奥迪A7音响系统结构
来源：本站整理  作者：佚名  2015-12-07 13:41:44

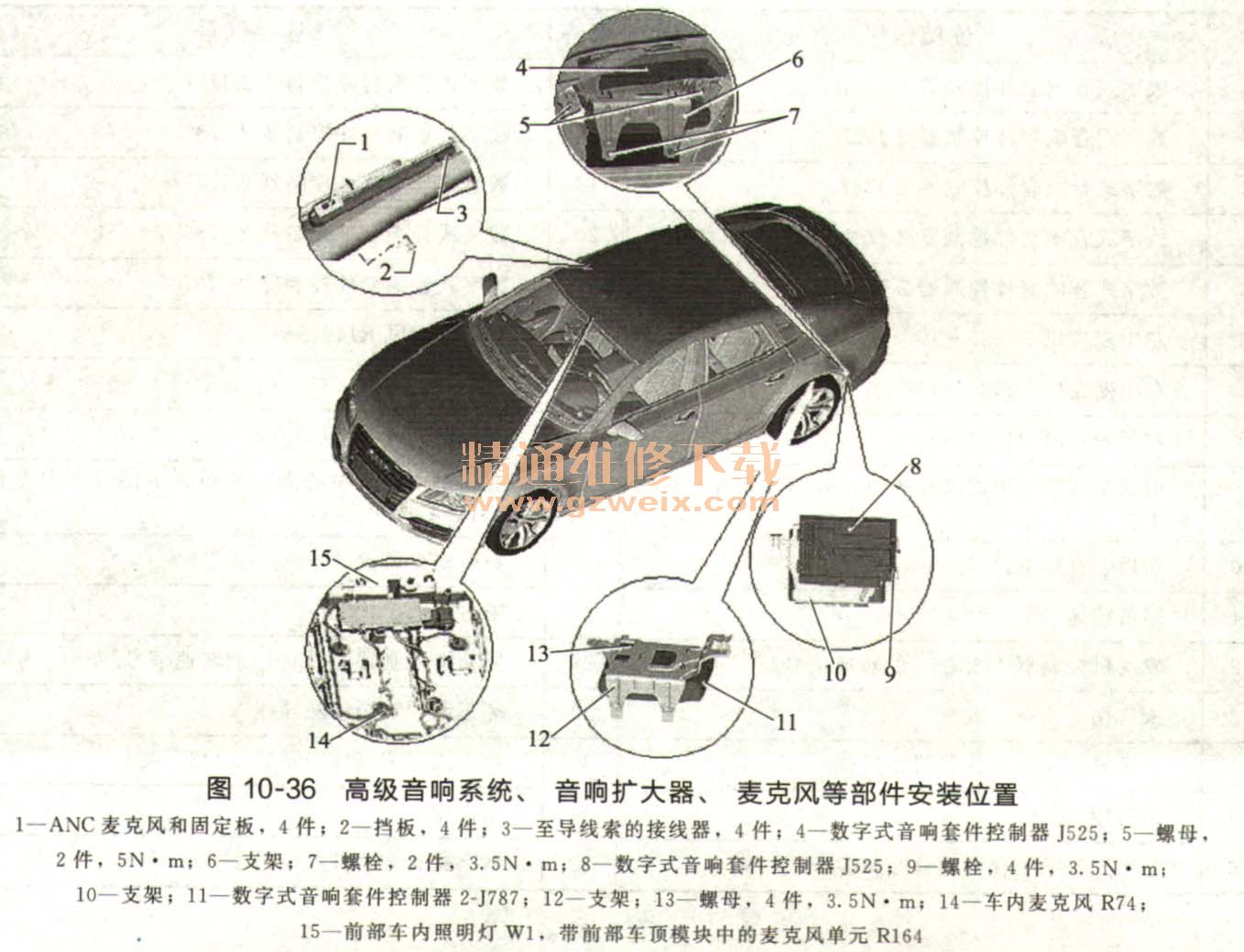

    Bang＆Olufsen音响系统、音响扩大器、麦克风等部件安装位置如图10-36所示。

    Bang＆Olufsen数字式音响套件控制器J525的插头布置如图10-37所示。

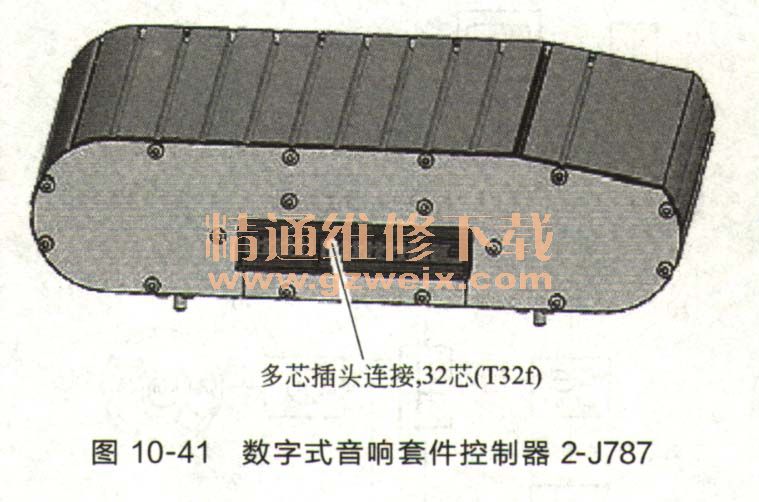

     Bang＆Olufsen数字式音响套件控制器2-J787的插头布置如图10-41所示。

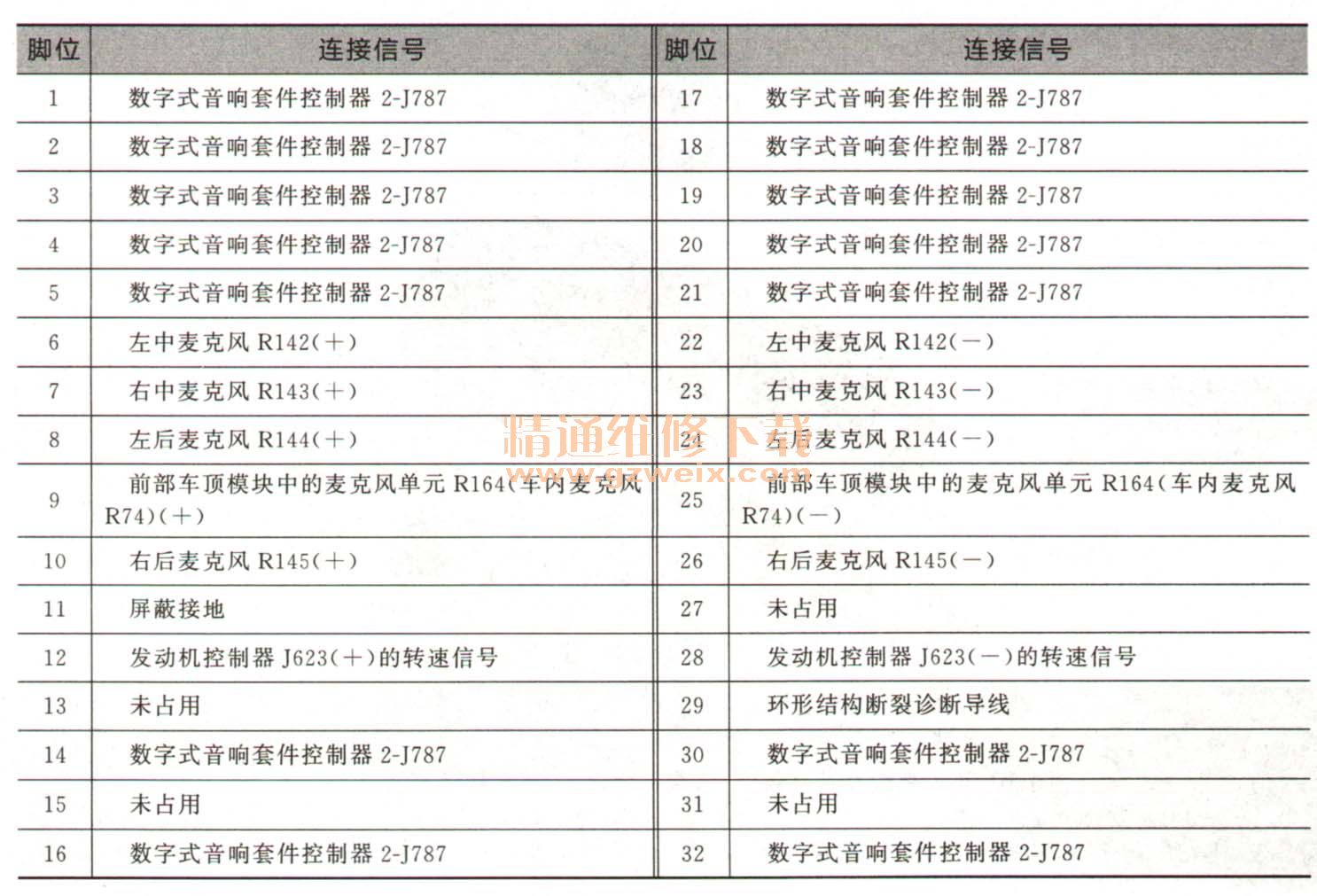

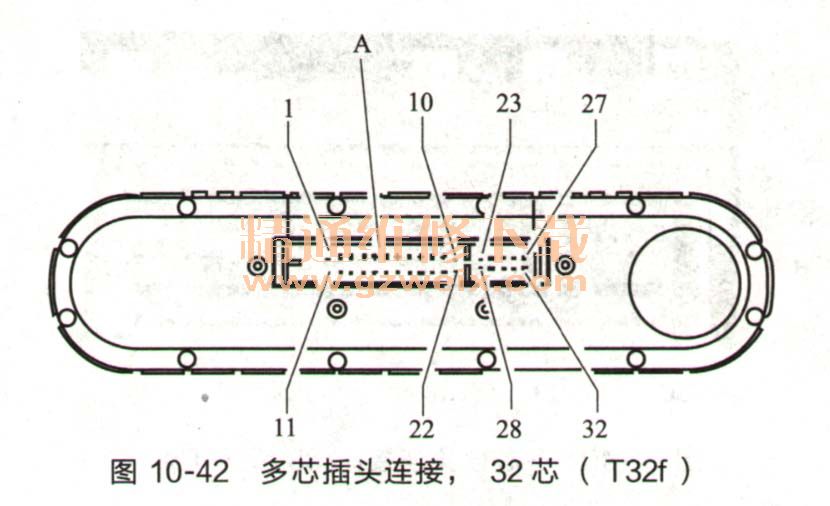

    32芯的芯插头端子连接信号如图10-42所示。

上一页  [1] [2]
