2010款奥迪A8上的舒适控制单元J393就是直接将奥迪2008款A4上的直接拿来用了。
    舒适控制单元的输入和输出信号说明如下。
   （1）舒适控制单元J393连接的供电线
    ①两条30号线（使用两个20A保险丝保护）。
    ②用于行李厢盖辅助拉紧电动机的30号线（使用一个20A保险丝保护）。
    ③两条地线。
  （2）舒适控制单元J393连接的总线
    ①舒适CAN线，High。
    ②舒适CAN线，Low。
    ③LIN总线1（车库门开启操纵面板，滑动/外翻天窗，防盗普报传感器，顶篷电子装置控制单元，前风挡玻璃加热，湿度传感器，顶篷卷帘）。
    ④LIN总线2（防盗警报装置的喇叭）。
    ⑤LIN总线3（电控点火锁，电控转向柱锁止装置）。
   （3）舒适控制单元J393读取的开关和按钮信息
    ①制动灯开关。
    ②行李厢盖内的轻触开关。
    ③行李厢盖内的锁住按钮。
    ④离合器踏板传感器（指手动变速器）或者P/N信号（指自动变速器）。
    ⑤启动/停止按钮。
    ⑥冗余启动/停止按钮。
    ⑦行李厢盖内微开关（辅助拉紧的“伸出”位置）。
    ⑧行李厢盖内微开关（辅助拉紧的“伸出”位2),‘，一
    ⑨行李厢盖谈内的碰锁微开关。
    ⑩电控点火锁内“钥匙已插入”位里的微开关。
    11.电控点火锁内“15号线”位里的微开关。
    12.电控点火锁内“15每线”位里的冗余微开关1。
    13.电控点火锁内“15号线”位里的冗余微开关2。
   （4）舒适控创单元J393读取的传感份信息
    ①左前车门外把手接触传感器。
    ②右前车门外把手接触传感器。
    ③左后车门外把手接触传感器。
    ④右后车门外把手挤触传感器。
   （5）舒适控制单元J393输出的信号
    ①转向柱锁释放信号。
    ②50号线信号。
    ③点火钥匙防拔山锁操纵信号。
   （6）舒适控制单元J393操控的灯
    ①行李厢盖上的左、右LED尾灯。
    ②行李厢盖上的左、右；右LED制动灯。
    ③行李厢盖上的左、右LED后雾灯。
    ④行李厢盖上的左、右LED转向灯。
    ⑤侧围板上的左、右LED尾灯。
    ⑥侧围板上的左、右LED制动灯。
    ⑦侧围板上的左、右LED倒车灯。
    ⑧侧围板上的左、右LED转向灯。
    ⑨行李厢照明灯。
    ⑩牌照灯。
    11.高位制动灯。
   （7）舒适控制单元J393连接的天线
    ①中央门锁天线。
    ②中控台内的无钥匙天线。
    ③左后车门内的无钥匙天线。
    ④右后车门内的无钥匙天线。
    ⑤后窗台左侧的无钥匙天线。
    ⑥后窗台右侧的无钥匙天线。
   （8）舒适控制单元 J393操控的断电器
    ①“15号线”继电器。
    ②后窗玻瑞加热继电器。
    ③插座继电器。
   （9）舒适控制单元J393操控的电动机和执行元件
    ①后窗卷帘驱动装置。
    ②行李厢盖辅助拉紧电动机。
    ③燃油箱盖锁执行元件。
  （10）背景灯模块功能
    背景灯模块也叫舒适控制单元2J773。2010款奥迪A8上的这个舒适控制单元2是背景照明的主控制器，只有在订购了背景照明这个选装装置的车上才有这个控制单元。该控制单元用于操控各种背景照明灯。
    其他背景灯由顶篷电子装置控制单元和车门控制单元来操控，这些控制单元通过CAN总线接收来自J773的命令。

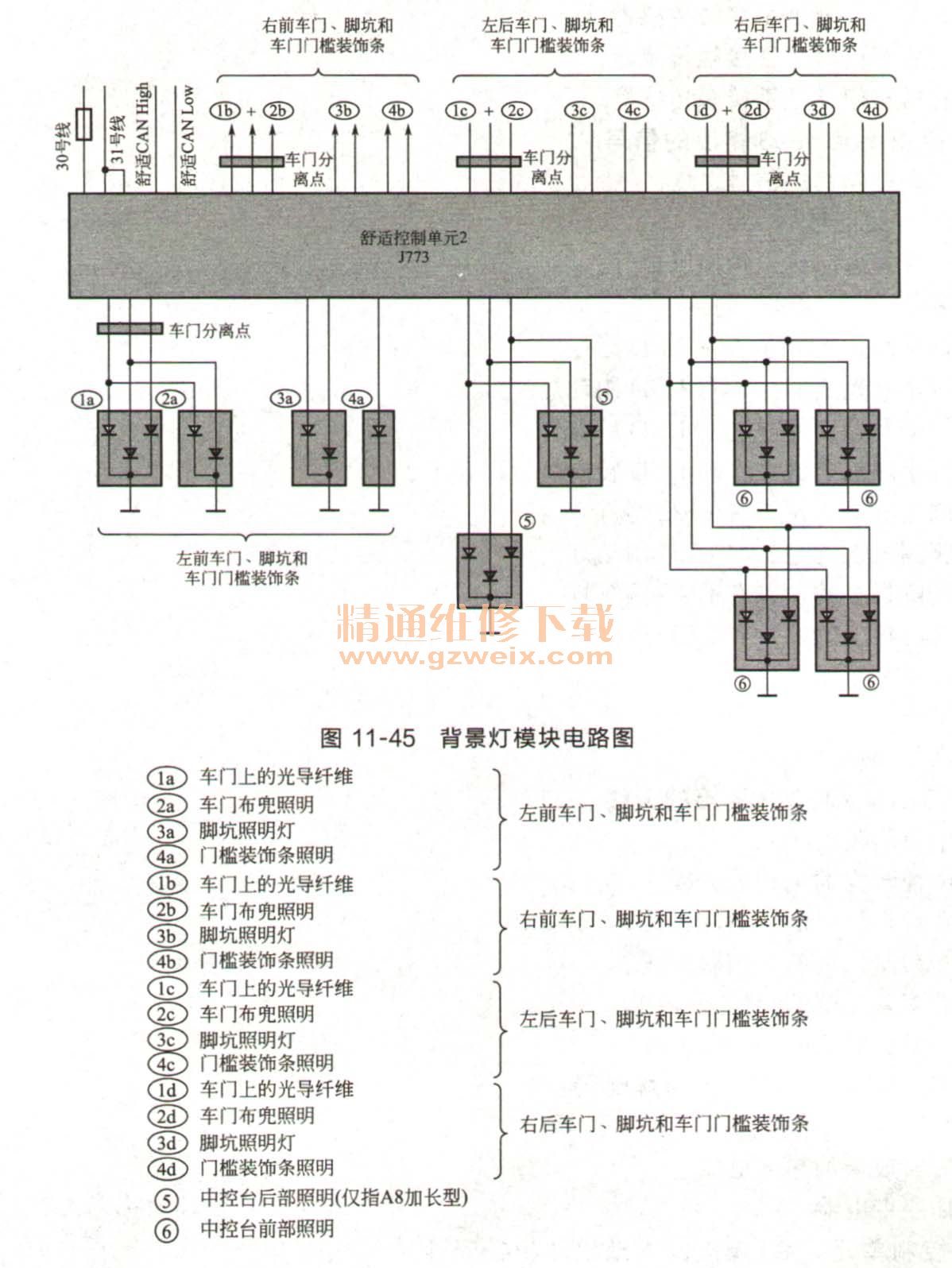

    背景照明的亮度由司机通过MMI来进行设置。设置亮度就是对脉冲宽度调制信号（PWM信号）的占空比进行相应匹配。背景灯模块控制电路如图11-45所示。

    顶篷电子装置控制单元J528的输出口上连接着其他的车内灯和背景照明灯。如果车上装备有选装的“背景灯套件”，那么顶篷上的灯和光带可以以多种颜色亮起，否则就只能是单色的。
    顶篷电子装置控制单元J528通过LIN总线来与舒适控制单元J393进行通信。
    顶篷模块内集成的是左前阅读灯和右前阅读灯这两个灯。这两个灯除了阅读照明用的LED外，还配备有一个按钮，用于接通和关闭阅读灯以及寻物照明。这两个阅读灯是标准装备。
