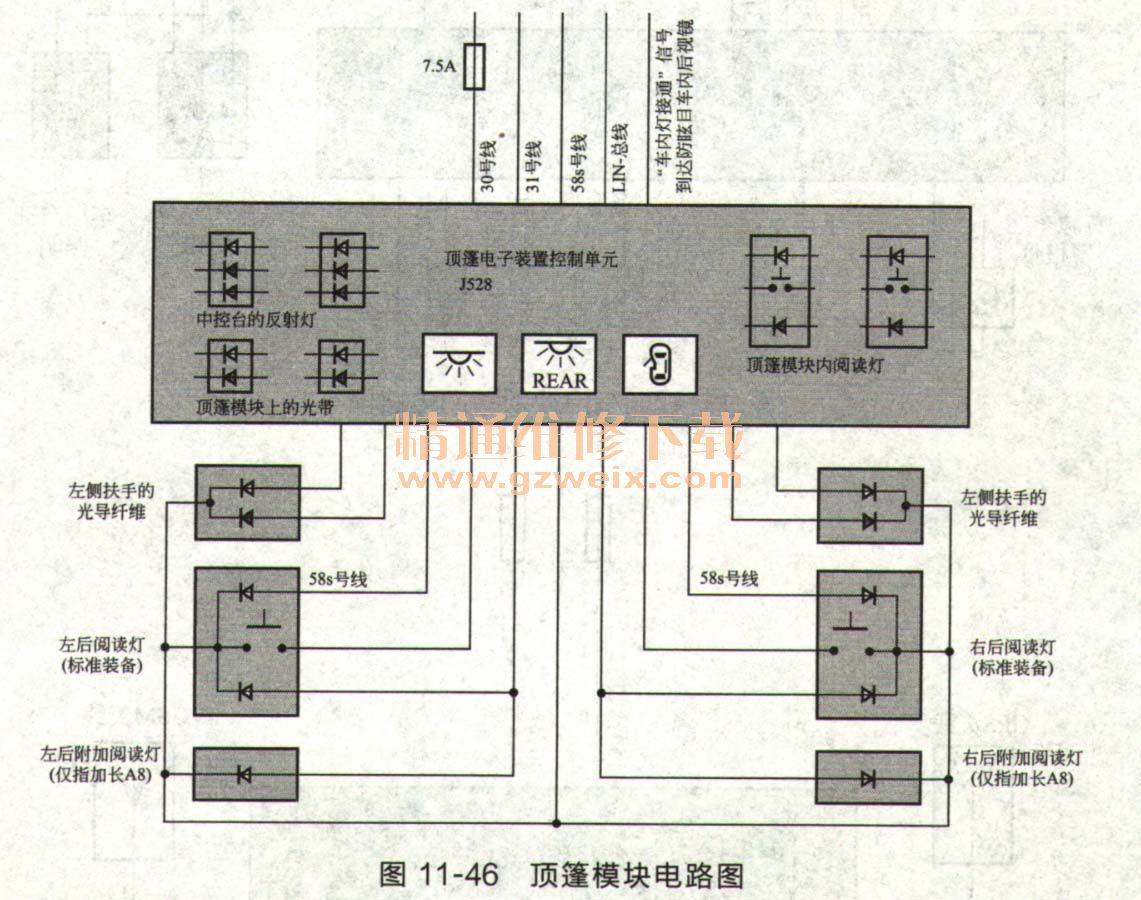

顶篷模块上的光带和中控台的反射灯也是标准装备。配有背景照明时，光带是双色的，中控台的反射灯是三色的；对于标准装备来说，它们都是单色的。顶篷模块电路原理框图如图11-46所示。

    后部的两个阅读灯连接在顶篷模块上。加长型奥迪A8的后座区还另有两个阅读灯。
    左侧和右侧的两个扶手之间还另有两个光导纤维。配有背景照明时，这两个光导纤维是双色的（冷白和暖白）；对于标准装备来说，它们只有冷白色。从顶篷模块到自动防眩目车内后视镜有一条单独的信号线，车内后视镜就通过这条线来获知车内灯是否接通了。
    只要车内灯接通了，那么车内后视镜就不会有防眩目功能了。
    车内灯也接在车门控制单元上，除了有源车门警报灯外，所有的灯都是标准装备。
    在这里只以驾驶员车门及其控制单元来对车门控制单元J386~J389进行说明。

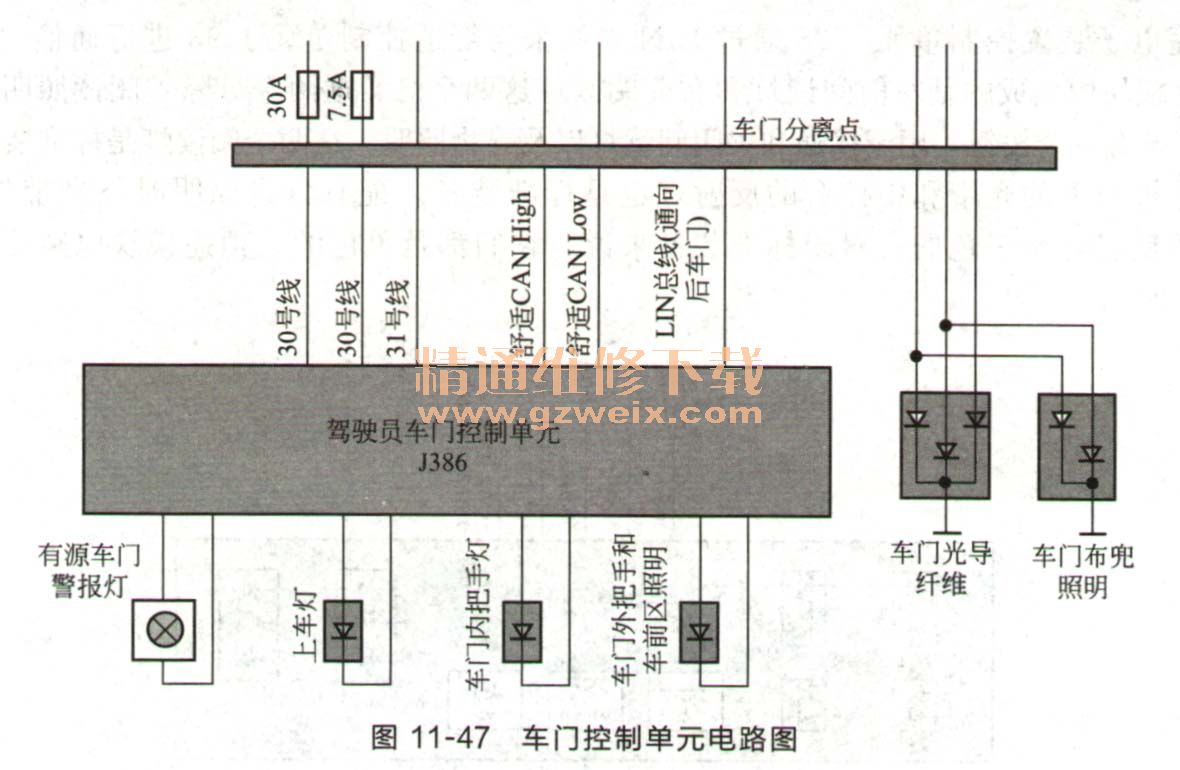

    光导纤维和车门布兜照明虽然在车门上，但它们并不是由驾驶员车门控制单元J386来操控的。它们是作为背景照明的一部分，直接由舒适控制单元2-J773来操控的。车门控制单元原理框图如图11-47所示。
