WD615(国III)共轨发动机与WD615(国II)发动机和WD615(国III)EGR发动机的装配顺序除了燃油系统、ECU与传感器外,其余的零部件装配顺序是一样的,所以本节只介绍WD615(国III)共轨发动机的装配特点,即燃油系统、ECU与传感器的装配。
WD615(国III)共轨发动机的燃油系统如图28所示。
一、安装高压输油泵
1)找到一缸压缩上止点。转动曲轴,使飞轮上的供油提前角刻线对准飞轮壳孔中刻线,摇动一缸的进排气门的摇臂,如果处于活动状态(即有气门间隙),‘确认一缸的气门处于开闭状态,即为一缸处于压缩上止点;如果一缸气门的摇臂完全不能活动(即没有气门间隙),则表示六缸处于压缩上止点,此时应转动曲轴360°。
2)在高压输油泵的驱动轴上装上半圆键,将万向节体安装在高压输油泵的驱动轴上,将驱动轴盖拧紧在驱动轴上,拧紧力矩为137N·m。
3)将输油泵安装在发动机上,安装螺栓的拧紧力矩为25N·m。
4)将万向节和万向节体上的标宝己互相对准,然后拧紧两个紧定螺栓,拧紧力矩为61N·m。
5)安装高压输油泵的机油进出油软管,进油软管接头拧紧力矩为10N·m;出油软管接头拧紧力矩为27N·m。
6)安装高压输油泵的进出燃油软管,拧紧力矩为17N·m。
7)安装气缸识别传感器(G传感器)的插头。
8)安装回油管,拧紧力矩为18N·m。
9)安装PCV插头。

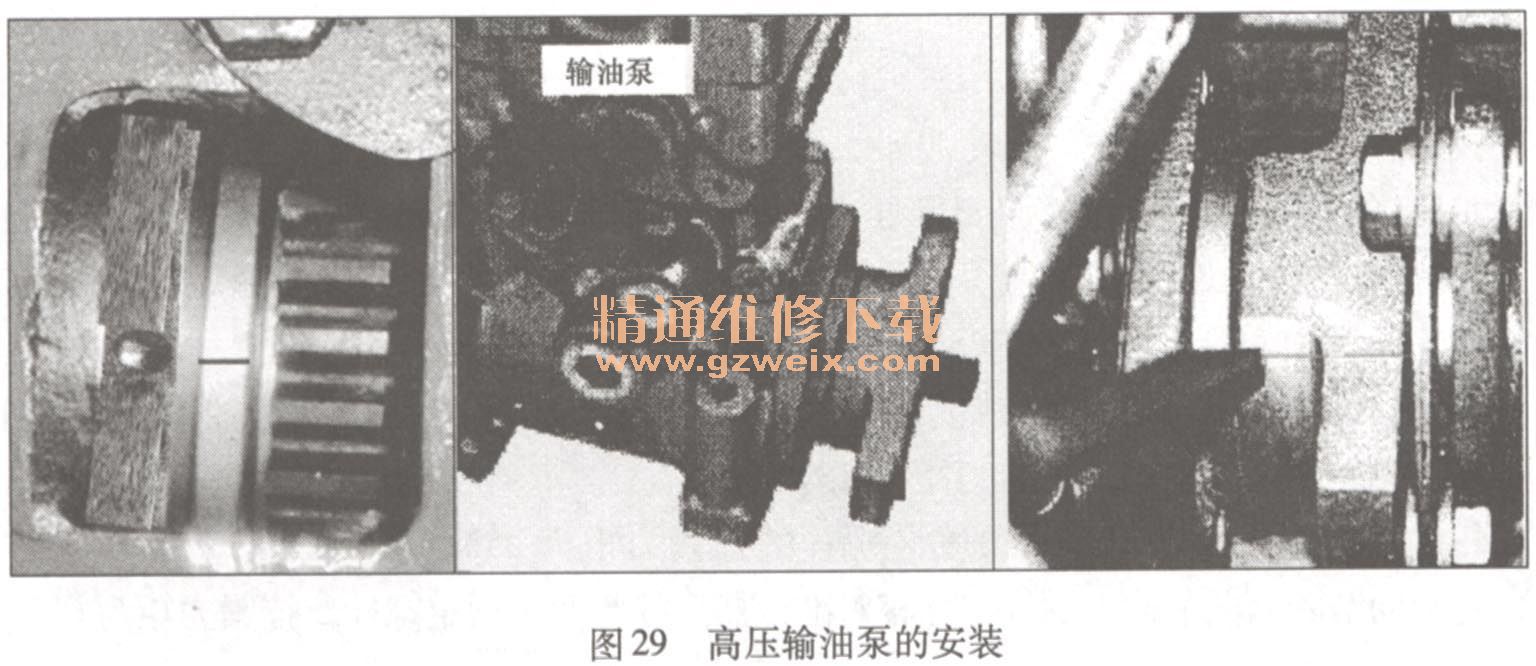

高压输油泵的安装如图29所示。
二、安装共轨组件
1)将共轨组件安装在发动机上,共轨固定螺栓拧紧力矩为23N·m。
2)将压力限制器的螺钉拧紧到20N·m。
3)连接共轨压力传感器的插头。
共轨组件的安装如图30所示。
三、安装喷油器
1)如果已更换了喷油器,必须将喷油器内记录的校正量(ID代码和QR代码)存入发动机ECU。如果发动机ECU中没有存入正确的校正量,则有可能会造成发动机故障,所以需特别注意。
2)在新0形圈上涂上足够的发动机机油,将新的O形圈和喷油器密封铜垫片安装到喷油器上。
3)将喷油器插入气缸盖,插入时不要使O形圈卡住,以防出现破损或扭曲,安装喷油器固定夹具。喷油器夹具的夹紧螺栓拧紧力矩为27N·m。
4)安装喷油器的线束导管,拧紧螺栓。
5)将喷油器的线束通过线束导管,安装线束插头。
喷油器及线束的安装如图31所示。
