由于WD615(国III)EGR发动机的基本结构与WD615(国II)发动机的基本结构是一样的,所以装配顺序也一样,本节只介绍WD615(国III)EGR发动机的装配特点。
一、安装气门组零件与气缸盖
在每一个气缸盖上安装4个气门,其中两个进气门两个排气门(国II发动机只有一排一进两个气门),将气缸盖带气门组零件一起固定在气缸体上,按照WD615(国II)发动机气缸盖的拧紧力矩和顺序拧紧。

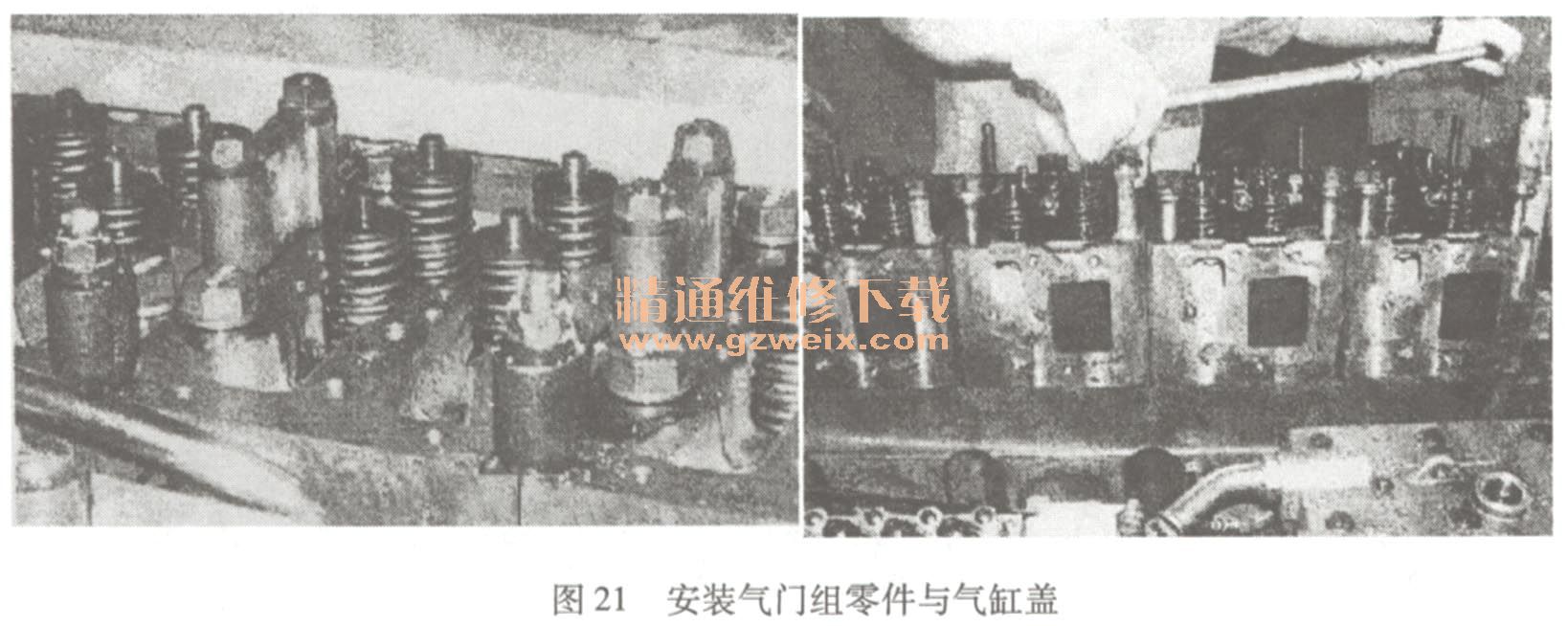

气门组零件与气缸盖的安装如图21所示。
二、安装摇臂和摇臂座
1)安装气门摇臂,使气门摇臂上凹槽为腰形孔的一侧朝向排气歧管一侧。
2)摇臂座螺栓的拧紧力矩为100~110N·m。安装高压油管骨架油封,安装仅预紧摇臂轴下罩。

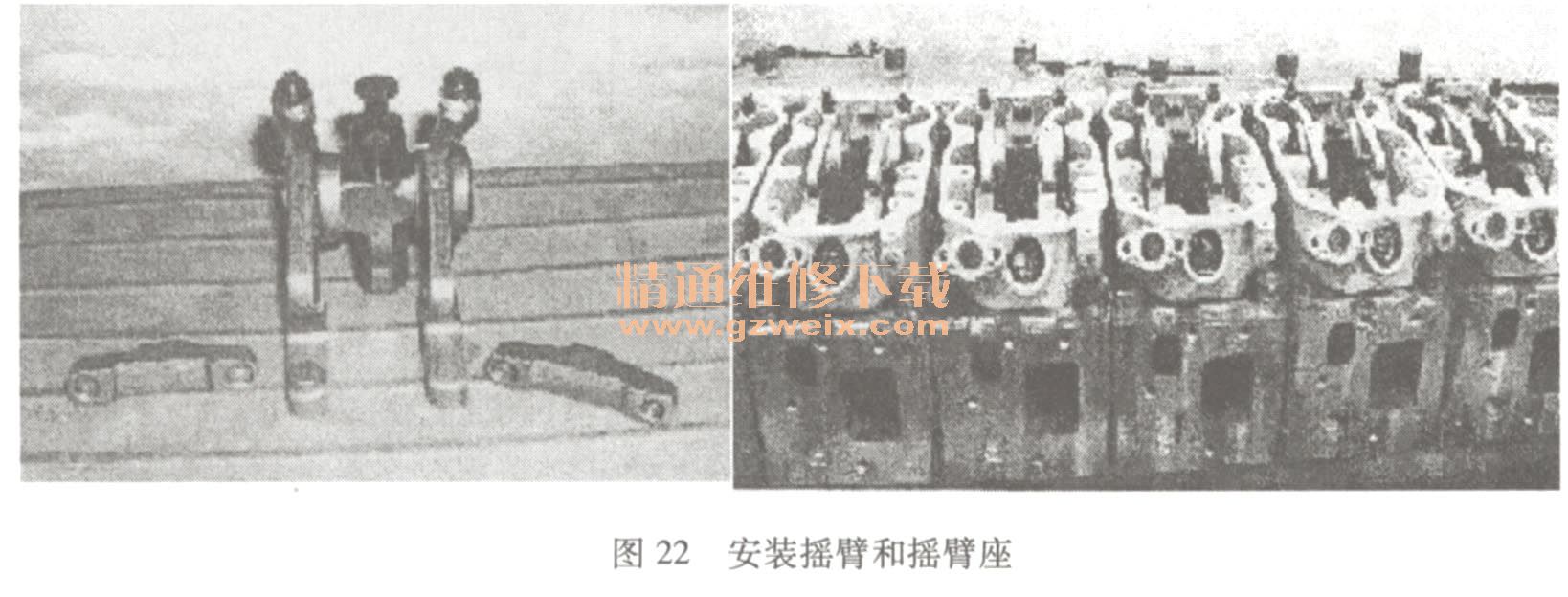

摇臂和摇臂座的安装如图22所示。
三、调整供油提前角
1)转动飞轮,在第一缸做功行程时,使飞轮上的供油提前角刻线对准飞轮壳孔中刻线。
2)使用专用工具使空气压缩机的曲轴按图23所示箭头方向转动23°。
3)装上喷油泵传动齿轮,在传动轴螺纹上涂上螺纹防松胶,拧紧固定螺母,螺母的拧紧力矩为410N·m,齿轮侧隙0.05~0. 20mm。
4)装上联轴器,使喷油泵上的指针与连接法兰上的刻线对准,将其角度调节板锁紧螺栓涂上螺纹防松胶锁紧,M16 x 1. 5螺栓拧紧力矩为280N·m; M14 x 1. 5螺栓拧紧力矩为230N·m。

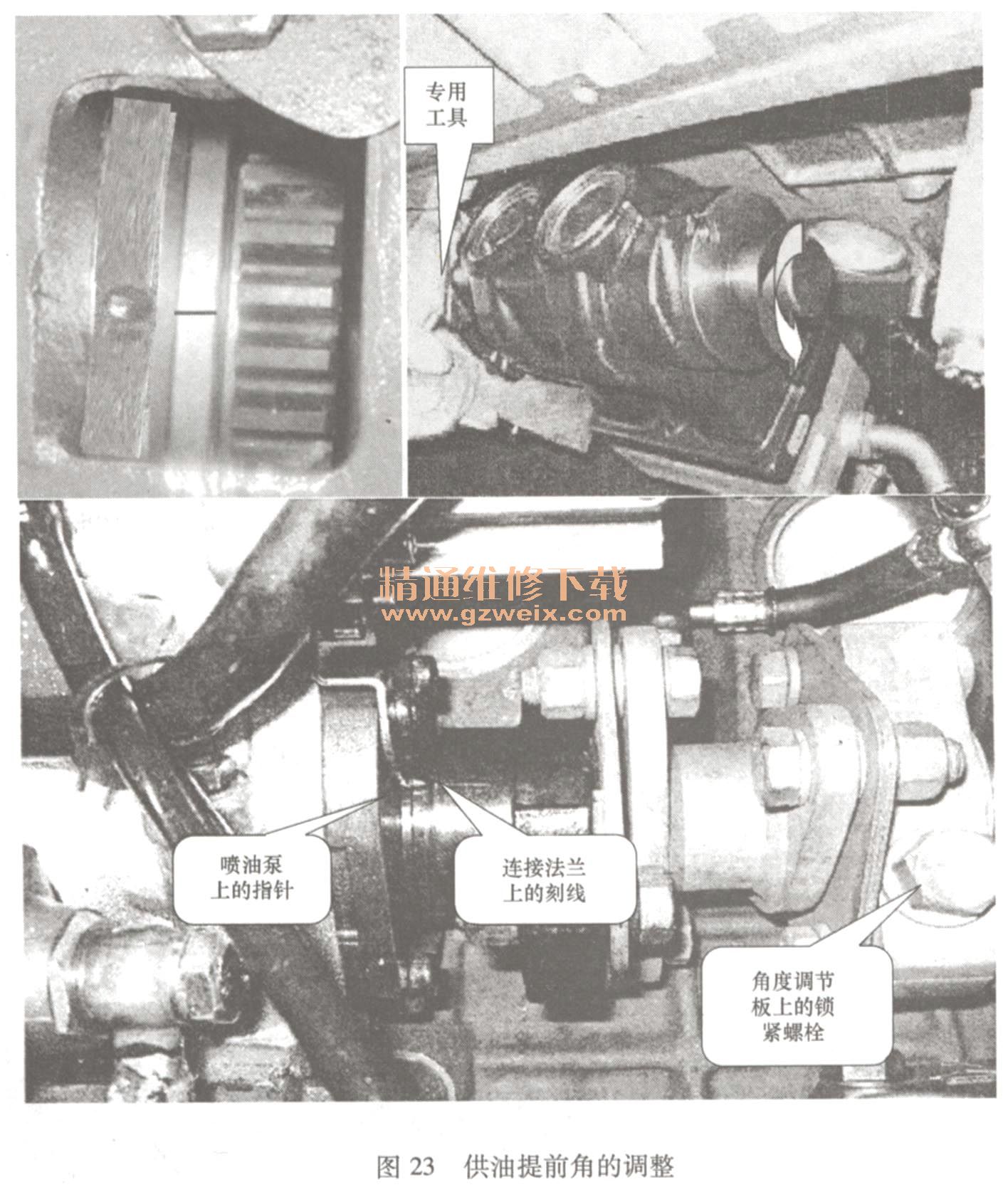

供油提前角的调整如图23所示。
四、安装喷油器、高压油管、回油短管与接头
1)确认喷油器等安装正常后,将喷油器压块螺栓拧入气缸盖,拧紧力矩27N·m(允许范围26~29N·m)。
2)将高压油管一端拧入喷油器进油口,另一端拧入喷油泵出油口,将高压油管两端的固定螺母拧紧,拧紧力矩为40N·m。
3)将回油短管接头拧入气门室下罩,拧紧力矩为7N·m,再安装成形尼龙回油短管。
喷油器、高压油管、回油短管与接头的安装如图24所示。
