三、各插接器说明
    1．与发动机ECU连接的插接器
    与发动机ECU连接的插接器共有5个，5个插接器的定位口以及插接器的大小、形状各不相同，因此它们互不通用；与ECU连接的线束在重汽的编号为VG1540090009。
    每个插接器共4排插口，每个插口中的数字代表与ECU连接的插脚号，插接器左、右两边的数字表示此插脚的个数。

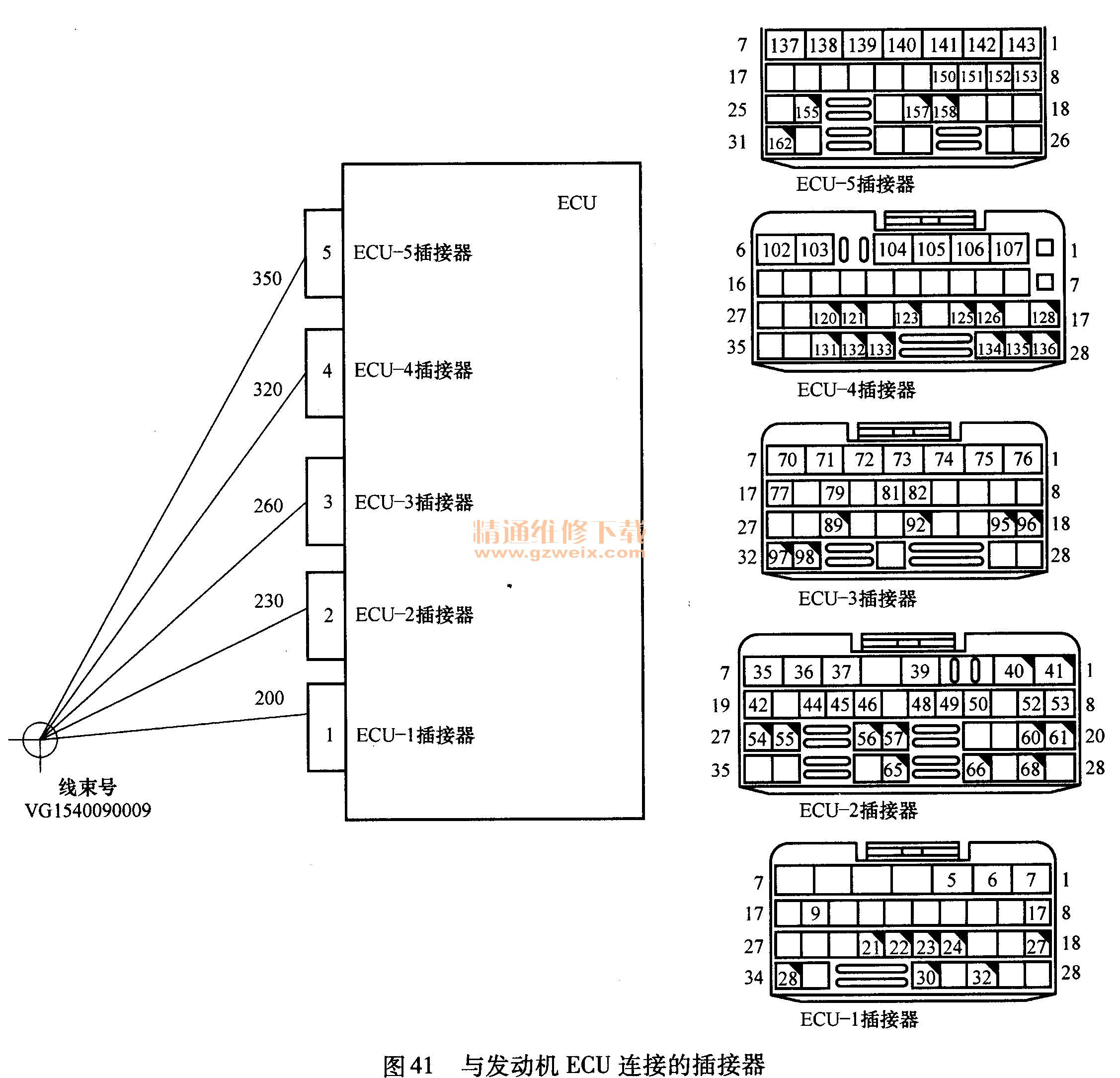

    与发动机ECU连接的插接器如图41所示。

    2.“安普”生产的ECU线束另一端插接器

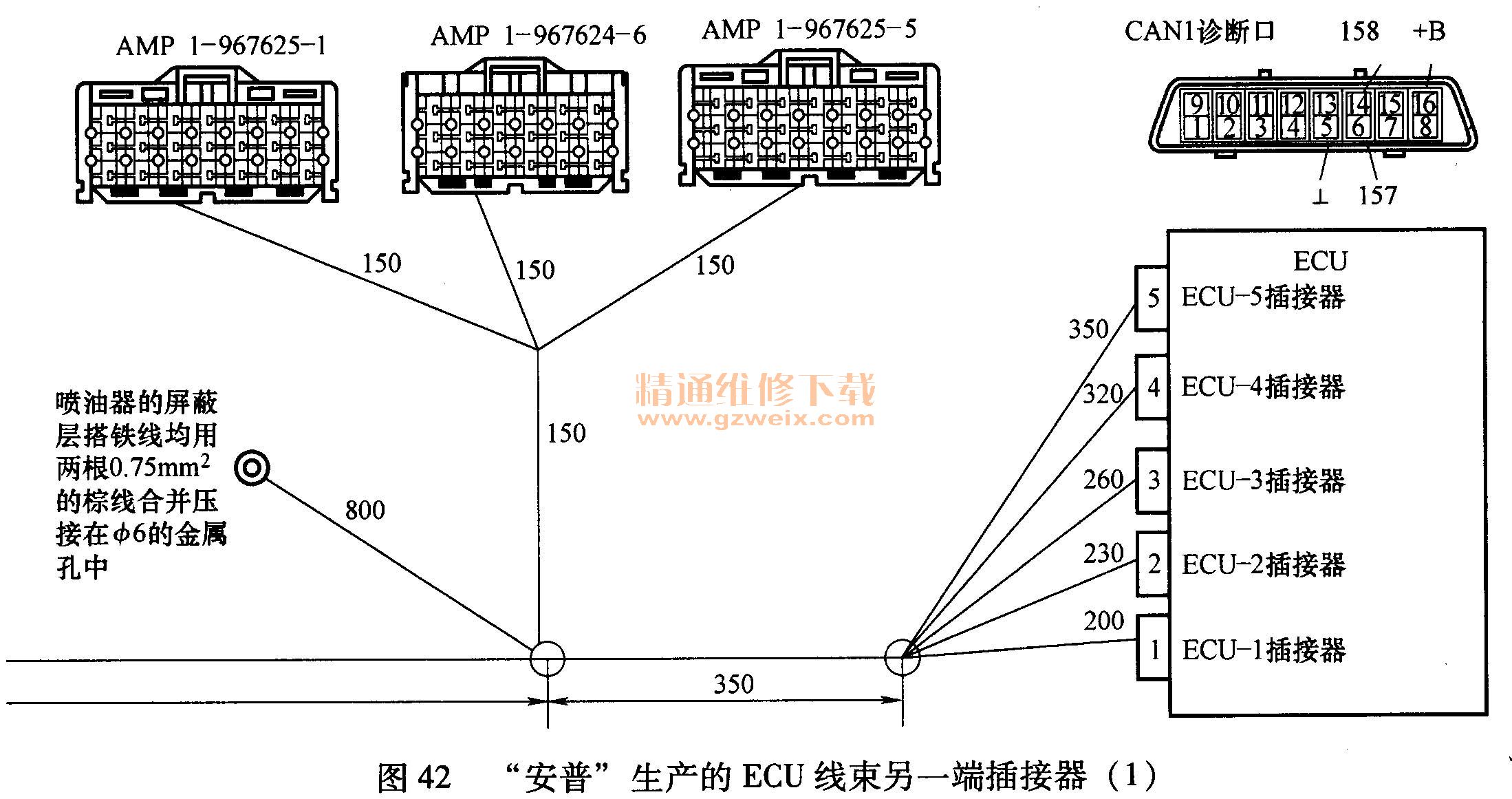

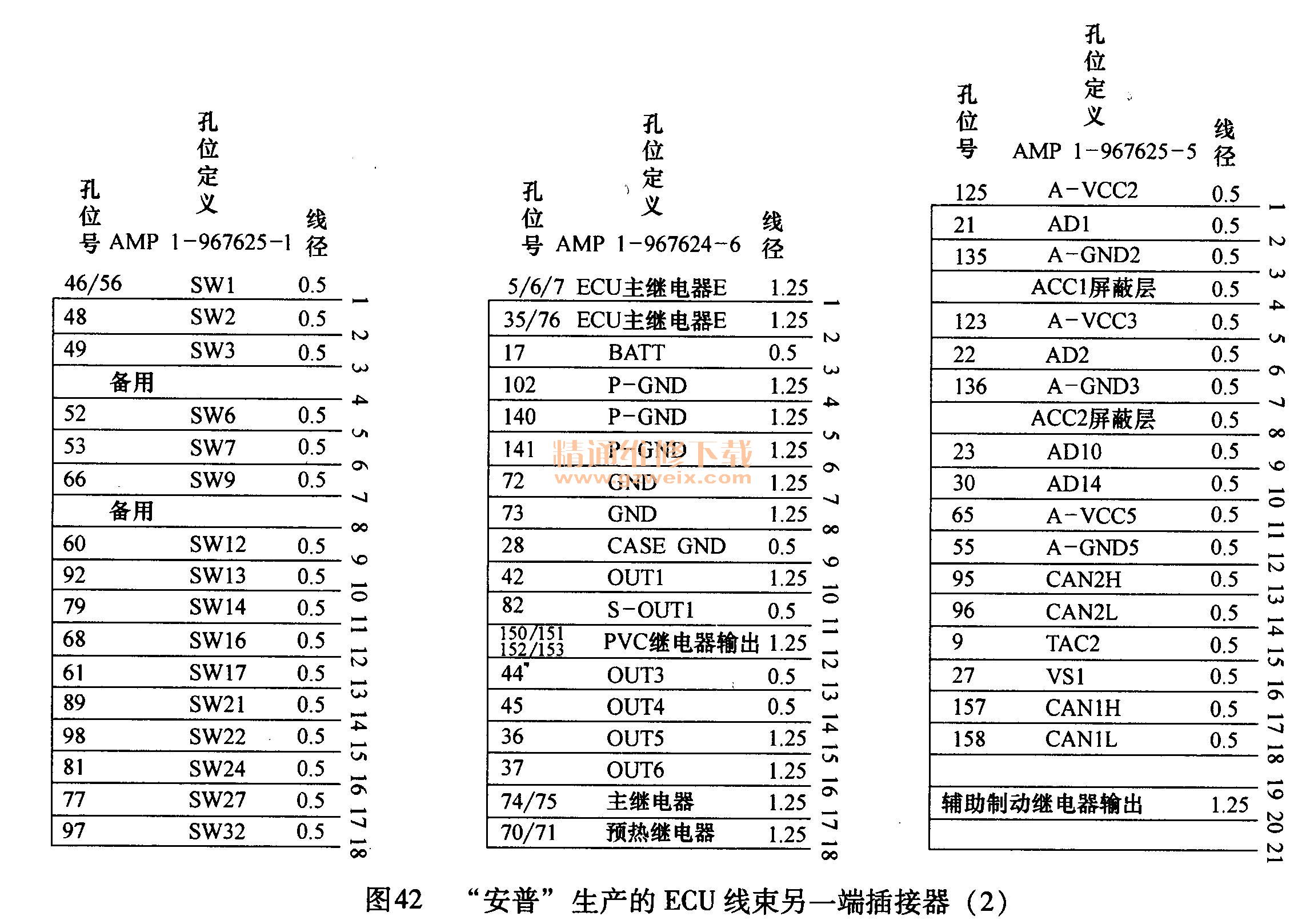

    “安普”生产的ECU线束另一端插接器如图42所示。

    3.“重汽”生产的ECU线束另一端插接器

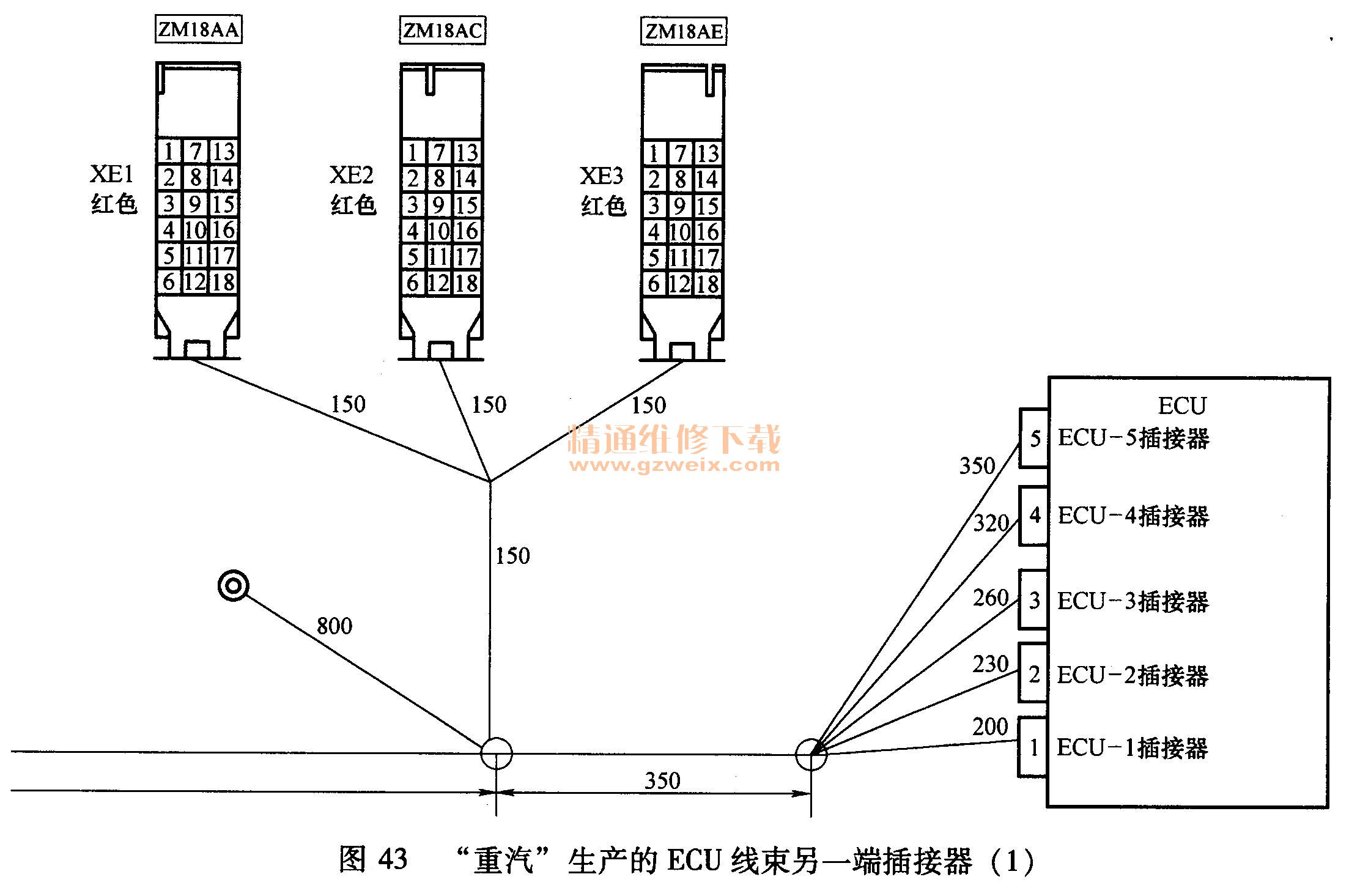

    “重汽”生产的ECU线束另一端插接器如图43所示。
