1 TCL液晶彩电IPL22C开关电源维修资料

    TCL液晶彩电采用的IPL22 C电源板，为开关电源和逆变器电路二合一电源板，其中开关电源部分集成电路采用FA5571 N，逆变器部分集成电路采用MP1008，应用于TCL L26F19, L16F11, L32F11 ,L26E11BDE, L26P11BDE, L32S10BDE, L26E19等小屏幕液晶彩电中。
    该电源板由两部分组成：一是以集成电路FA5571 N （U3）和开关管Q2为核心组成主开关电源，产生5V, 12V电压，5V为主板控制系统和小信号处理电路供电，12V为主板伴音功放电路和电源板上的逆变器电路供电；二是以MP1008ES （U1）驱动电路、Q1, Q12半桥式输出电路为核心组成的背光灯逆变器电路，为LCD背光灯提供千伏交流脉冲电压。

    通电后，市电整流滤波后形成的＋300V电压为主电源供电，经开关变压器T1的一次侧加到开关管Q2的漏极，AC220V市电经D4整流、Rll, R10为U3的8脚提供启动电压，U3启动工作，内部振荡电路产生的激励脉冲从5脚输出，推动开关管Q2工作于开关状态，在T2中产生感应电压，一次绕组的感应电压经整流滤波后形成5V和12V电压。二次开机后，主板控制系统送来的BL- ON高电平送到逆变器电路U1的8脚（使能控制端），U8启动工作，从11, 14脚输出激励脉冲，推动半桥式输出电路开关管Q1, Q12工作于开关状态，在升压变压器T2中产生感应电压，二次高压绕组产生的交流高压通过输出连接器将背光灯点亮。主板送来的DIM亮度调整电压送到U1的7脚，对U1输出激励脉冲的频率或脉宽进行控制，进而控制逆变器输出电压的高低，达到控制背光灯亮度的目的，整机进入开机收看状态。
    该开关电源一是在主电源U3的6脚外部VCC供电电路设有以Q5, Q7为核心的市电过低保护电路，市电正常时击穿稳压管D2, Q5, Q7导通，Q7的导通将D15, C48产生的VCC电压送到U3的6脚，U3正常工作；当市电电压过低时，不能击穿D2, Q5, Q7截止，切断主电源U3的6脚VCC供电，主电源停止工作。二是在逆变器驱动控制电路U1的1脚外接过电压保护检测电路，U1的2脚外接过电流保护检测电路，当逆变器输出电压过高或灯管电流过低异常时，U1内部过电压、过电流保护电路启动，逆变器电路停止工作。

    该电源板的集成电路引脚功能和维修数据如表22、表23所示。

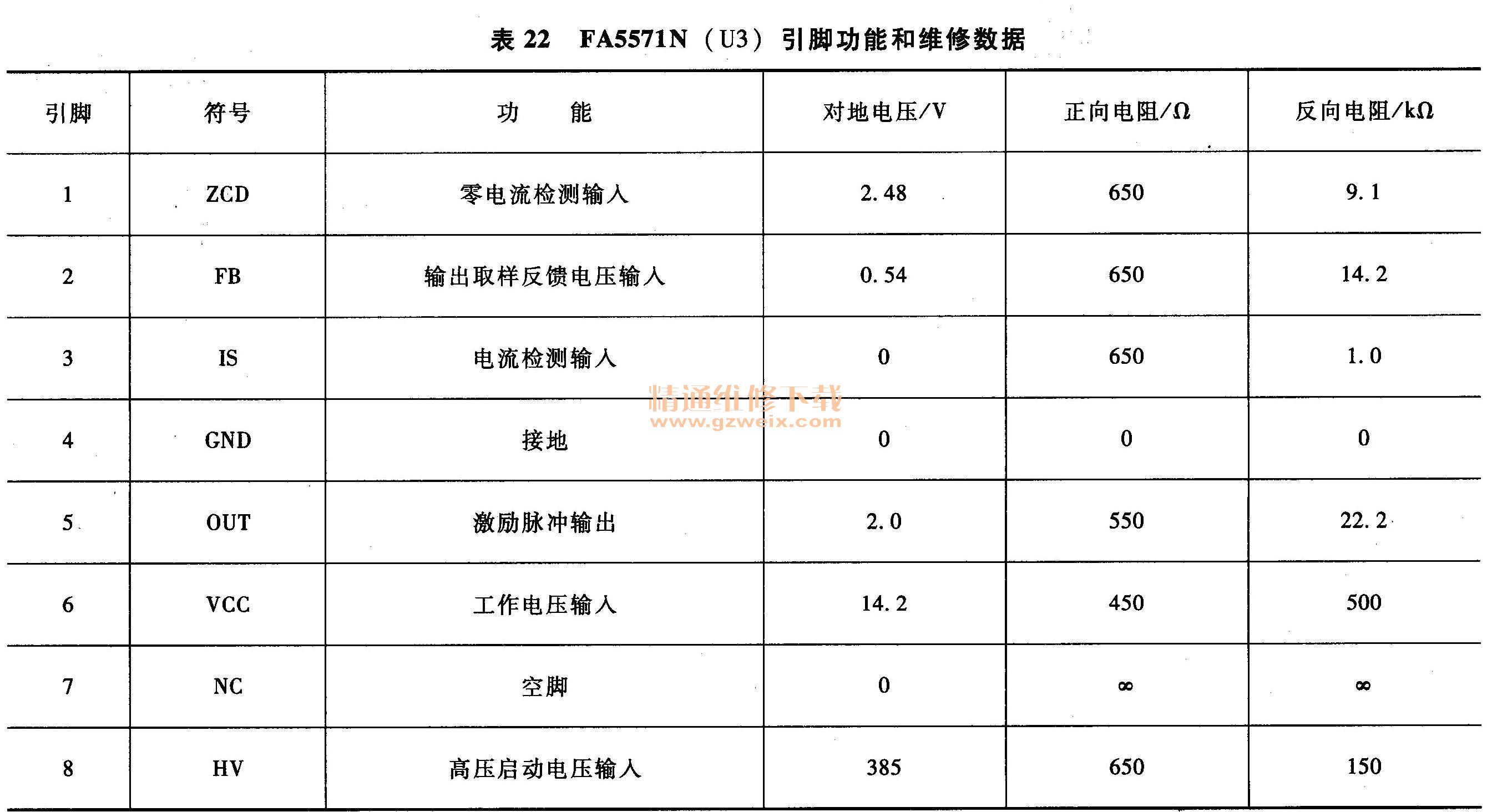

表22  FA5571N （0）引脚功能和维修数据

表23  MP1008ES （U1）引脚功能
