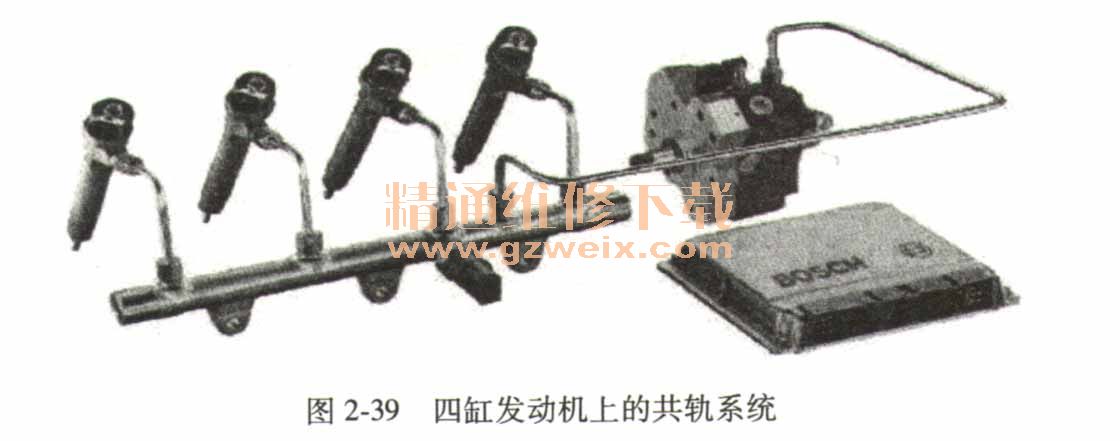

电控共轨燃油系统通过各种传感器检测出发动机的实际运行状态，通过发动机电控单元的计算和处理，可以对喷油时间、喷油压力和喷油率进行最优控制。四缸发动机上的共轨系统如图2-39所示。

    电控高压共轨系统的特点可以归纳如下：
    1）自由调节喷油压力（共轨压力控制）。通过控制共轨压力而控制喷油压力。利用共轨压力传感器测量燃油压力，从而调整供油泵的供油量、调整共轨压力。此外，还可以根据发动机转速、喷油量的大小与设定了的最佳值（指令值）进行反馈控制。
    2）自由调节喷油量。以发动机的转速及加速踏板开度信号为基础，发动机电控单元计算出最佳喷油量，并控制喷油器的通断电时间。
    3）自由调节喷油率形状。根据发动机用途的需要设置并控制喷油率形状：预喷射、后喷射、多段喷射等。
      4）自由调节喷油时间。根据发动机的转速和喷油量等参数，计算出最佳喷油时间，并控制电控喷油器在适当的时刻开启和关闭，从而准确控制喷油时间。

    一、系统组成

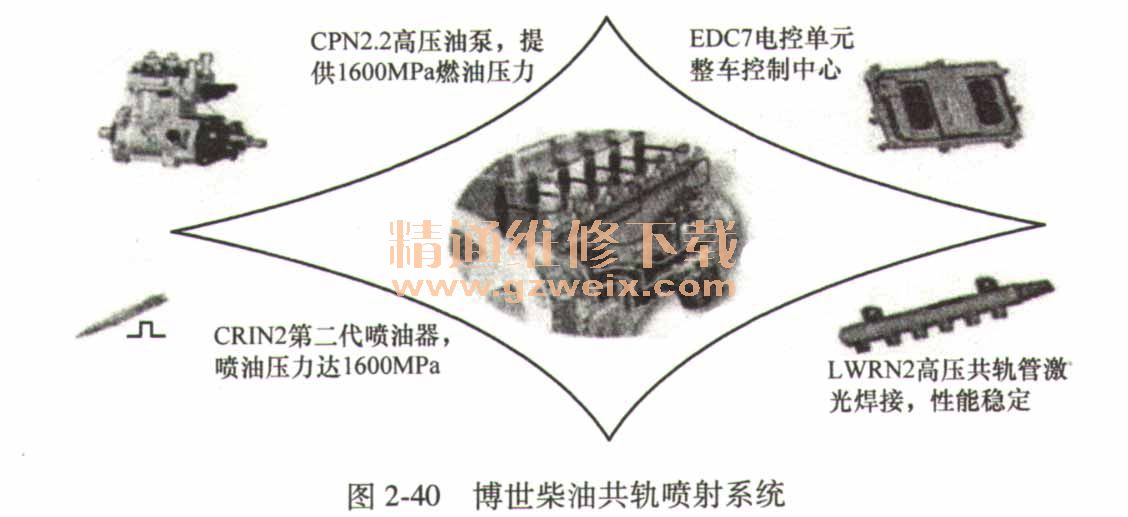

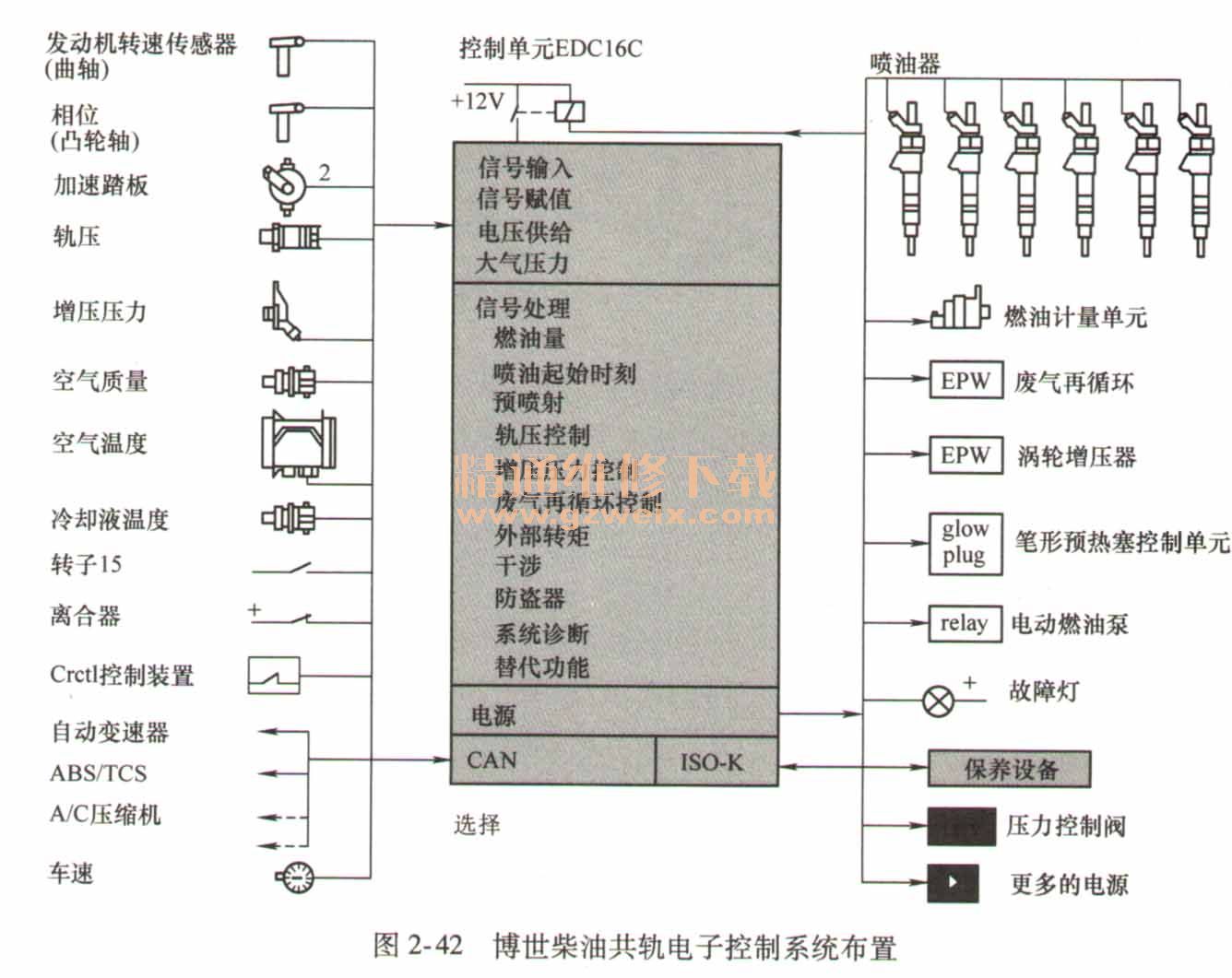

    柴油共轨喷射系统由液力系统和电子控制系统构成。其中液力系统又分低压液力系统和高压液力系统。博世柴油共轨喷射系统结构及布置如图2-40～图2-42所示。





    其中喷油器、高压泵、高压油轨、电控单元为柴油共轨系统四大核心的部件。

    二、油路及元件
    以下主要介绍博世CR-CP 1和CR-CP3. 2共轨系统油路布置及元件。
    1. CR-CPI共轨系统油路布置及元件

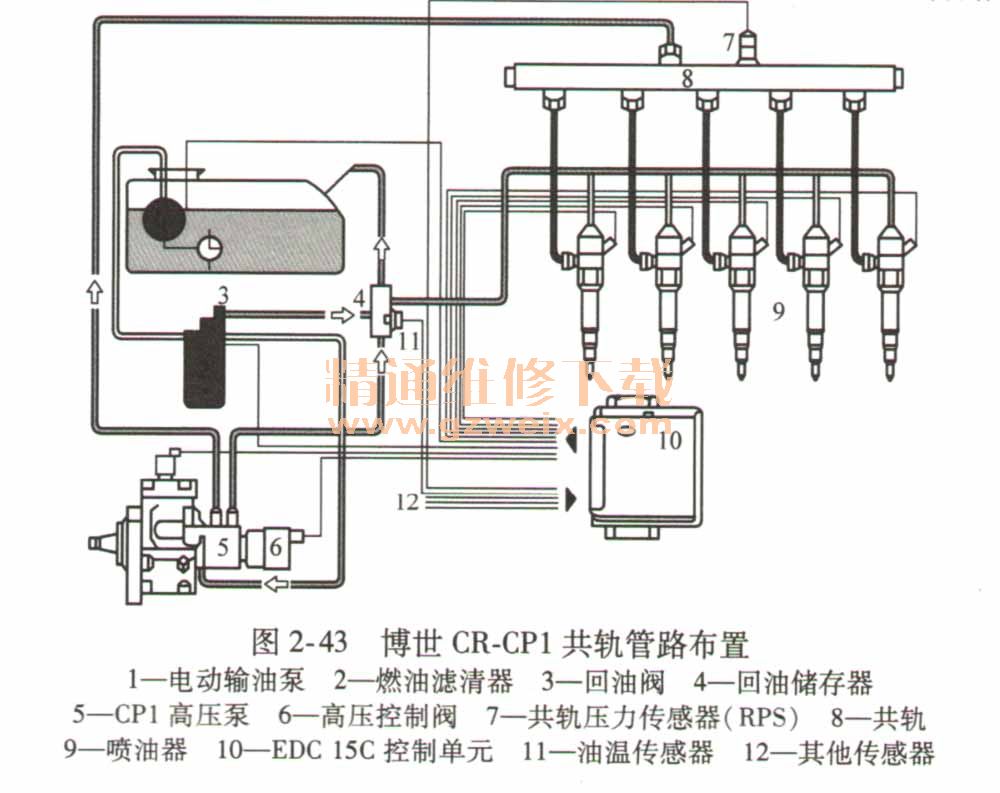

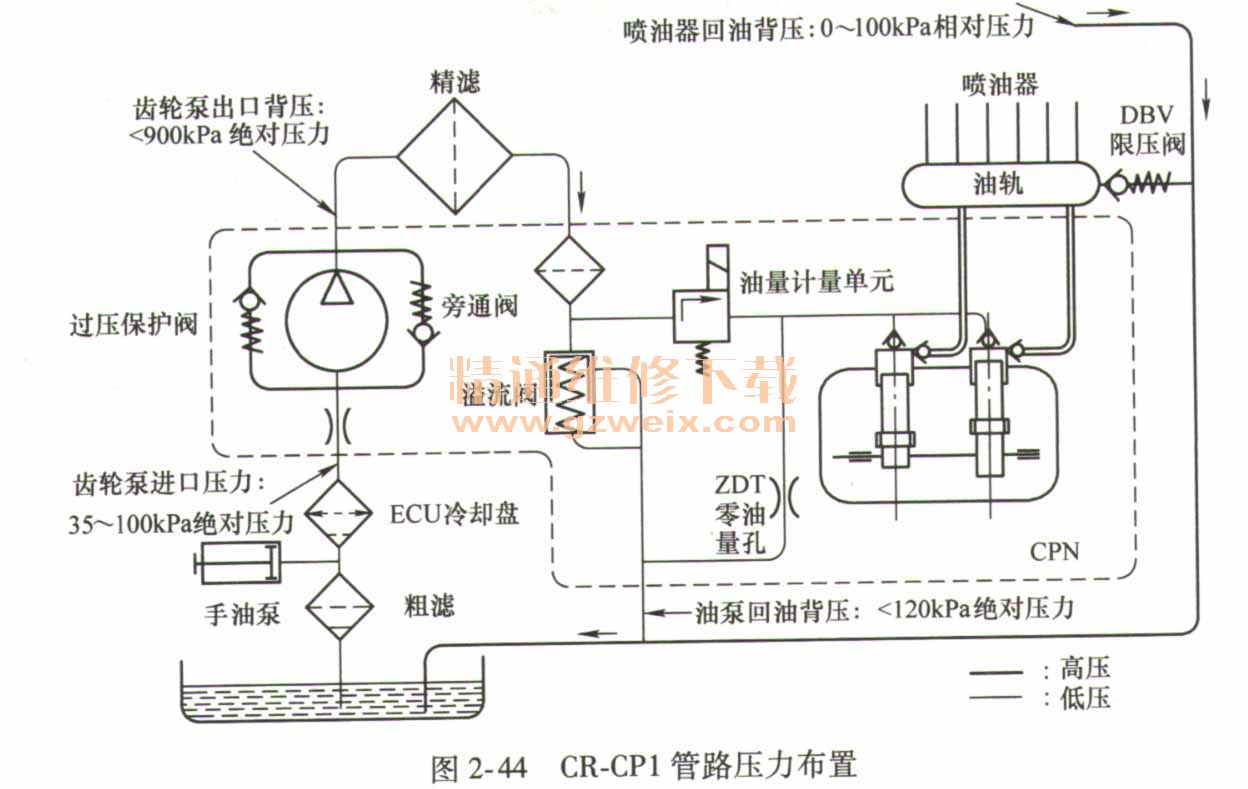

    图2-43和图2-44所示分别为博世CR-CPI共轨管路布置和CR-CPI管路压力布置。



    系统低压部分（油路）的作用为高压部分（油路）供给足够的油量，其中最重要的零部件有油箱，带有粗滤装置的供油泵，低压回路的进、出油管，细滤器，喷油泵，高压泵的低压区。
    高压部分（油路）除了产生高压外，燃油分配和燃油计量也发生于高压部分。最重要的零部件为配有元件关闭阀和高压控制阀的高压泵、高压蓄能器、共轨压力传感器、压力控制阀、流量控制阀和喷油器。
    电动燃油泵只用于轿车和轻型商务汽车。它并不是只负责将燃油供给至高压泵，还可能在监控系统的控制下，当有紧急情况发生时，它必须切断燃油供给。其结构如图2-45所示。

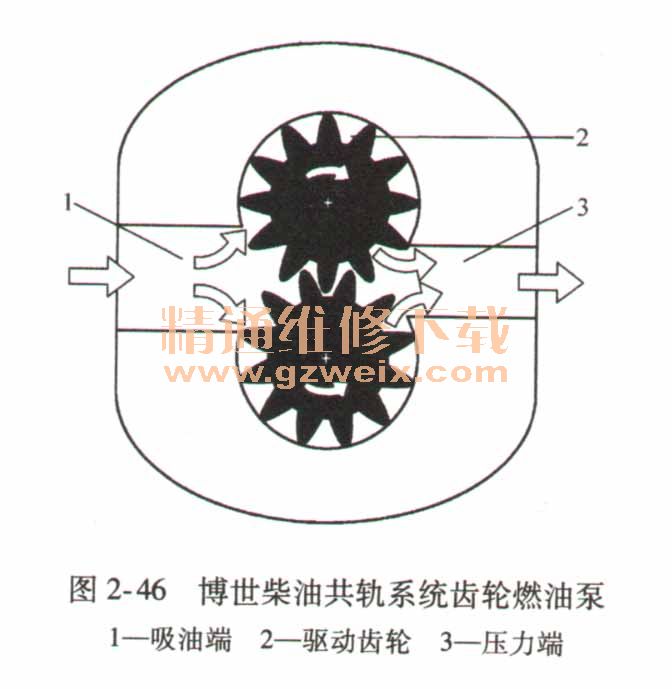

   齿轮式燃油泵用在轿车、商务汽车和越野汽车上，齿轮式燃油泵是用来为共轨高压油泵提供燃油的。它既可以集成在高压油泵中，由高压油泵驱动轴驱动，也可以直接连接到发动机上，由发动机驱动。普通的驱动形式有万向节、齿轮或者齿带式连接。其结构如图2-46所示。

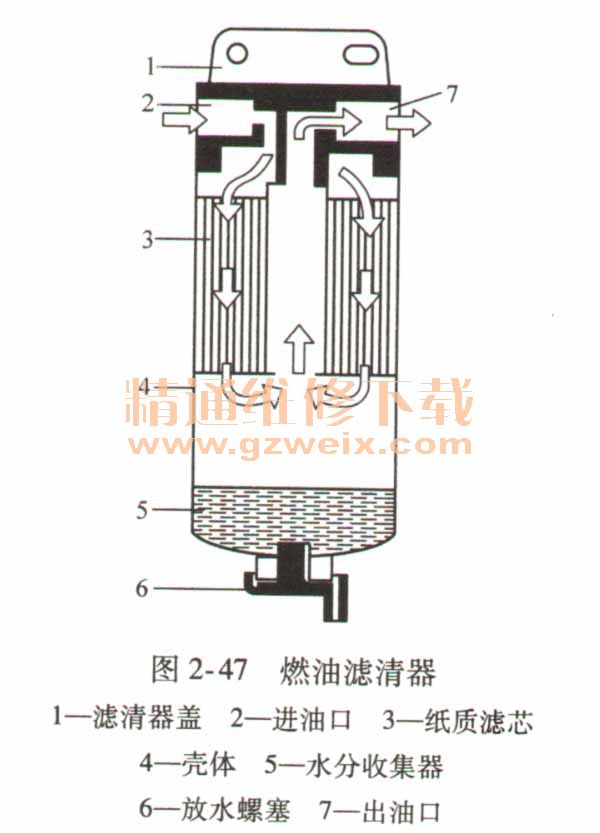

    燃油滤清器结构如图2- 47所示。

    燃油中若含有杂质，将导致油泵零部件、出油阀、喷油嘴的损坏，因此必须装用燃油滤清器。燃油滤清器必须符合喷射系统的特定要求，否则燃油供给系统正常运转和相关元件的使用寿命将无法得到保证。柴油中含有水分，若这种水进入喷射系统，将会引起燃油系统元件的穴蚀。
    高压油泵将低压燃油升压并定量地送入高压油路。图2-48所示为CR-CPI高压油泵。

    凭借一个带有油水分离装置的滤清器，输油泵将燃油从油箱泵出，经过进油管和泄压阀（安全阀）进入高压泵。输油泵使燃油经泄压阀的节流孔进入高压泵的润滑和冷却回路。凸轮轴使三个泵的柱塞按照凸轮的外形上下运动。一旦供油油压超过泄压阀的开启压力（50～150KPa），供油泵能使燃油经高压泵进油阀进入柱塞腔，高压泵的柱塞正向下运动（吸油行程），当柱塞经过下止点时，进油阀关闭。这样，柱塞腔内的燃油就不可能泄漏了。接下来燃油被柱塞压缩。油压的升高使出油阀打开，一旦达到共轨压力，被压缩的燃油就进入了高压循环（油路）。柱塞泵继续供给燃油，直至到达上止点（供油行程）后，压力减小，导致出油阀关闭，仍然在柱塞腔内的燃油压力也下降，柱塞（泵油塞）又向下运动。只要柱塞腔内的压力降至低于供油泵的供油压力时，进油阀又开启，泵油过程又开始。

    2. CR-CP3.2管路布置
    图2-49所示为博世CR-CP3. 2共轨燃油管路布置。燃油系统分为高压油路和低压油路两部分。

    高压油路含有以下管路：高压油泵和燃油共轨管之间的连接油管，燃油共轨管和喷油器之间的连接油管和油道。
    低压油路含有以下管路：燃油箱到燃油预滤清器之间的连接油管；从燃油预滤清器开始，经过ECU冷却器到机械式燃油输油泵的连接油管和油路；从机械式燃油输油泵开始，经过燃油滤清器到高压油泵的连接油管和油路；再加上燃油共轨管和喷嘴的回油油路，以及高压油泵的冷却油路。
    燃油共轨系统中的高压油泵CP3同常规使用的Cp1完全不同。其压力调节方式不同。进油计量比例阀用以调整进入高压泵的燃油量，从而调整共轨压力。这样设计既可以提高工作效率，又可以减少对燃油的加热。阶跃回油阀用以保证进油计量比例阀的进口处为500kPa的稳定压力。喷油器回油阀能限制喷油器回油压力为130 ～ 200kPa。机械式输油泵上安装有两个旁通阀，当燃油滤清器的进油压力超过允许值时，燃油将通过旁通阀流到输油泵的进油端。手动泵泵油时，通过旁通阀给系统供油。

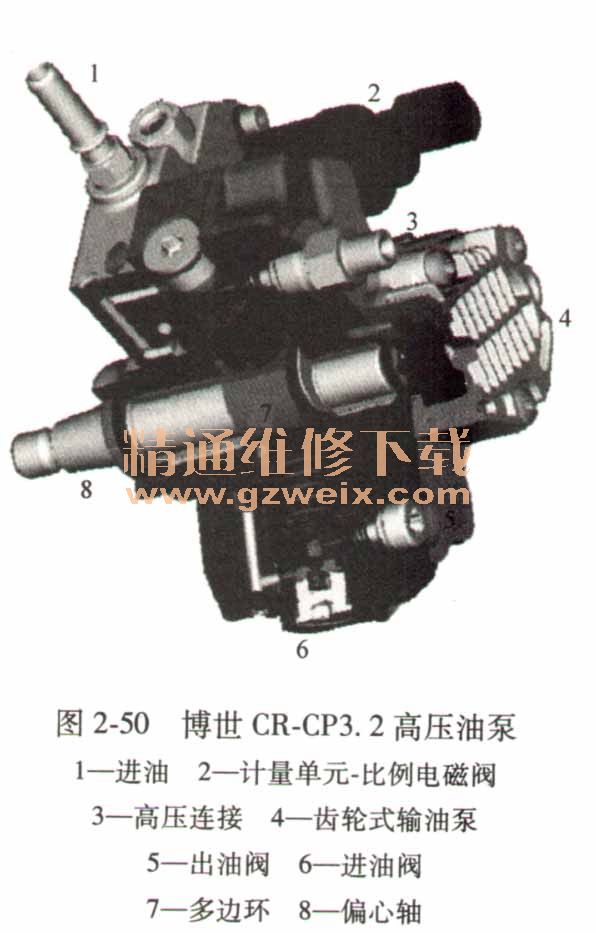

    图2-50所示为CR-CP3. 2高压油泵。
