潍柴BOSCH EDC7发动机控制单元刷写实例演示
来源:本站收集  作者:佚名  2017-10-03 08:12:05

    1 注意事项
    (1)确认发动机控制单元(ECU)与车型的原ECU硬件和硬件号相同。
    (2)刷写过程中需要从元征服务器下载数据,所以需要有WIFI信号。
    (3)刷写过程中不能断电,也不能断WIFI信号。
    2 刷写步骤

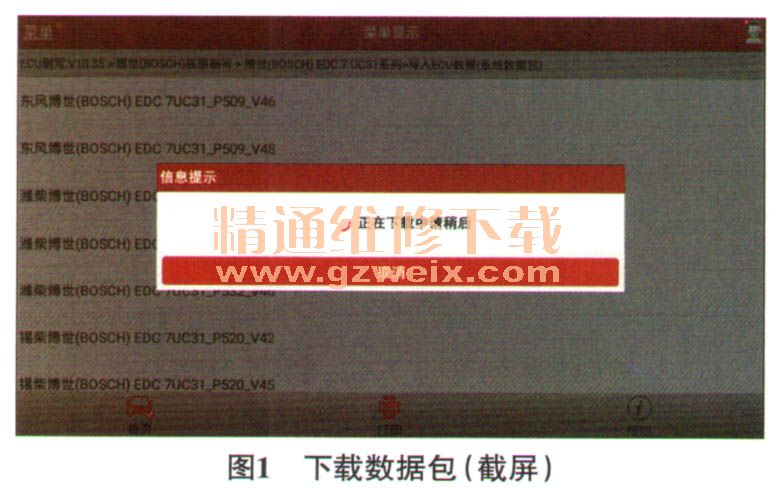

    (1)连接X-431,依次选择“ECU刷写V10.35→博世(BOSCH)底层刷写。博世(BOSCH) EDC7 UC31系列升写入ECU数据(系统数据包)”,开始下载数据包(图1)。

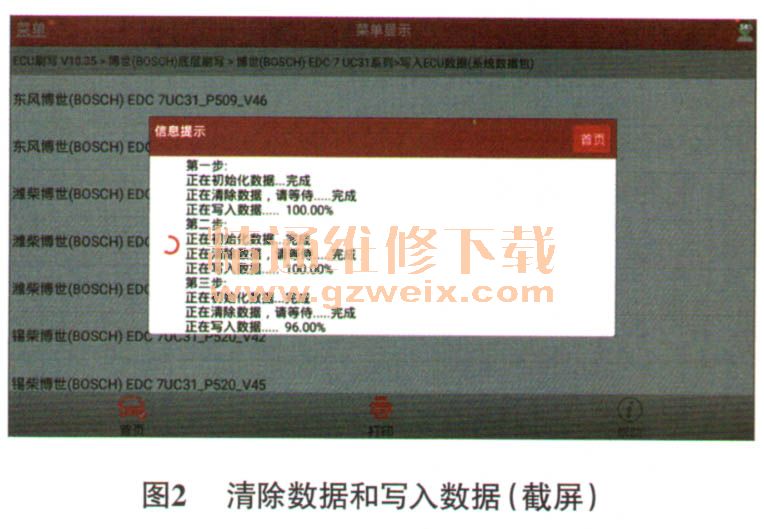

    (2)下载成功后,提示“下载成功”,点击“确定”,进入清除数据和写入数据过程(图2)。此过程时间较长,约30 min。

    (3)刷写数据完成后,提示断开点火开关,10s后重新接通。
    (4)系统自动比较当前数据和下载数据(图3),仔细查看,确保刷写的数据适合需要刷写的ECU
    (5)选择确定刷写之后,进入刷写数据过程,直到提示“刷写数据完成!”。刷写完成之后,断开点火开关,10s后重新接通。

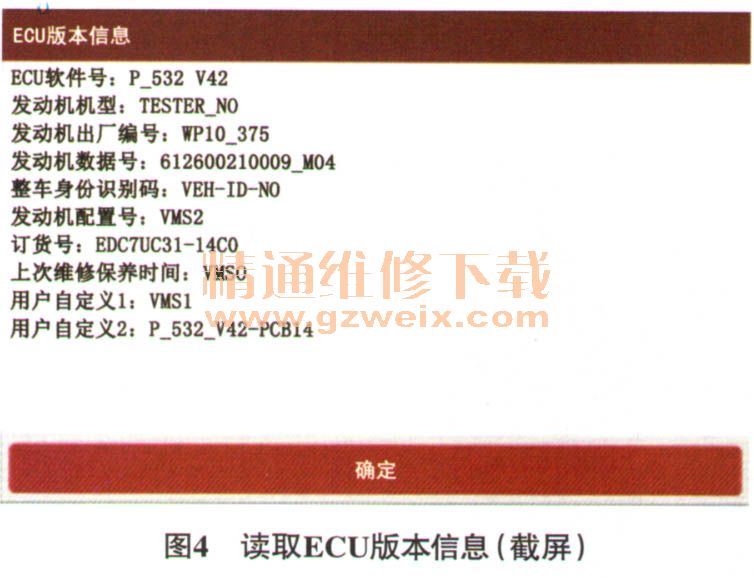

    (6)读取ECU版本信息(图4),数据完整,说明刷写成功。
