随着汽车工业的迅猛发展，能源消耗、交通事故及环境污染对人类的威胁越来越大，因而汽车检测技术的重要性日益突显，各种检测设备也应运而生。作为大型测试设备，汽车底盘测功机可以模拟汽车道路测试的各种工况，完成汽车的经济性测试、动力性测试、油耗经济性能检测、排放性能评价与分析、可靠性试验以及与汽车传动系统有关的专项试验。它在汽车试验研究、产品开发和新车及在用车质量检测中是不可或缺的。使用汽车底盘测功机完成汽车试验及各类型的质量检测与通常的道路试验相比具有试验速度快、精度高、费用低、数据稳定、可比性好等优点。以下将对佛山市南华仪器股份有限公司的一款底盘测功机NHC-03（A）进行介绍。

    一、NHC-03（A）底盘测功机的结构及工作原理

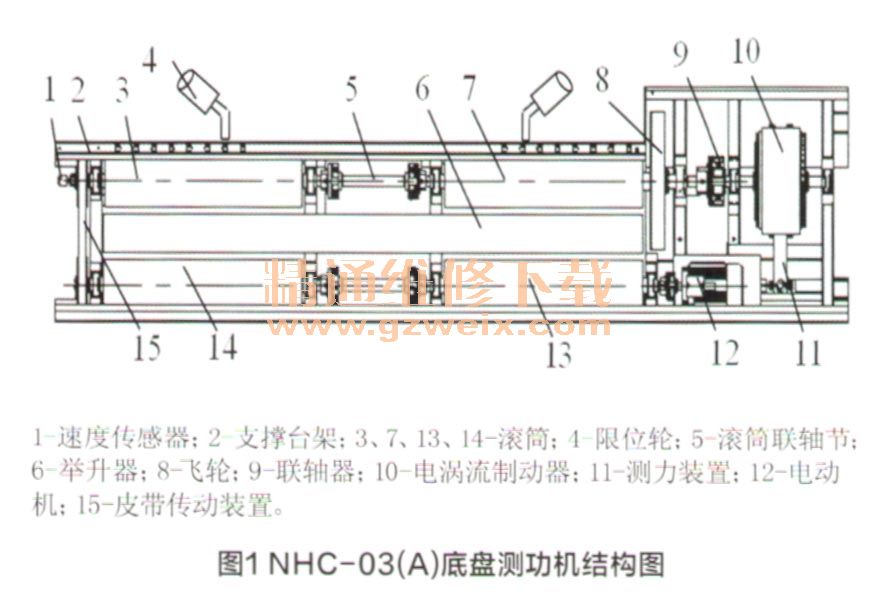

    NHC-03（A）底盘测功机是佛山市南华仪器股份有限公司研制的一款多功能测功机，如图1、图2所示，主要由台架、滚筒、功率吸收装置、飞轮、举升装置、滑行电机、力和速度传感器等组成。闪hC-03（A）底盘测功机的工作原理如下：汽车驱动轮带动测功机滚筒及电涡流制动器转子旋转，由于磁通密度发生变化使转子表面产生电涡流，该电涡流与磁场相互作用产生反向制动力矩，通过测功机滚筒作用于汽车驱动轮，并使电涡流制动器定子绕主轴轴线摆动。该制动力矩通过固定在电涡流制动器定子的杠杆传递给压力传感器，由压力传感器测出瞬时驱动力值。与此同时，底盘测功机的速度传感器测出瞬时的速度值，经计算可得出瞬时的功率值。



    底盘测功机控制系统按工况要求设定加载功率或驱动力，由传感器得到实时的加载力或功率，经控制器进行闭环控制，通过调节电涡流制动器的励磁电流来调节制动力（力矩）的大小，从而实现对汽车的精确加载。

    二、NHC-03（A）底盘测功机的技术参数与特点
    1．技术参数
    NHC-03（A）底盘测功机的技术参数如下：①最大吸收功率250kW（70km/h）;②最大测试速度130km/h;③滚筒直径216mm;④基本惯量907kg±18kg;⑤风冷式电涡流缓速器作为功率吸收装置；⑥力值误差±10N或±1%;⑦速度误差±0.2km/h;⑧工作气压0.6～0.8MPa。
    2．技术特点
    NHC-03（A）型测功机性能和制造工艺可与欧美等进口测功机媲美，其控制系统采用了DSP（数字信号处理器）和工业PC机结合的多级控制方式，应用先进的控制理论和汽车的相关理论精确的对汽车进行加载，具有恒电流、恒速度、恒扭矩、恒功率、路面阻力模拟等控制模式，配有机械飞轮和电惯量模拟系统，可以准确地模拟汽车在路面行驶的各种工况。该测功机还配有变频调速系统，可进行各种台架内部滑行试验、台架内部损耗测量等，其主要特点如下。
    （1）采用风冷式电涡流制动器作为功率吸收装置，表面采用特殊防腐处理工艺并配有辅助散热风扇，性能可靠。
    （2）滚筒表面采用滚花及特别硬化处理工艺，经久耐磨，附着系数大及稳定。
    （3）力传感器及速度传感器均选用进口国际品牌，质量更可靠。
    （4）举升装置采用气动举升方式，气囊、气动元件等选用高品质品牌，维护简单，安全可靠，效率更高。
    （5）采用控制系统与机械台架一体化的紧凑式设计，提供标准RS232通信接口以及力和速度传感器的模拟量输出接口。只需外接RS232接口通信线即可联机工作，具有集成度高、可靠性好、维护简单等优点。
    （6）采用高速DSP（数字信号处理器）和业内领先的控制理论对整机的运行进行实时数字化控制，具有控制精度高、响应时间快等优点。
    （7）关键部件全部设计过压保护、过流保护、超温保护等自保功能，确保设备长期可靠运行。
    （8）接线及接管采用工业现场控制标准化集中式系统的布线布管工艺，防护性好、可靠性高、维护更方便。
