一辆行驶里程约4.6万km的别克凯越轿车。客户反映:车辆无法启动,打开点火开关,发动机故障灯不亮。

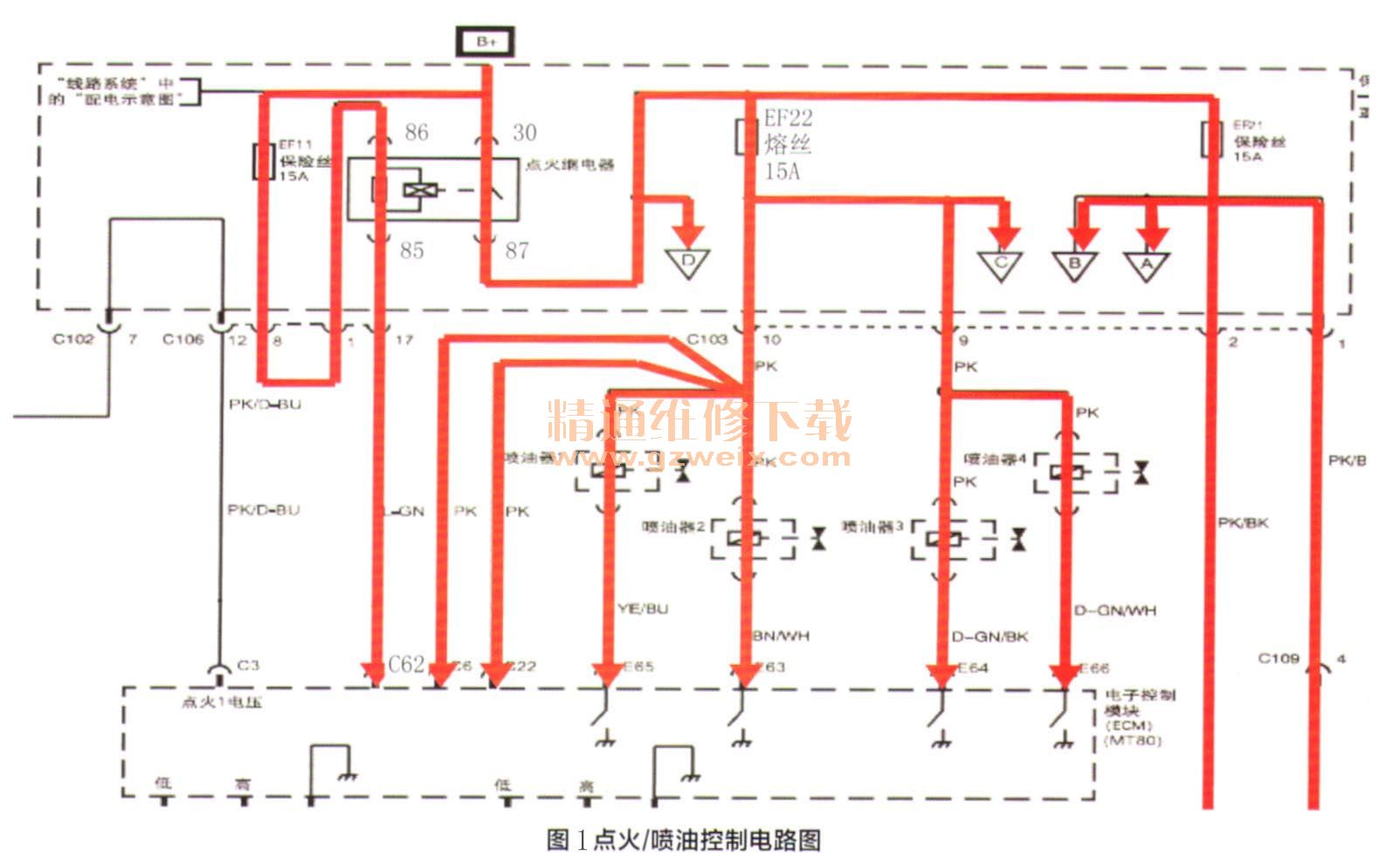

故障诊断:接车后确认故障现象与客户保修内容一致。对车辆点火和喷油系统进行测试,启动车辆发动机不点火、不喷油。查阅相关电路图(图1),检查EF22熔丝,正常,没有熔断,打开点火开关,EF22熔丝没有供电。
根据电路图往前顺延,拔下点火继电器,测量87号针脚到EF22熔丝的线路,连接正常。互换点火继电器,故障现象依旧。再次取下点火继电器,测量30和86号脚,供电正常。打开点火开关,测量86和85号脚的电压为12V,正常。用二极管试灯测量86和85号脚,试灯不点亮,说明电脑没有控制继电器工作。用带熔丝的导线跨接30和87号脚EF22熔丝供电恢复,测量85号脚到ECM插头的C62针脚的导通,正常。

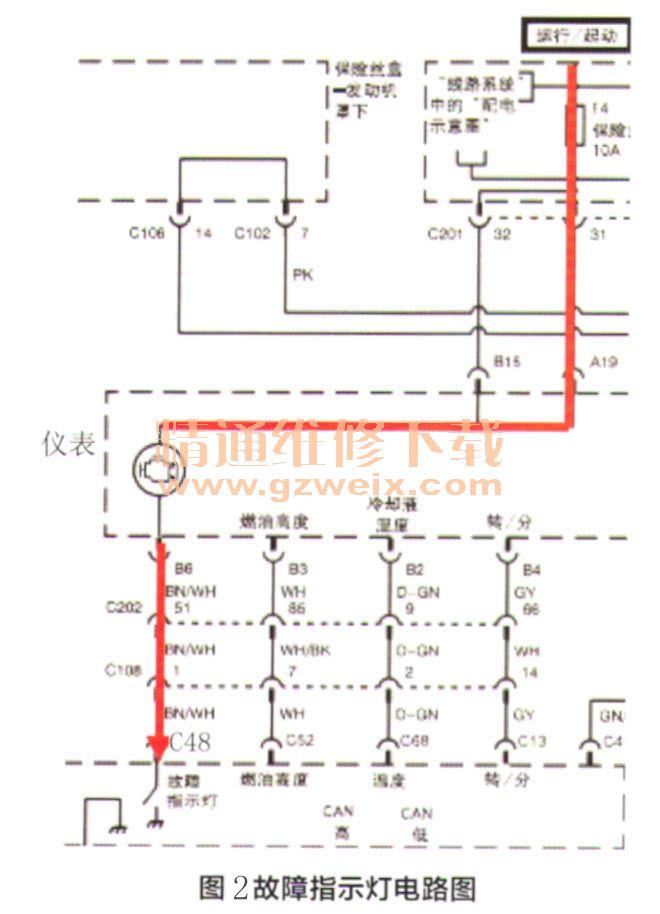

断开ECM并打开点火开关,测量电脑插头的C48号针脚电压为12V(图2),说明发动机故障灯电路正常,将此处直接搭铁故障灯能够点亮。此时线路已经排查完毕,就剩下ECM了,测量ECM的供电和搭铁线路都正常。更换ECM总成并编程,打开点火开关故障灯点亮,启动发动机,发动机运转正常。
维修小结:此车的问题主要位于ECM内部,由于ECM在控制系统中的特殊性和重要性,在替换之前要对外围线路进行测量,在排除外部线路故障后才能进行替换。不要盲目更换,只有做到知己知彼,才能够百战不殆。
相交资料:2014年别克凯越原厂维修手册
