详解特斯拉MODEL S动力电池拆装
来源:本站整理  作者:佚名  2017-11-05 18:23:00



    13使用万用表检查高压电池处的电压:B+到地面;B-到地面;B+到B-。若电压读数超过10v,则说明接触器没有完全打开,应立即中断作业。

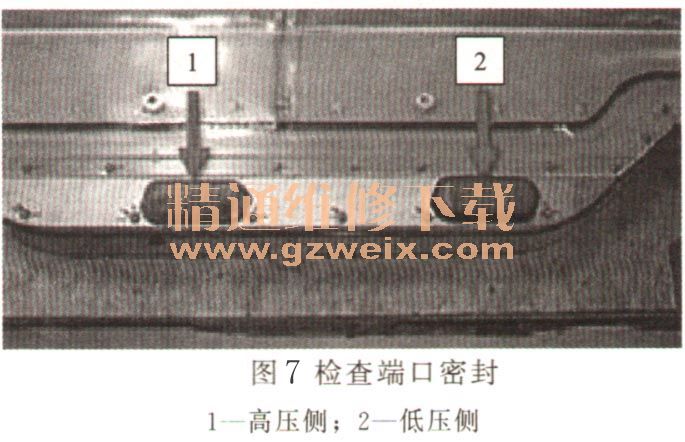

    14将一个高电压盖(1038478-00-A)和一个低电压盖(1028325-00-A)插入高压和低压电池端口。如果没有此类护盖,则使用3M 2480S遮蔽胶带[2in (1in= 0. 0254m)宽]或3M 471红色聚氯乙烯绝缘带(2in宽)密封这些端口,见图7。使用前,验证盖上的密封并未损坏。

    (2)安装步骤
    注意:更换所有尼龙嵌件式防松螺母和所有补件螺栓;不要用冲击扳手安装电池紧固件。
    安装以与拆卸相反的步骤进行,以下各项例外。
    ①将电池抬升入位并确保电池线束连接器和定位销(X2)连接到电池,见图8。

    ②使用高压速接头安装工具,确保高压速接头正确就位。
    a.将手伸到后副框架上方并将高压速接头用力向下拉。
    b.定位高压速接头就位工具,使下臂支撑在后副框架底部,上臂位于车辆侧面速接头高压电缆中间。
    c.将把手朝向车辆后部拉动,确保速接头正确就位。
    ③检查并加满冷却系统。
