简述常见电动汽车动力电池
来源:本站整理  作者:佚名  2018-11-23 08:23:01

    镍氢电池和锂离子电池都是单体电池,电压一般在1.2~3.6V之间,而电动汽车所需要的电压通常在260~400V。需要将单体电池串联成电池组的形式安装到电动汽车中。
    电动汽车的动力电池一般位于车辆底部前、后桥及两侧纵梁之间,安装在这些位置能使其具有较高碰撞安全性,可以降低车辆重心,车辆操控性更好。将电动汽车的动力电池安装在驾驶室后方的车架纵梁之上,不但使拆装操作更加简单,避免了动力电池安装分散,减少动力电池之间高压连接线束的使用,避免了线路连接过多的问题,而且节约了成本。
    动力电池尽可能安装在清洁、阴凉、通风、干燥的地方,并避免受到阳光直射,远离加热器或其他辐射热源。动力电池应正立安装放置,不可倾斜。动力电池组间应有通风冷却装置,以避免因动力电池损坏所产生的可燃气体引起爆炸和燃烧。
    下面介绍目前常见电动汽车动力电池组成和安装位置。

    一、丰田混合动力车型
    丰田普锐斯、凯美瑞混合动力版、卡罗拉双擎、雷凌双擎等车型采用丰田THS- II混合动力驱动系统,动力电池安装在车辆后排座椅后面的后备厢内,动力电池由34个电池模块组成,电池模块由6个1.2V的单体镍氢电池构成,电压为7.2V,动力电池的标称电压为244.8V。动力电池的组成和安装位置分别如图1和图2所示。


    二、比亚迪e

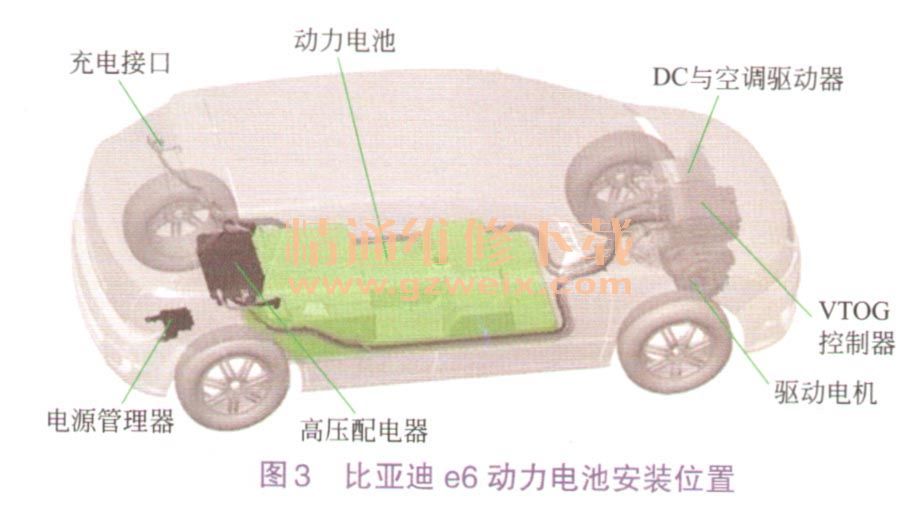

    比亚迪e6采用磷酸铁锂动力电池,该动力电池是正极采用磷酸铁锂材料的锂离子电池。比亚迪e6动力电池的单体电池电压为3.3V,有11个电池模块构成,共96节单体电池,标称电压为316.8V。电池安装在车辆的底部,如图3所示。动力电池外观如图4所示。
