详解比亚迪e6动力电池的更换
来源:本站整理  作者:佚名  2018-12-08 09:37:33

   (1)拆装注意事项
    比亚迪e6动力电池属于高压危险产品,维修人员拆装过程需注意以下事项。
    ①动力电池黄线连接部分或者贴有高压标识的零部件在拆卸时应严格注意安全操作规范。
    ②动力电池卸下前应立即断开电池维修开关,且开关插座进行覆盖绝缘保护。
    ③动力电池动力输出出口插座必须进行绝缘覆盖保护,避免异物落人造成触电。
    ④拆卸过程中,注意采样信号线不得用力拉拔、过度弯曲,以防采样信号线受损坏。
    ⑤安装过程,螺钉紧固力矩必须按照设计要求,使用专业工具紧固。
    ⑥动力铜排连接片与模组连接位置装配前应除尘、去污。
    ⑦动力电池拆卸过程中注意零部件标识,以免遗漏或装错。
    ⑧安装完成后必须对紧固件打扭力标(在紧固件及其安装面上用油漆笔画线)。
    ⑨在动力电池拆卸和安装过程中禁止以下情况发生:暴力拆卸、跌落、碰撞、模组倾斜、重压模组、采样信号线过度拉扯、人为短路等非正常工作行为;禁止非工作人员拆卸。
    动力电池属高压器件,操作不当易造成人员伤亡。所有拆装过程及注意事项应严格参照本拆装规范。

(2)拆卸流程
为了避免造成人身伤害,非专业人员不要拆卸动力电池
在无佩戴相应防护用具的情况下,不要接触或对动力电池进行操作
操作前,将车俩退电至OFF档。
拆卸过程中,注意幼力电池及车辆上的高压警示标识
拆卸过程中,部分零部件其有锁紧功能,不要使用蜜力破坏
拆卸过程中,注意对劝力电池进行防护

    按照图1的流程顺序进行拆卸。

   (3)拆卸步骤
    ①断开维修开关。
    ②拆卸后排座椅。

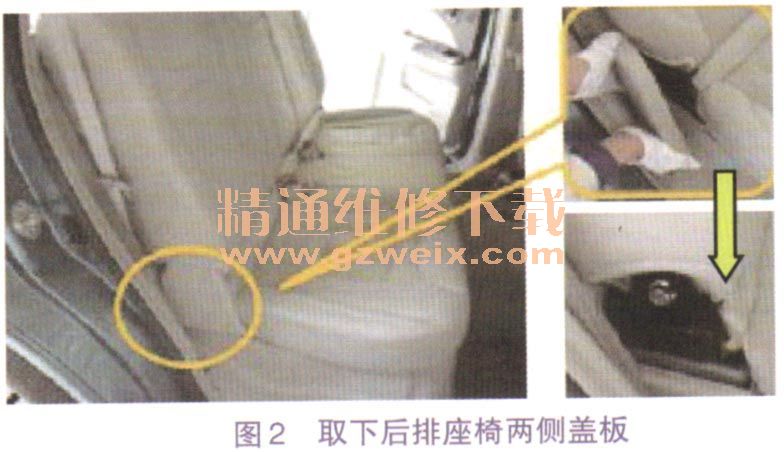

    a.取下后排座椅两侧盖板,如图2所示。

    b.拆下座椅折弯处螺钉(21 mm),如图3所示。

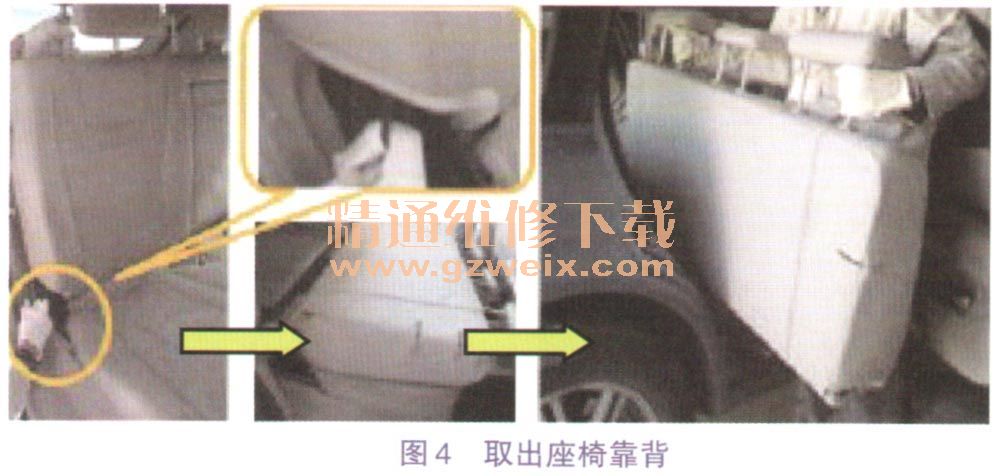

    c.同时拉动座椅两侧弯折处黑色拉绳,并将座椅靠背前倾,取出座椅靠背如图4所示。

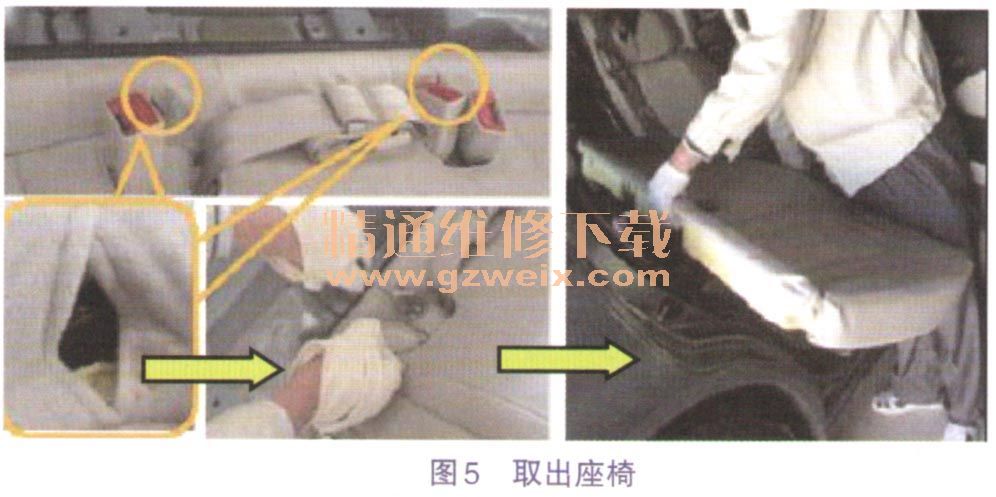

d.拆掉座椅安全带后缝隙处螺钉(10mm)并取出座椅,如图5所示。

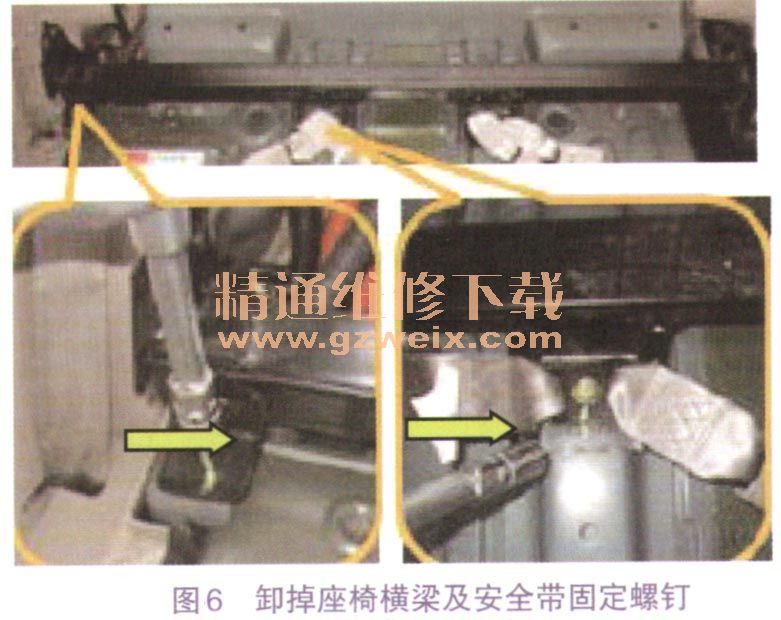

e.卸掉座椅横梁固定螺钉以及安全带固定螺钉,如图6所示。

f.取出横梁,如图7所示。

[1] [2] [3]  下一页
