简述比亚迪e6电动汽车充电接口
来源:本站整理  作者:佚名  2019-01-04 10:39:09

(1)拆装前的准备
①启动开关OFF 。
②断开低压蓄电池负极连接线。
③拆卸维修开关。
a.打开车辆内室储物盒,并取出内部物品。
b.取出储物盒底部隔板。
c.使用十字旋具将安装盖板螺钉(4个)拧下,并掀开盖板。
d.取出维修开关上盖板。
e.拉动维修开关手柄呈竖直状态,向上提拉,取出维修开关。
f.使用电工绝缘胶布封住维修开关插接器母端。
(2)直流充电接口的更换
①拆卸

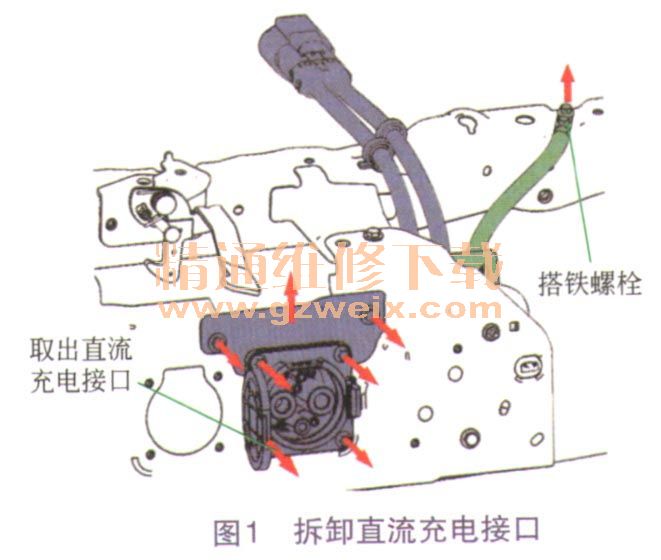

a.拆卸充电接口上安装板和充电接口法兰面安装螺栓,如图1所示。

b.拆卸2个搭铁螺栓。
c.断开高、低压插接件并拆掉扎带。
d.按图1所示的方向取出直流充电接口。

    ②安装
    a.先将直流充电接口高、低压线束穿过车身安装饭金。
    b.将直流充电接口安装板装上。
    c.拧紧4个法兰面安装螺栓。
    d.固定好高压线束扎带并接上所有高、低压插接件,拧紧2个搭铁螺栓。
    (3)交流充电接口的更换
    ①拆卸

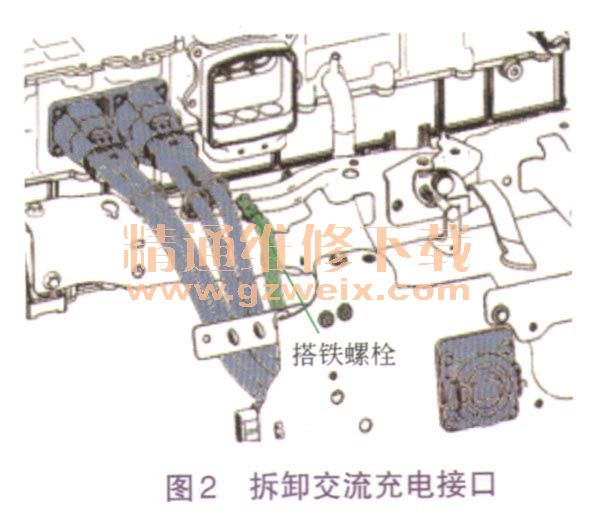

    a.断开交流充电接口高、低压插接件并拆掉高压线束扎带,拆卸2个搭铁螺栓,如图2所示。

    b.拆卸4个法兰面固定螺栓。
    c.向外取出交流充电接口。
②安装
a.将交流充电接口线缆由外向里安装。
b.拧紧4个充电接口法兰面安装螺栓。
c.接好高、低压插接件。
d.分别扣上小支架和水箱上横梁上面的扎带孔位。
e.拧紧2个搭铁螺栓。

相关资料:2014年比亚迪E6纯电动汽车原厂维修手册(含电路图)
