毂电机驱动电动汽车的电气系统设计
来源:汽车与驾驶维修  作者:佚名  2021-05-08 08:29:49

1.5雷达通信系统介绍

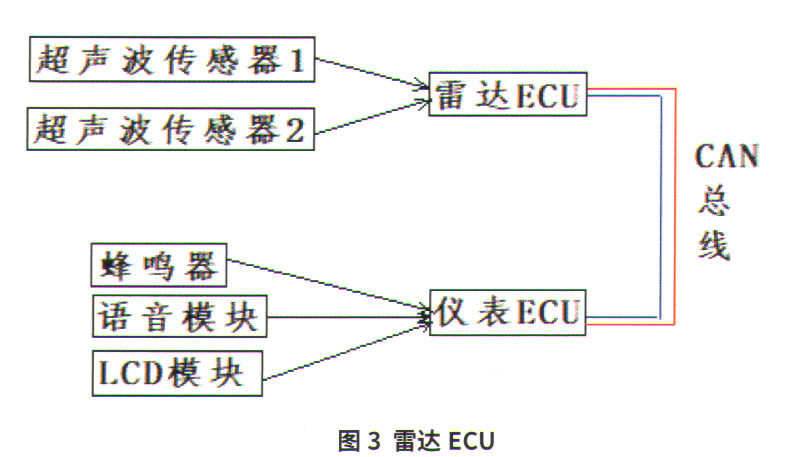

      雷达通信系统由雷达ECU、超声测距模块、GPS定位模块和CAN通信接口组成。在车后布置了2个超声波传感器,在倒车时,车后的传感器探测到障碍物,雷达ECU采用的GM3101芯片接收到探测信息并进行处理(图3),将处理结果通过CAN总线发送给仪表ECU,进而可以进行报警。GPS定位模块将车辆位置信息发送给仪表ECU并在显示屏上实时显示位置。
1.6电池管理系统介绍
    动力电池系统由钻酸锉电池组,电池管理系统等组成。电池芯片为3.7V22Ah的钻酸狸电池,组成方式为40S2P,规格为148.0V/44 Ah,6.512 kWh。动力电池为4个驱动电机供高压电。电池管理系统工作电压为12.0V。
    其中电池管理系统BMS安装于电池箱体内。BMS的功能有电压检测,电流检测,温度检测,绝缘检测,电池状态估算,CAN通信,充电均衡和远程监控,其中CAN通信功能是通过外部高速的CAN向整车实施提供动力电池各工作状态及管理系统的状态,通过内部告诉CAN接收几个子模块数据并发出控制命令。

2 结束语
    本项目为轮毂电机驱动电动汽车设计了整车电气系统,实现了整车通信、仪表、照明与信号、动力驱动和电池管理等功能,并实现了手机对汽车电控单元的远程控制。无线通信技术是智能网联汽车实现的基础,为下一步实现整车联网控制奠定基础。
