3  iPhone5手机电路结构
    iPhone 5采用4英寸视网膜屏，屏幕分辨率由iPhone 4S的960×640dpi升级为1136×640dpi，同时主屏幕中的应用图标增加至5排。预装iOS 6.0.1手机操作系统（现可升级为为IOS 8.2）。
    iPhone 5采用的是苹果自主研发的A6处理器（内含两个CPU核心和三个GPU），性能是A5处理器的两倍，RAM为1GB，不支持NFC近场芯片。Siri也有升级，支持中文和拓展功能。iPhone 5配备8pin新接口，采用新款Nano-SIM卡。
    iPhone 5手机采用了EarPods耳机。采用了三个麦克风设计，一个在前端，一个在背部，一个在底部。前后麦克风相互配合以实现波束成形，可获得更清晰的音效。全新的降噪技术更可以减少背景噪音，实现高品质的通话。
    网络支持情况如下，2G: GSM 850/900/1800/1900；3G: CDMA EV-DO rev.A， WCDMA850/900/1900/2100。

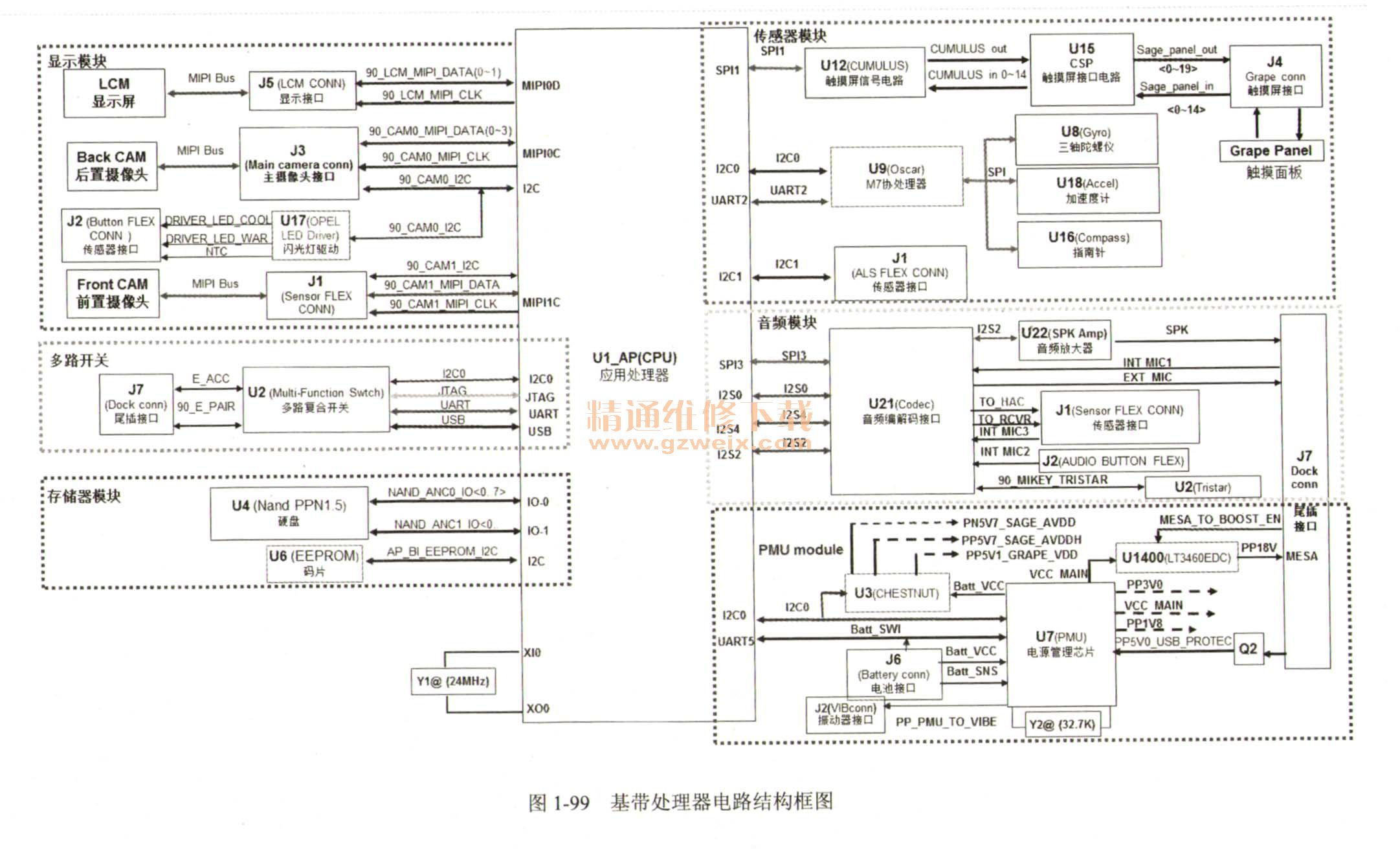

    iPhone 5手机基带处理器电路结构框图如图1-99所示。

    iPhone 5手机应用处理器电路结构框图如图1-100所示。

    4  iPhone 5S手机电路结构
    苹果iPhone 5S延续了上一代iPhone 5的经典设计。但为了形成差异化，Home键的部位，去掉了中间的小方块，整个样子非常平整，材质也采用了坚固的蓝宝石玻璃设计。Home键的外侧拥有一圈感应光环，可以用来唤醒指纹识别。
    iPhone 5S相比之前的iPhone系列产品，最大的变化是搭载了苹果公司最新的A7处理器以及M7运动协处理器。CPU/GPU性能均比iPhone 5的A6快2倍，GPU方面A7集成四核心PowerVRG6430，A7也是首款集成此核心的CPU，支持OpenGL ES 3.0苹果还为A7处理器增加了协处理器M7，M7其实是一块NXP LPC18A1，是以ARM Cortex-M3为基础开发的LPC1800系列的一员，专门用来处理来自重力加速器、陀螺仪、指南针这三类数据，iPhone 5S推出之前这些数据都是由CPU处理的，从而导致CPU频率升高而无法一直采集数据，而如果交给低频率的M7来处理则可以在CPU休眠（即屏幕关闭时）时采集数据判断运动状态，它能时刻判断用户在步行、开车还是在睡觉，根据状态对系统做出调整如开车时不自动加入新WiFi。
    iPhone 5S手机支持4G网络，以A1533为例介绍：CDMA EV-DO Rev. A（8••、17••/21••、19••、21•• MHz）；GSM/EDGE（85•、9••、18••、19•• MHz）；UMTS（WCDMA）/HSPA+/DC-HSDPA（85•、9••、17••/21••、19••、21•• MHz）。
    iPhone 5S手机基带处理器电路结构框图如图1-101所示。

    iPhone 5S手机应用处理器电路结构框图如图1-102所示。

    iPhone 5C手机的电路结构和工作原理与iPhone 5C及iPhone 5S有相同之处，基带处理器电路与iPhone 5S相似，应用处理器电路与iPhone 5相似。
