详解苹果iPhone手机电路结构
来源:本站整理  作者:佚名  2015-12-02 13:36:50


    5  iPhone 6 Plus手机电路结构
    iPhone 6 Plus采用5.5英寸屏幕,分辨率为1920×1080pi,内置64位构架的苹果A8处理器,性能提升非常明显:同时还搭配全新的M8协处理器,专为健康应用所设计;采用后置800万像素镜头,前置1200万像素、FaceTime HD高清摄像头:并且加入Touch ID支持指纹识别,首次新增NFC功能;也是一款三网通手机,4G LTE连接速度可达150Mbps,支持多达20个LTE频段。RAM为1GB,ROM分为16GB、64GB、128GB。
    3G支持:联通3G(WCDMA),电信3G(CDMA2000),移动3G(TD-SCDMA),联通2G/移动2G(GSM)。
    4G支持:移动TD-LTE,联通TD-LTE,FDD-LTE,电信TD-LTE,FDD-LTE。
    频段支持:为GSM 850/900/1800/1900;3G为CDMA EVDO 800/1700/1900/2100WCDMA 900/210、TD-SCDMA18800-1920/2010-2025;4G:FDD-LTE B1/2/3/4/5/7/8/13/17/18/19/20/25/26/28/29频段。

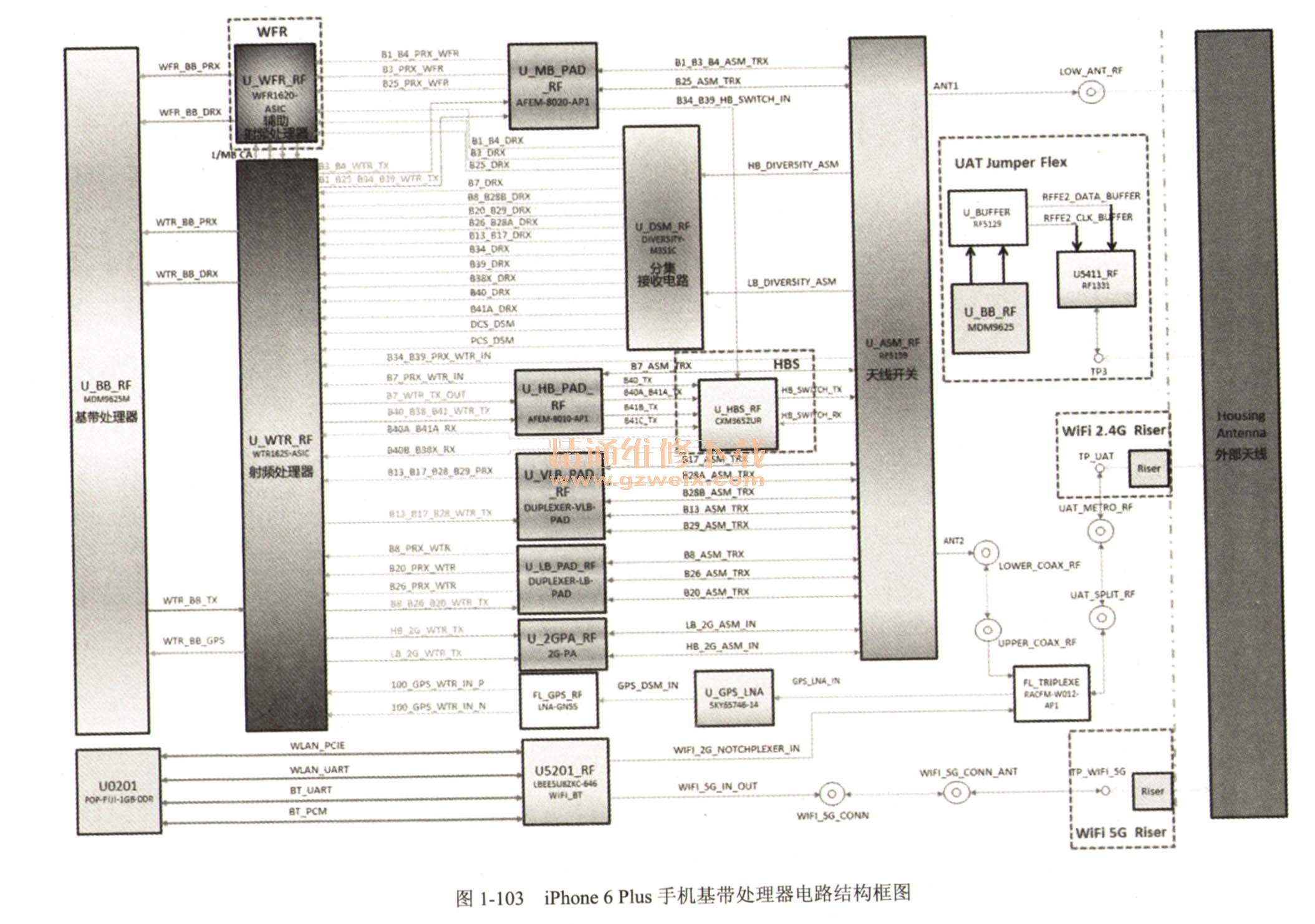

    iPhone 6 Plus手机基带处理器电路结构框图如图1-103所示。
iPhone 6 Plus手机基带处理器电路结构框图
    iPhone 6 Plus手机应用处理器电路结构框图与iPhone 5S手机电路结构框图基本类似,请参考iPhone 5S手机,这里不再赘述。


上一页  [1] [2] [3]
