智能手机发生故障的原因五花八门,所以手机维修是一项很复杂的工作。在开始学习手机维修之前,必须先了解维修的基础知识。这一章就介绍一下智能手机维修与诊断常用的工具。
一、维修常用工具介绍
在维修当中,有时需要借助一些工具来帮助判断故障的位置。常用的有辅助工具、拆装下具等。
1.1辅助工具
镊子是智能手机检修过程中经常使用的一种辅助工具,如在拆卸或者焊接电子元器件的过程中,常使用镊子夹取或者固定电子元器件,以便顺利地进行拆卸或者焊接过程。常用的镊子有平头、弯头等类型,如图1所示为常见的弯头镊子。
1.2常用拆装工具
首先来简单介绍一些拆机的准备工作与拆装工具。拆机前一定要做好准备工作,这些主要准备工作如下:
1)手机关机,打开后盖取出电池。
2)务必取出SIM卡及MicroSD卡。
3)观察手机壳螺丝位置,记录螺丝数量。

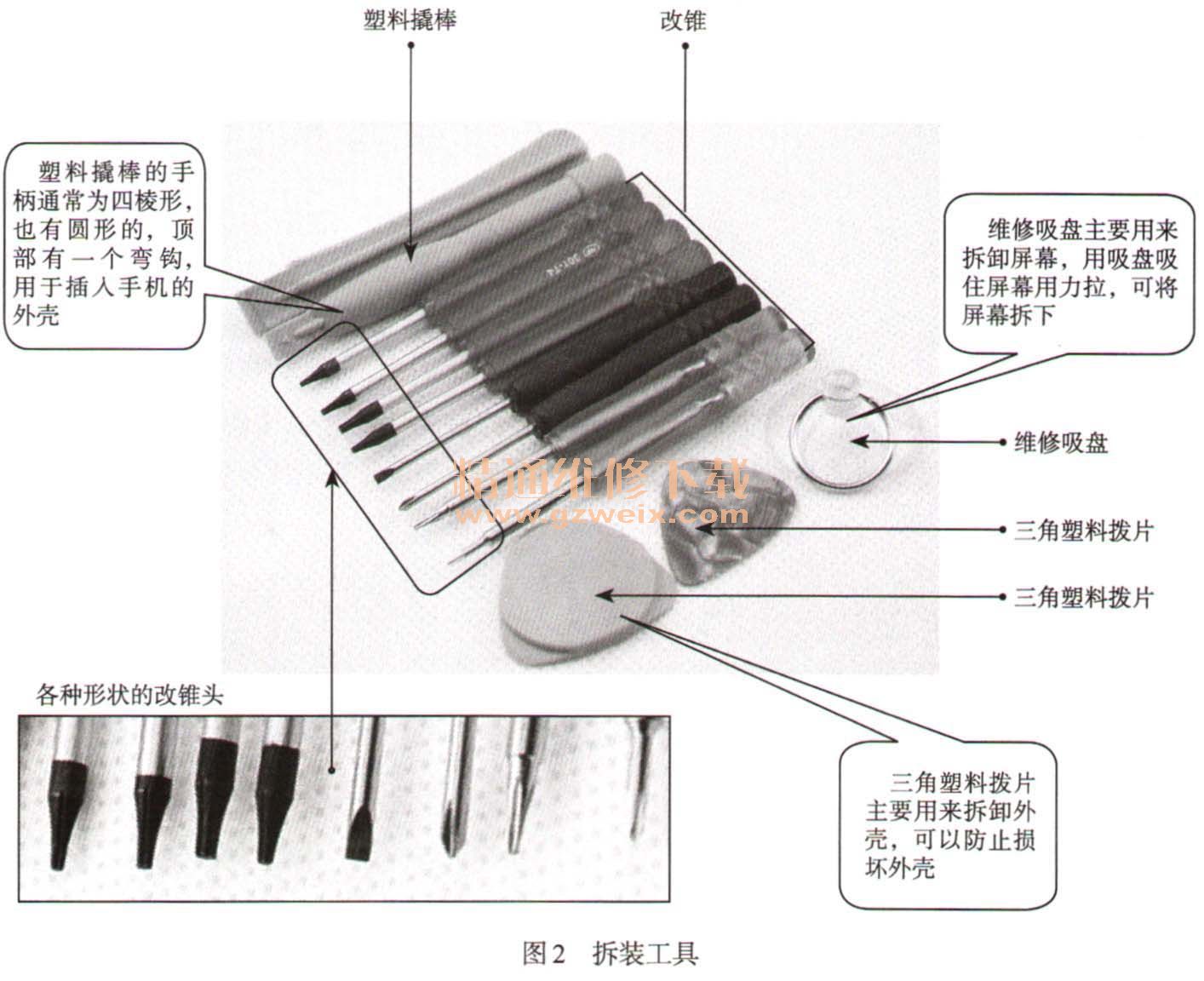

拆装智能手机使用的工具非常简单:手机专用改锥一套、塑料撬棒、三角塑料拨片、维修吸盘、镊子等, 如图2所示。
二、直流可调稳压电源
直流可调稳压电源在检修过程中可代替电源适配器或可充电电池供电,是智能手机维修过程中的一种必备设备。
通常在维修故障智能手机的过程中,还可通过直流可调稳压电源显示的数据来判断电路工作状态,从而为故障分析提供相关依据或数据参考。如图3所示为常见的直流可调稳压电源。
