三、万用表测量方法
万用电表是维修时常用的仪表，它能够测量电流、电压、电阻值，有的还能测量三极管放大倍数、频率、电容值、逻辑电位、声音分贝值、红外线等。万用表有很多种，常见的有指针型和数字型两种，它们各有优点。
3.1认识万用表
如图4和图5所示为常用的万用表。
1．数字万用表
数字万用表下方有一个挡位旋钮，旋钮指向的挡位决定测量的种类。主要有以下几种测量挡位：”V~”表示测量交流电的电压，” V-”表示测量直流电的电压，”A~”表示测量交流电的电流，”A-”表示测量直流电的电流，”Ω”表示测量电阻的电阻值，” hFE”表示测量三极管的放大倍数。
2．指针万用表
指针万用表的核心部件是表头，测量值是指针对应的表头挡的数值。指针万用表的外观和数字万用表有很大区别，但它们的挡位旋钮和挡位设置基本相同。指针万用表的挡位主要有：标有”Ω”的电阻测量值的电阻挡，标有”DCV”的直流电压挡，标有”DCmA”的直流电流挡，标有”ACV”，的交流电压挡，标有”hFE”，的三极管测量挡，标有”BATT”，的电池测量挡。
3.2表笔

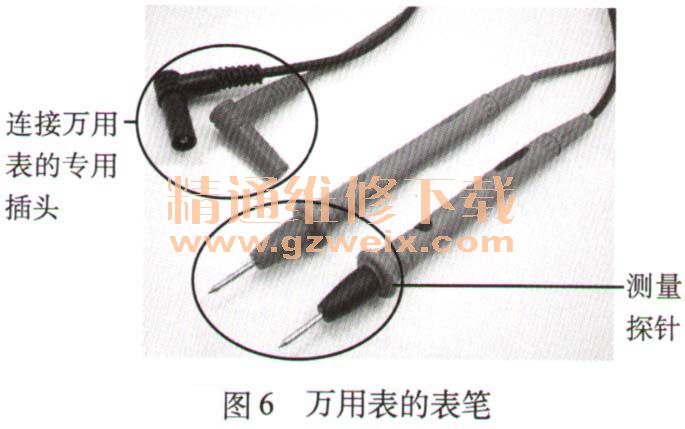

介绍万用表之前，先来认识一下表笔，如图6所示。
表笔是万用表测量时使用的接触工具。表笔分为红色和黑色两支，一端是连接万用表的专用插头，另一端是接触测量对象的探针。
在万用表上，对应黑色表笔的插孔只有一个（公共端），而对应红色表笔的插孔却有3个，如图7所示。
3个红色表笔插孔所对应的测量范围是不同的。比如图7中的3个插孔上分别标有mA、10A和VΩ的字样，说明它们对应的量程是1A以下的mA量级和1~10A量级。这是因为当测量的电流太大时，必须在万用表内连接高阻值的电阻，来防止电流过大烧毁万用表。电流很小时，需要连接低阻值的电阻，来提高测量的精度。VΩ一般在测量电压、电阻、二极管、三极管、电容时使用。使用时必须根据测量目标项和预估值正确地选择插哪个插孔，如果插错就有可能造成万用表的损毁。现在很多万用表都带有防过载功能，就是为了一旦选错量程，保护万用表不被烧毁。
在使用探针测量时，一定要注意手握探针的动作，手指不要接触到探针的金属针头，以避免触电或造成测量结果不准。
3.3测量电压
测量电压分为测量交流电电压和测量直流电电压。
1．测量交流电电压

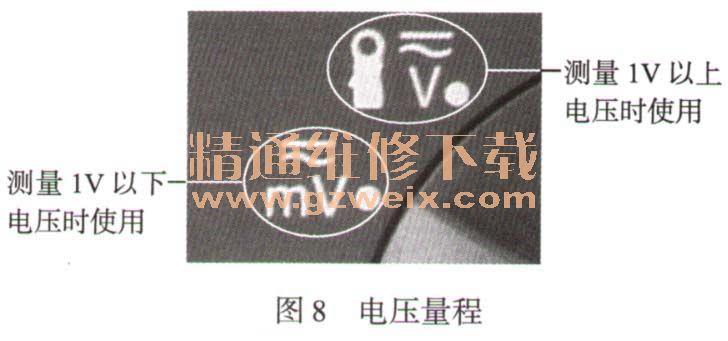

在测量交流电电压的时候，首先应该预估一下被测量电压的范围，如果不能确定范围，就应该选择量程最大的挡位，将黑色表笔插入黑色的COM插孔，将红色表笔插入VΩ插孔，进行测量。如果测量结果偏小，可以停止测量，然后将挡位调整到适当的量程范围，再进行测量，如图8所示。需要注意的是，不能在测量过程中改变量程挡位，以免造成万用表损坏。
2．测量直流电电压
测量直流电电压时，首先应该预估一下被测量电压的范围，如果不能确定范围，就应该选择量程最大的挡位，将黑色表笔插入黑色的COM插孔，将红色表笔插入VΩ插孔，进行测量。如果测量结果偏小，可以停止测量，然后将挡位调整到适当的量程范围，再进行测量。这里需要提示的是，使用数字万用表测量直流电电压时，可以不必像指针万用表那样，必须按照红表笔接正极、黑表笔接负极的方法。如果黑色表笔接正极、红色表笔接负极，测量的结果会显示为一**V（负电压），这表示电流是从黑色表笔流入万用表的。
3.4测量电流

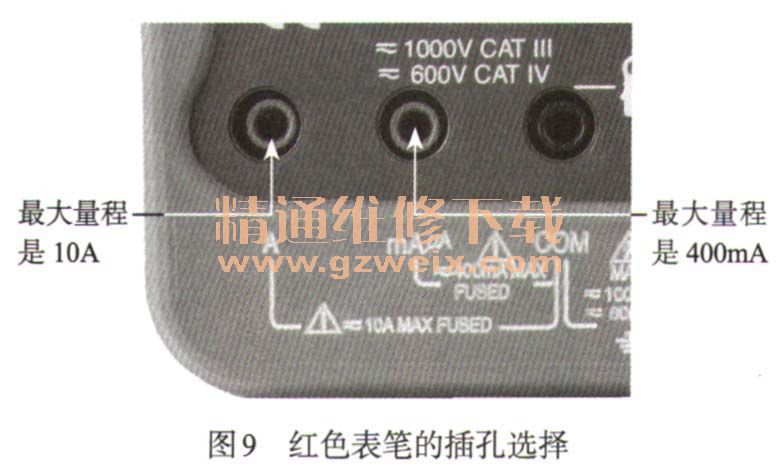

在测量电流时，黑色表笔插COM插孔，红色表笔根据预估电流选择插在最大400mA插孔或最大10A插孔，如图9所示。

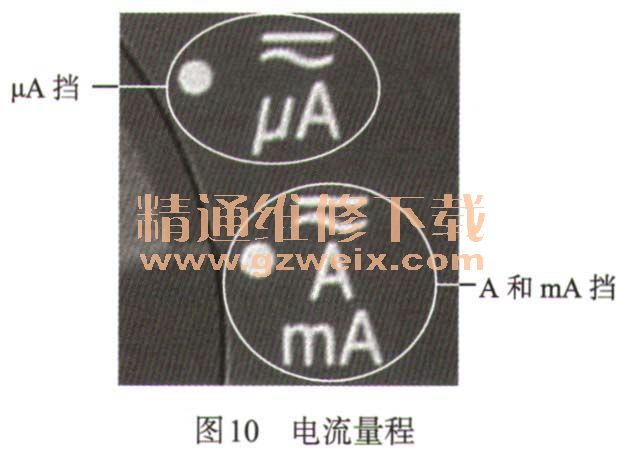

通过测量挡选择量程，如果测量目标在1A或更大，就应该选择A/mA挡；如果测量目标在mA等级以下，就应该选择μA挡，如图10所示。
3.5测量电阻
测量电阻时，要断开电阻所在的电路，如果有条件的话，应该将电阻拆卸下来进行测量。
测量电阻时，将黑色表笔插在COM插孔，红色表笔插在VΩ插孔，测量旋钮转到相应的量程，如果不知道电阻的阻值范围，应该从最大的量程开始测量，再逐步缩小量程。
测量前，先将两个表笔短接（直接接触）一下，看下读数，应该为0.1~0.3Ω。如果测量结果是1，那么应该增大量程再测一遍。如果结果还是1，说明电阻内部断裂或故障，造成了开路（两端不通）的情况。如果测量结果是0.01，那么很有可能电阻内部已经被击穿（内部短路）。
测量电阻时，应该用表笔的探针接触电阻两端，不区分正负极，不要用手接触表笔探针或电阻两端的金属引脚，这是为了避免测量的值受到入体阻值的影响，如图11和图12所示。
3.6测量二极管
测量二极管时，将旋钮转到二极管挡。将红表笔插入VΩ孔，黑表笔插入COM孔，将红表笔接二极管正极，黑表笔接负极，测量出正向电阻值。再将表笔对换，反过来测量反向电阻值。如果正向电阻值为300~600Ω，反向电阻值在1000Ω以上，说明二极管是好的；如果正反向电阻值均为1，说明二极管开路；如果正反向电阻值均为0，说明二极管被击穿。
3.7测量导通
现在新型的万用表都具有测量导通的功能，导通就是电路或元件能让电流通过。最简单的导通实验就是将红色表笔和黑色表笔直接接触。
将万用表的旋钮转到测量导通挡，图标如图13所示。将红表笔插入VΩ孔，黑表笔插入COM孔，然后将两支表笔的探针短接一下，如果万用表发出”嘟”的一声，说明导通测量正常。
将两支表笔接触在要测量的电路或元件两端，如果发出”嘟”的一声，就说明电路或元件是导通的，否则说明电路或元件不导通。
