2.3不开机故障诊断
     智能手机不开机故障是指按下电源开关键，手机没有反应，屏幕黑屏，没有开机画面。智能手机不开机故障的原因很多，有供电方面的原因、时钟电路方面的原因、复位电路方面的原因、处理器方面的原因、软件方面的原因，下面详细介绍。
（1）电池接触不良引起无法开机

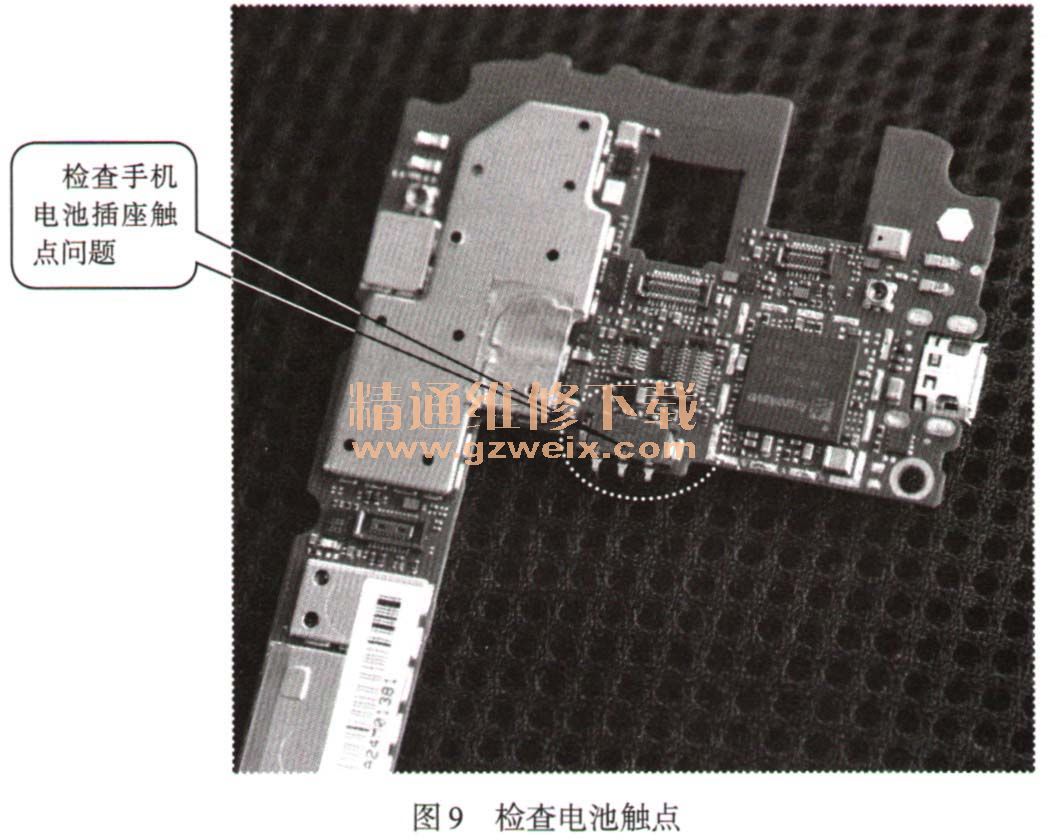

   智能手机的电池如果接触不良将无法为手机提供电源，手机就无法开机。引起电池接触不良的原因一般是电池触点脏污或电池触点脏污导致接触不良；电池变形（如体积变小）会导致安装后与触点接触不良；手机中的电池触点弹性变差，无法与电池触点紧密接触导致接触不良，如图9所示。

（2）开机线不正常引起的不开机
   正常情况下，按开机键时，开机键的触发端电压应有明显变化，若无变化，一般是开机键接触不良或者开机线断线、元件虚焊、损坏。维修时，用外接电源供电，观察电流表的变化，如果电流表无反应，一般是开机线断线或开机键不良，如图10所示。

（3）电池供电电路不良引起的不开机
    对于大部分手机，手机加上电池或外接电源后，供电电压应直接加到电源控制芯片上，如果供电电压未加到电源控制芯片上，手机就不可能开机。
    如果电池供电电路中有元器件损坏，电源模块就有可能得不到电池的供电电压，从而引起手机不开机。一般来说，如果供电电路不良，按开机键电流表会无反应，这和开机线不良十分相似。
（4）电源控制芯片不正常引起的不开机
   手机要正常工作，电源电路要输出正常的电压供给负载电路。在电源电路中，电源控制芯片是其核心电路，一般智能手机会采用几块电源模块供电，但有的智能手机则采用一块电源模块供电。但不管怎样，如果电源控制芯片不能正常工作，就有可能造成手机不开机。
    对于电源控制芯片，重点是检查其输出的逻辑供电电压、13MHz时钟供电电压，在按开机键的过程中应能测到（不一定维持住），若测不到，在开机键、电池供电正常的情况下，说明电源控制芯片可能虚焊、损坏。对于电源控制芯片虚焊或损坏的情况，需重新加焊、代换加以维修，如图11所示。

（5）系统时钟和复位不正常引起的不开机
     时钟信号是微处理器正常工作的条件之一，手机的系统时钟一般为32.768kHz和13MHz。32.768kHz时钟用作开机时钟，若此时钟信号不正常，则逻辑电路不工作，手机不可能开机。
     检测时钟信号时，用示波器测13MHz时钟输出端上的波形，如果无波形则检测13MHz晶振及谐振电容是否损坏。
    若13MHz时钟输出端上有波形，接着测试处理器时钟输入脚有没有波形，如没有，应检查线路中电阻、电容、放大电路是否虚焊、无供电及损坏。
    另外，有些手机的时钟晶振采用的是26MHz，它产生的振荡频率要经过中频芯片分频为13MHz后再供给微处理器。

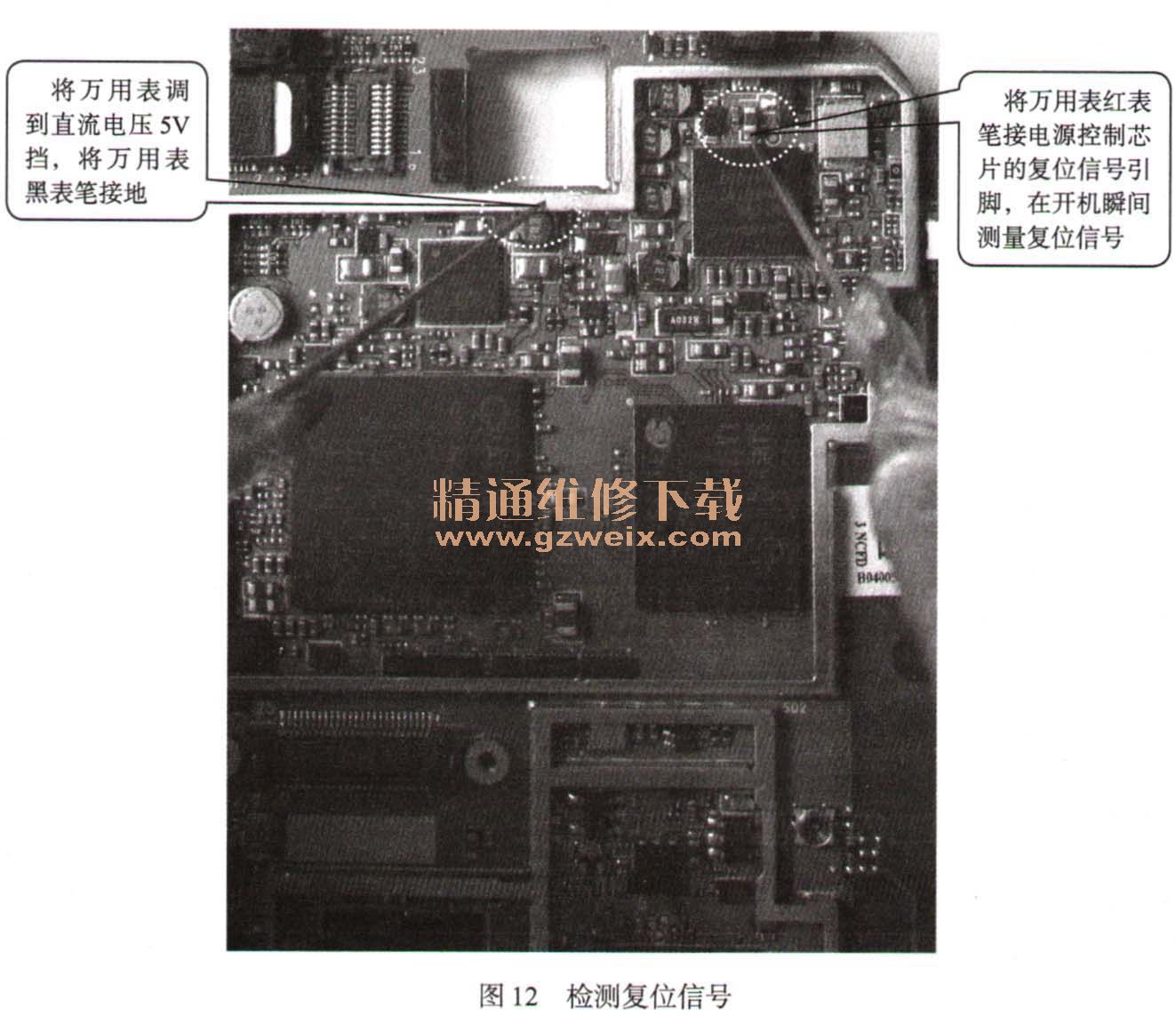

    复位信号也是微处理器工作条件之一，符号是RESET，简写为RST。复位一般直接由电源控制芯片通往微处理器，或使用一个专用复位小集成电路。复位在开机瞬间存在，开机后测量时已为高电平，如图12所示。如果需要测量正确的复位时间波形，应使用双踪示波器，一路测微处理器的电源，一路测复位，但在维修中发现，因复位电路不正常引起的手机不开机并不多见。

（6）逻辑电路不正常引起的不开机
    逻辑电路重点检测处理器对各存储器的片选信号CE和许可信号OE，这些信号很重要，但关键是必须会寻找这些信号。由于越来越多的手机逻辑电路采用了BGA封装的集成电路，给查找这些信号带来了很大的困难。有条件的话最好对照图纸来查找这些信号及其测量点。片选信号是一些上下跳变的脉冲信号，如果各存储器都没有片选信号，说明微处理器没有工作，应重点检查微处理器是否虚焊。如果某个存储器的片选信号没有，多为该存储器损坏。如果片选信号都有，说明微处理器工作正常，可能是软件故障、总线故障或某个存储器损坏。
    手机在使用中经常会引起机板变形，如按按键、摔、碰等外力原因会引起某些芯片脱焊，一般补焊或重焊这些芯片会解决大部分问题。当重焊或代换正常的芯片还不能开机，并且使用免拆机维修仪读写也不能通过时，应逐个测量外围电路并代换这些芯片，如图13所示。

 （7）软件不正常引起的不开机
     手机在开机过程中，若软件通不过就会不开机。软件出错主要是存储器资料不正常，当线路没有明显断线时，可以先代换正常的码片、版本或重写软件。有的芯片内电路会损坏，即使重写也不能通过。重写软件时应保存原来资料，以备应急修复。
