2.5不识卡故障诊断及维修
     智能手机不识卡是一个可大可小的故障，小则或许是很简单的接触不良问题，大则可能是需要更换处理器的大故障。但一般各类手机的SIM卡电路还都是比较简单的，维修起来只要思路正确，方法得当，一般都能排除故障。
    智能手机不识卡故障通常由以下几点原因造成：
    1）SIM卡脏或已损坏。
    2）SIM卡座触点变形或已经氧化。
    3）SIM卡供电中的稳压器损坏。
    4）SIM卡供电电路中的滤波电容或电感损坏。
    5）SIM卡时钟信号不正常。
    6）处理器虚焊或损坏。
    智能手机中的SIM卡，无论是大卡还是小卡，卡座都有几个基本的SIM卡接口端：卡时钟（SIMCLK）、卡复位（SIMRST ）、卡电源（SIMVCC ）、地（SIMGND）和卡数据（SIMI/O或SIMDAT ）。卡座在手机中提供手机与SIM卡通信的接口，通过卡座上的弹簧片与SIM卡接触，所以弹簧片变形，会导致SIM卡故障，显示“检查卡”“插入卡”等。
    SIM卡电源有3V、5V两种，我们使用的手机SIM卡通常是5V。SIM卡时钟是3.25MHz；I/O端是SIM卡的数据输入输出端口。当激活SIM卡电路时，在SIM卡时钟和卡数据端口可以测到脉冲信号形。
    SIM卡不识卡故障维修方法如下：

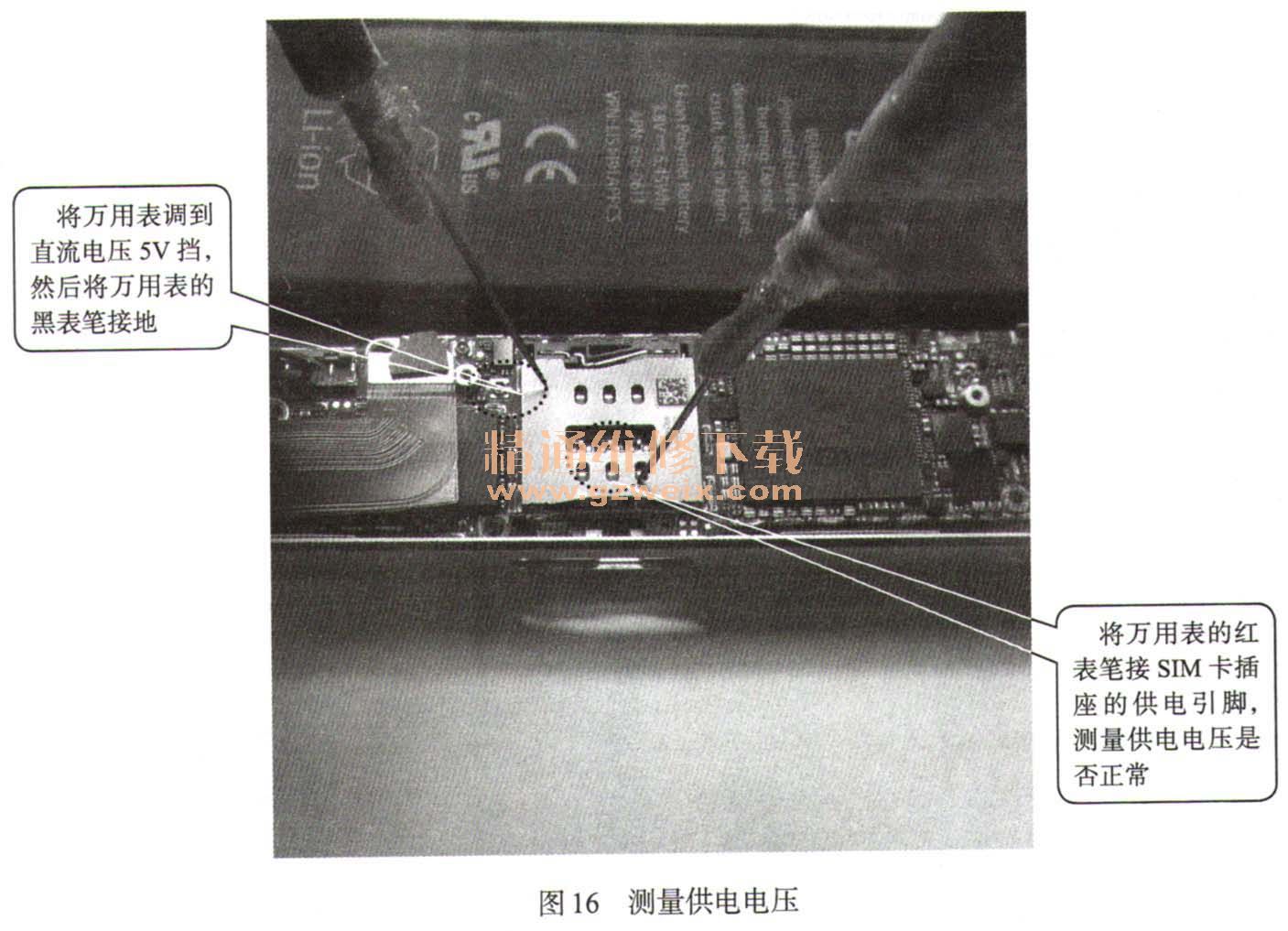

    1）测量SIM卡座的SIMRST、SIMI/O、SIMCLK、SIMVCC等信号，在开机瞬间测量。若无SIM卡的供电（SIMVCC），则检查卡的供电电路，并注意卡供电线上的电容以及卡的供电保护管是否漏电，如图16所示。

    2）检查SIM卡座与电源或微处理器之间的通信线，看是否有损坏的元件。
    3）检查电池检测电路和卡的开关电路。
    4）检查SIM卡的SIMCLK频率与幅度，它一般由微处理器将13MHz信号分频或由电源输出，或由微处理器本身输出。SIM卡的SIMCLK频率一般采用3.25MHz或1.083MHz，幅度与供电信号一致。
    5）检查微处理器与电源控制芯片之间SIM卡通信线路中的元件。
    6）若上述均正常，则可能是微处理器或电源控制芯片接触不良或损坏。
    2.6显示故障诊断及维修
    1．智能手机显示故障原因分析
    智能手机显示故障的原因一般包括：
    1）显示屏损坏或显示排线断裂。
    2）显示排线内联座接触不良或显示接口导电橡胶接触不良。
    3）显示屏接口各脚电压不正常。
    4）屏示显外围电路不正常。
    5）电源控制芯片、处理器等虚焊或损坏。
    6）软件故障。
    对于智能手机显示屏显示故障，首先应区分是显示屏与显示屏接口不良，显示电路不良，还是背光灯问题。一般来说，显示电路的故障率相对较低，显示不良多为显示屏导电橡胶接触不良引起。对于摔过的机器或进水的手机，出现无显示故障则大多为显示屏损坏，如图17所示。

    2．智能手机显示故障维修
    显示部分的故障有：不显示、显示淡、白屏、黑屏、缺笔画、显示颠倒等。若出现不显示、显示不正常等故障，可通过测有无显示数据来判断故障的部位。如果显示数据不正常，说明故障出在主板控制电路或软件；若显示数据正常，说明故障出在显示屏。故障通常是由断线、虚焊、接触不良、显示屏损坏、与显示屏有关的元件变质损坏、软件等原因引起的。可根据所测数据情况，分别检修并予以排除。
    智能手机显示故障维修方法如下：
    1）检查显示屏与主板的接口及排线是否正常。显示屏与主板的连接方式有导电橡胶、焊接、簧片、内联座、排线等。检修焊接和簧片连接方式接口时，注意虚焊和簧片的擦洗及弹性，如图18所示。

    在检修并行数据接口的显示故障时，如出现对比度不正常现象，应特别注意与显示屏相连的电容（产生显示所需的阶梯电压）是否有虚焊、断线、漏电、容量减小等情况。
    2）检查显示屏供电电压是否正常。供电通常用VCC或VDD表示，一般情况下供电都是2.8V直流电压。除了检查供电正极以外还要检查接地端是否出现断线。
    3）显示屏上的所有像素都能受控。只有显示屏上的所有像素都能受控，显示屏才能正确显示所需的内容。对于串行接口的显示电路，控制信号主要包括LCD-DAT（显示数据）、LCD-CLK（显示时钟）、LCD-RST（复位）3个信号；对于并行接口的显示电路，控制信号主要包括8位数据线（D0-D7）、地址线（ADR）、复位（RST）、读写控制（W/R）、启动控制（LCD-EN）等。
    无论是串行接口的显示电路还是并行接口的显示电路，这些控制信号出现故障时，一般会出现不显示、显示不全等情况，维修时可通过测量各控制信号的波形进行分析和判断。这些信号在手机开机后若显示内容变化时一般都能测量到。若无波形出现，说明显示控制电路或软件有故障。
    显示启动控制线或显示片选等信号一般用PD-EN、LCD-EN、SCE或XCS等表示，它们是一个2.8V的脉冲信号，如图19所示。

    显示数据用LCD-DAT表示，采用并行接口的通常为D0~D7这8条数据线；串行接口为一条线，是一个2.8V的脉冲信号。
    显示时钟用LCD-CLK表示，是一个2.8V的脉冲信号。
    显示复位用LCD-RST表示，是2.8V的直流电压。
    显示地址线用A0表示，是一个2.8V的脉冲信号。
    显示读写控制用R/W表示，是一个2.8V的脉冲信号。
    显示对比度用VLCD表示，调整对比度电压可改变屏显示黑、白深浅的不同程度，是2.8V的直流电压。
    4）检查显示屏的对比度电路。有些手机的显示屏还有一个对比度控制脚，由外电路输入的控制电压进行控制，也有些手机的对比度则是通过软件进行控制的。当对比度电压不正常时，显示屏会出现黑屏（对比度过深）、白屏（对比度过浅）、不显示等故障，可通过测量对比度电压、重写正常的软件进行分析和维修。
    需要说明的是，对于并行接口的显示屏，当出现对比度不正常时，要特别注意检查和显示屏相连的几个电容，当这些电容不正常时，对显示对比度影响很大。
    5）若主板上供电和控制信号均正常，就要考虑显示屏是否损坏，有条件的话可用正常的屏进行替换试验（特别是进水机和摔机）。
