摘要：由于迪尔4450自走式喷药机无法满足我场对玉米喷施矮壮素的要求，本文讲述了通过改变转向轴和支臂的尺寸而改变喷药机的离地间隙，从而达到玉米化控的要求而又不伤害玉米的目的。

    随着农场现代化大农业的快速发展，玉米效益高的特点日益显现，因此玉米种植面积不断增加，玉米的化控工作也随之显现的尤为重要。现在我场拥有的迪尔4450型喷药机械可以满足喷施封闭药、苗后药和叶面肥的要求，但却无法满足我场现在对玉米喷施矮壮素的要求，为此将迪尔4450喷药机进行了改装。
    1 改装依据

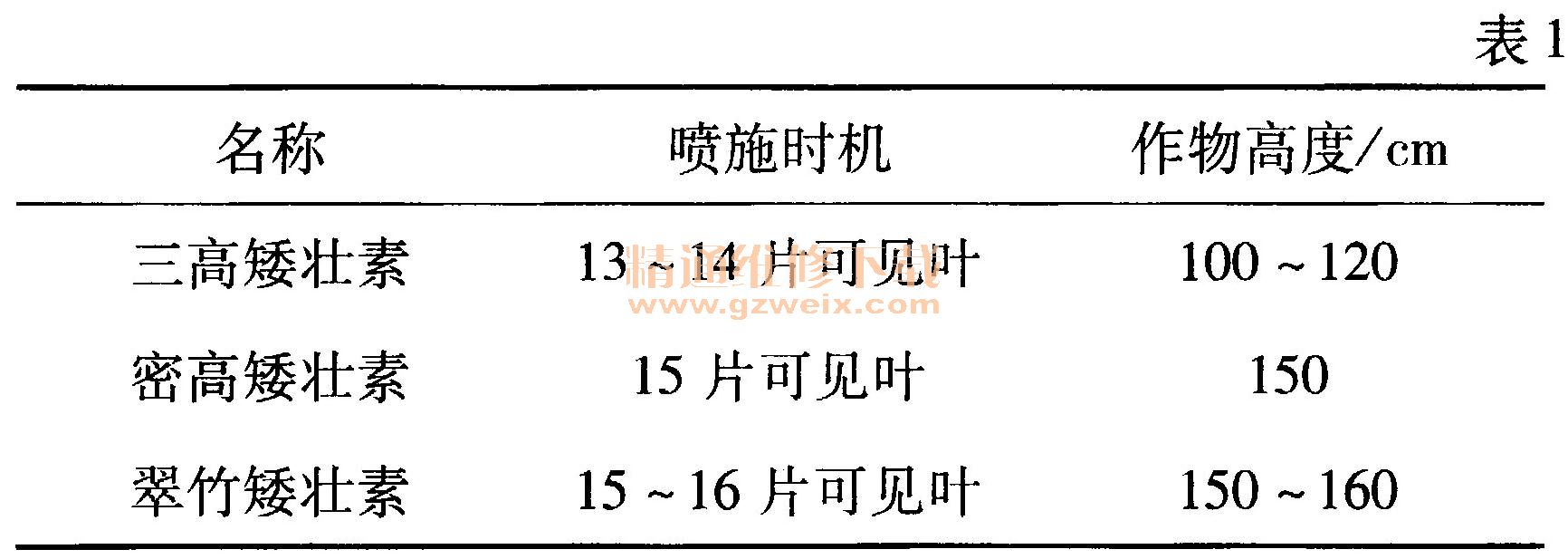

    玉米的化控日期和玉米的生育时期有关系。现将我场普遍用的矮壮素分类、喷施时机和玉米作物高度统计如表1所示：
    由表1可见，喷施密高和翠竹时玉米的高度已达到了1.5 m以上，而迪尔4450喷药机的离地间隙只有1.27 m，如果将喷药机的离地间隙增加40 cm便可以完全满足实际的使用要求。

    2 增加离地间隙
    迪尔4450自走式喷药机的离地间隙是指喷药机前桥、后桥与地面的间隙。而间隙的主要表现在支臂的长度。因此只要增加支臂以及其内部转向轴的长度就达到了增加离地间隙的目的。
    2.1转向轴的加长
    通过观察原轴我们发现，轴的固定方式是上下螺栓固定，定位是由上下两个铜套定位；要增加轴的长度，最简单的方法是将中间光轴部分的长度增加400 mm，使轴的总长度得到增加。
    该轴无特殊要求，因而选用高频淬火处理的45号钢。考虑到轴的结构工艺，轴端应有倒角，在需磨削加工轴段应留有砂轮越程槽。
    2.2改装支臂
    因为轴的伸长部位在φ50～φ90 mm之间，原支臂的下定位凸台不能满足轴的通过，所以需要车掉，变成直径为φ100 mm的内壁。
    增加支臂长度，我们的方法是增加一个连接套和下支臂。因此原车的支臂现在改为上支臂。
    连接套起连接作用，连接上支臂和下支臂。4个连接套结构一样。材料为铸铁。1个轴套为2个部分，通过左右2个筋板上的四个螺栓孔，用螺栓把连接套夹紧在上支臂上，利用下面的6个螺栓孔，使连接套与下支臂连接，起到它应有的连接作用。
    下支臂分前后两种，前面2个是转向支臂，肩负着定位轴和支撑铜套的作用。后面2个只起着连接机车主体与车轮之间的作用。下支臂的材料为铸铁，由模具直接铸造而成，之后采用切削和磨削的方式达到使用要求。

    3 安装自救绞盘
    由于玉米化控的时期是雨水多发期，玉米地散墒慢，喷药机作业时容易淤车，因此我们在本机加装一个自救绞盘来解决这个问题。
    3.1绞盘的安装
    绞盘属于辅助设备，安装必须以方便使用、方便维修、安全可靠、不影响机车的作业为前提。
    绞盘的安装位置选择在前桥下中心或后桥下中心上，由于喷药机是四轮驱动，所以安装在前桥、后桥上都可以，这里选择安装在前桥上。
    绞盘要安装在喷药机上，应先制作一个支架，支架焊接在前桥上，制作以安全可靠为标准。
   3.2绞盘选择及参数

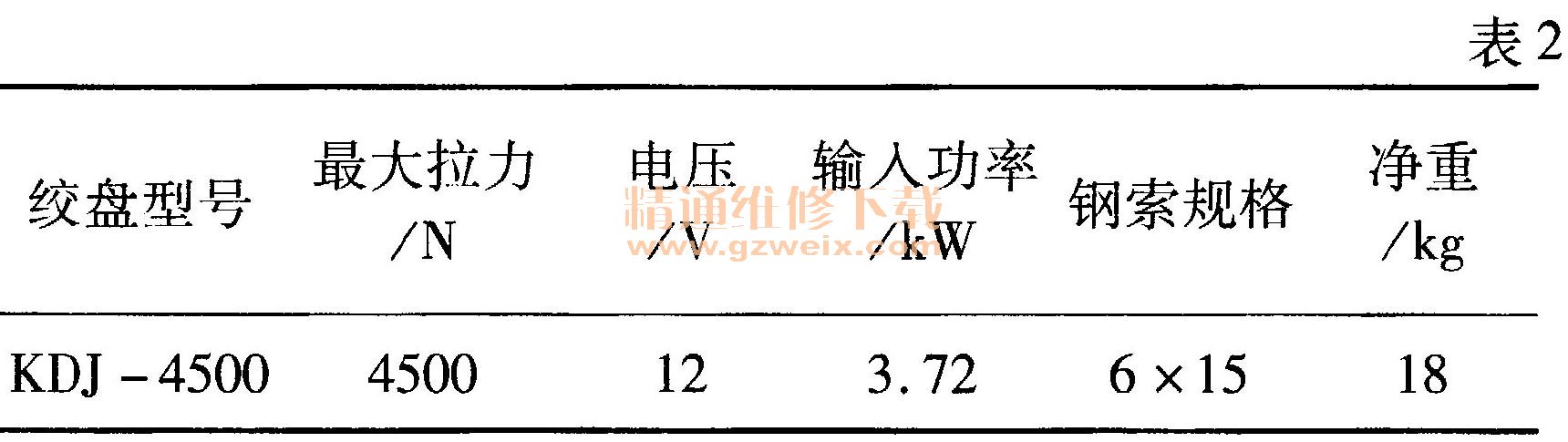

    机车的自重是2600 kg，药罐装满容量水的重量是7000 kg，我们选择的是KDJ-4500的绞盘，绞盘的尺寸如表2所示。

    3.3自救方式
    自救方式可以做一个地锚，将地锚埋入土中，转动绞盘，当地锚承受的阻力达到机车的行走要求的力时，喷药机运动，脱离淤车的地方，正常作业。也可以把绞盘扣在树木进行自救。
    4 结论
    经过实际作业，在满足喷药效果的前提下，已经满足不伤害玉米的要求，改装效果良好，可以投入使用。
