摘要：恒流溢流泵是农用拖拉机全液压转向系统常用的一种齿轮泵，这种泵在使用过程中常因恒流溢流阀等零件磨损而使输出压力和流量降低，影响转向系统的正常工作。本文重点介绍了恒流溢流泵的构造、工作原理、拆装、检修、故障及维护等专业知识，为专业维修者提供参考。

    恒流溢流泵是农用拖拉机等全液压转向系统常用的一种流量恒定的齿轮泵。这种齿轮泵是在普通齿轮泵的后端盖内部加装了恒流溢流阀组成的齿轮式泵。能为全液压转向器提供恒定的流量，使其基本上不受油泵或发动机转速的影响，保证液压动力转向系统安全稳定工作。

    1 恒流溢流泵的构造

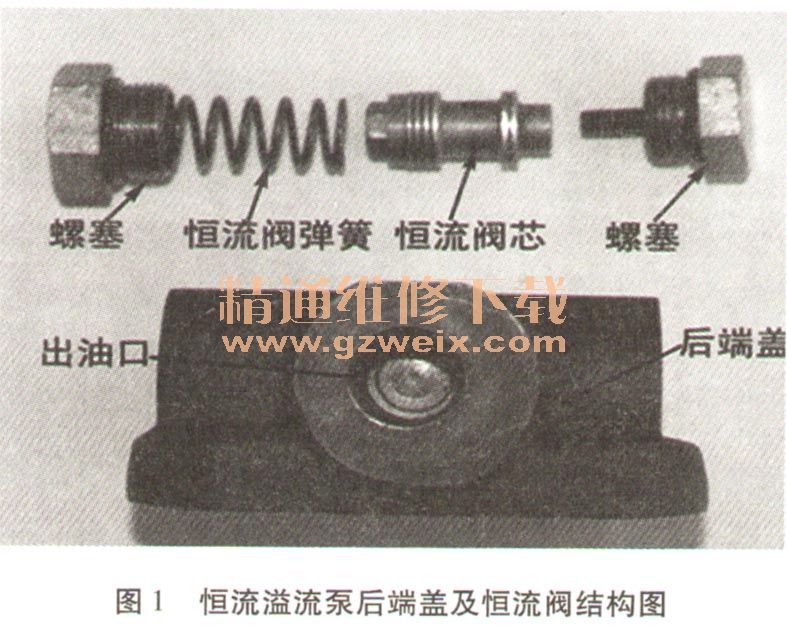

    如图1、图2，恒流溢流泵是在普通齿轮式液压泵的后端盖内装有恒流溢流阀组成。恒流溢流阀主要由阀体、弹簧、恒流阀芯、螺塞等组成，恒流阀阀芯内部装有先导溢流阀弹簧、先导阀芯、调节螺钉等。



    2 恒流溢流泵的工作原理
    如图3所示，恒流阀芯装在泵的后端盖恒流阀体中。当齿轮泵流量大于调定恒流量时，通过恒流阀芯向右移动，将多余的流量通过内部回油通道又回到恒流泵的进油口，使恒流泵出油口流量不随发动机转速改变而有大的改变，基本保持恒定。

    负载增大，恒流泵出油口压力随之增大，当压力大于恒流泵溢流阀的调定压力（一般为12. 5 MPa）时，作用在溢流阀芯上的液压力大于溢流阀弹簧的预压力，溢流阀芯向左移动，恒流阀芯上回油路接通，使恒流阀芯右腔油压力迅速下降，恒流阀芯在左腔油液压力作用下右移到右端极限处，齿轮泵压油腔的油液全部经阀内部通道回到进油腔。
    恒流溢流泵工作压力一般小于调定压力，调定压力根据拖拉机的转向负荷在拖拉机设计时确定。液压元件厂按照拖拉机厂的要求实验恒流泵，并调定好恒流泵的调定压力。调定压力一经调好，就需保持不变。调定压力的大小由紧固螺钉或调整垫片来调节，紧固螺钉拧入（或减小垫片厚度）恒流阀，弹簧的预压力就增大，恒流泵的调定压力就高；反之，恒流泵的调定压力就低。

    3 恒流溢流泵的拆装与检修
    下面以HLCB-D06/06泵为例介绍恒流溢流泵的拆装与检修
    3.1拆卸与检修
    （1）将齿轮泵表面的尘土杂物清理干净；然后放在煤油中清洗，用毛刷或泡沫塑料块将其外部的污垢清除干净。
    （2）在壳体与泵的前后端盖上做好标记，以免在组装时弄错了方位。
    （3）用内六角扳手卸掉连接前、后泵盖与泵体的螺钉，拿下前、后泵盖。然后在两个齿轮轴同方向一端打上标记，以防止装配时出错。
    （4）分别从泵体前端和后端取下前、后浮动轴套。
    （5）取下浮动轴套上的E型油封。
    （6）取下泵前端盖上的挡圈及骨架油封。
    （7）拧下恒流溢流阀端部螺堵。
    （8）取出恒流溢流阀芯和弹簧。
    （9）从恒流溢流阀上拆下安全阀，取出阀芯和弹簧。
    （10）将油封、浮动侧板、齿轮、轴承以及泵体和泵盖等所有零件放进煤油（或清洗液）中用毛刷清洗，然后放在清洁的地方干燥。
    （11）对齿轮及轴颈、泵体等零件用目测法，检查有无损伤。如发现侧板有轻度痕迹，可用研磨膏在一级精度的平板上研磨；若磨损严重，应更换新侧板和泵体。
    （12）泵体内的上、下两个圆弧面允许有轻度研伤。因为新泵经过性能试验后就有这种痕迹，由于轴承有间隙，在泵的高压排油侧液压分力的作用下，必然研出这种痕迹，所以在此部位发现轻度研伤是正常现象。如起毛刺，可用油石条打磨平。
    （l3）检查齿轮齿面啮合处，如有毛边和凸棱应用油石磨平。
    （14）用目测法检查各种橡胶密封件，如发现变形应更换。
    3.2检修后的装配顺序
    拆检完毕和更换零件后要进行装配，这时齿轮泵的各种零件应准备齐全（包括橡胶密封件等），装配前应对各个零件进行认真检查。装配时，对零件进行必要的润滑，防止野蛮装配。
    （1）将前浮动轴套涂油后装入泵体前端，注意轴套带卸荷槽一侧应朝向泵体，且卸荷槽大的一侧朝向油泵进油口，方向不要装反。
    （2）将主动齿轮和从动齿轮轴颈及齿轮端面涂油后，从泵体后侧装入（注意主从动齿轮的位置）。
    （3）将后浮动轴套涂油后装入泵体，注意轴套的方向不要装反（卸荷槽大的一侧朝向油泵进油口）。
    （4）将∑型油封装入前、后浮动轴套油封槽中；其应高出浮动轴套0.2～0. 3 mm。
    （5）将泵轴橡胶骨架油封装入前端盖，装上挡圈（注意油封唇口朝向内部）。
    （6）将O型密封圈装入泵体两端的环槽内。
    （7）装上前端盖、后端盖，按规定扭矩均匀拧紧泵体螺栓。
    （8）装入恒流溢流阀。注意阀的安装方向，不要装错。
    （9）按齿轮泵工作时旋转方向转动泵轴观察进、出油口是否正确，如果装配错误立即更正。
    （10）从泵的进油口注满清洁的工作油，再用手转动泵轴，应能均匀转动，不应有过紧、过松的手感。泵检修完成后，其技术性能可否达到技术指标，要在试验台上检测。
    （11）修后应将其进、出油口用塑料塞堵紧，以防污物进入。

    4 恒流溢流泵的常见故障
    4.1溢流阀磨损
    恒流溢流泵的溢流阀常见的有两种，一种是球阀，另一种是锥形阀，磨损较严重时，会关闭不严，造成恒流泵输出压力过低，流量减少，使转向系统不能正常工作。对于此种情况，要更换磨损的钢球或修复磨损的锥形阀，并进行配对研磨，保证其具有良好的密封性。
    4.2齿轮泵磨损
    齿轮泵磨损主要表现在齿顶与泵壳之间的磨损，齿轮端面与浮动轴套的磨损，磨损后会出现较为严重的内漏，造成泵的压力和流量降低，影响整个液压系统的工作。

    5 恒流溢流泵的维护
    （1）保证使用清洁的液压油。并应进行定期更换滤芯和液压油。
    （2）保证液压油箱中的油面高度，保证液压油箱盖的通风与密封。
    （3）保证进油管路连接可靠，防止油泵吸空产生过热现象而出现异常磨损。
    （4）不要随意调节溢流阀的开启压力。
