七、集成电路的基本知识
3.7.1认识集成电路
将一个单元电路的主要元件或全部元件都集成在一个介质基片上，使其成为具备一定功能的完整电路，然后封装在一个管壳内，这样的电路称为集成电路。其中所有元件在结构上已组成一个整体，这样，整个电路的体积大大缩小，且引出线和焊接点的数目也大为减少，从而使电子元件向着微小型化、低功耗和高可靠性方面迈进了一大步。电路中常见的集成电路如图72所示。
7.2集成电路的引脚分布
在集成电路的检测、维修、替换过程中，经常需要对某些引脚进行检测。而对引脚进行检测，首先要做的就是对引脚进行正确地识别。必须结合电路图能找到实物集成电路上相对应的引脚。无论是哪种封装形式的集成电路，其引脚排列都有一定的规律，可以依靠这些规律迅速判断出引脚。
1．单列直插式集成电路引脚的分布规律

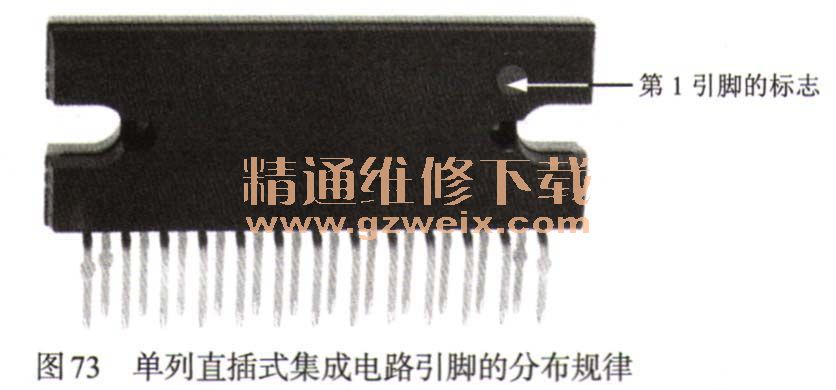

常见的单列直插式集成电路，在引脚1那端都会有一个特殊的标志。可能是一个小圆凹坑、一个小圆孔、一个小半圆缺、一个小缺脚、一个小色点等。引脚1通常是起始端，沿着引脚排列的位置顺序依次对应引脚2，3， 4…，如图73所示。
2．双列直插式集成电路的引脚分布规律
一般的双列直插式集成电路，在引脚1那端都会有一个特殊的标志，标志的上方往往是最后一个引脚。顺着引脚排列的顺序，依次对应引脚2，3，4…，至最后一个引脚如图74所示。
3．扁平矩形集成电路的引脚分布规律

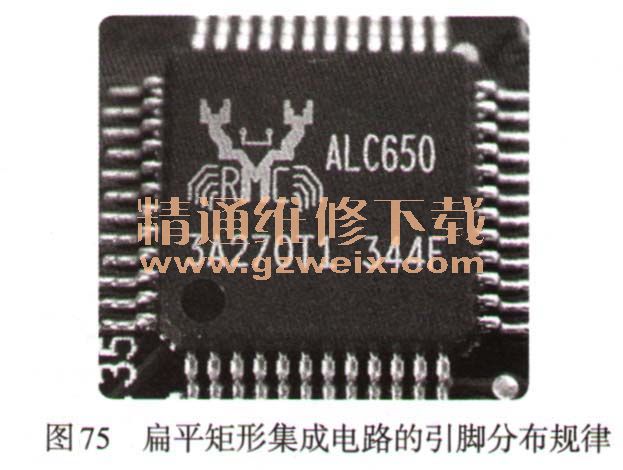

多数情况下，扁平矩形集成电路在引脚1的上方都会有一个特殊的标志，标志的左面往往是最后一个引脚。顺着引脚排列的顺序，依次对应找出引脚2，3，4…，至最后一个引脚，如图75所示。这个标志有可能是一个小圆凹坑，也可能一个小色点等。
7.3集成稳压器
集成稳压器又叫集成稳压电路，是一种将不稳定直流电压转换成稳定的直流电压的集成电路。与用分立元件组成的稳压电源相比，集成稳压器具有稳压精度高、工作稳定可靠、外围电路简单、体积小、重量轻等显著优点。集成稳压器一般分为多端式（稳压器的外引线数目超过三个）和三端式（稳压器的外引线数目为三个）两类。如图76所示为电路中常见的集成稳压器。

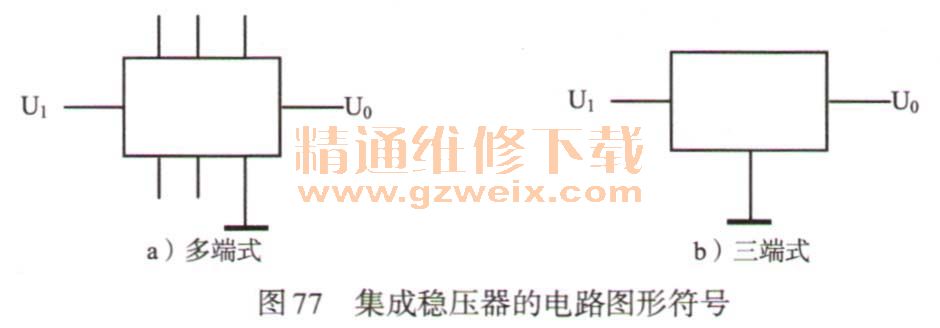

在电路图中，集成稳压器常用字母Q表示，电路图形符号如图77所示，其中图77a为多端式，图77b为三端式。
7.4 集成运算放大器

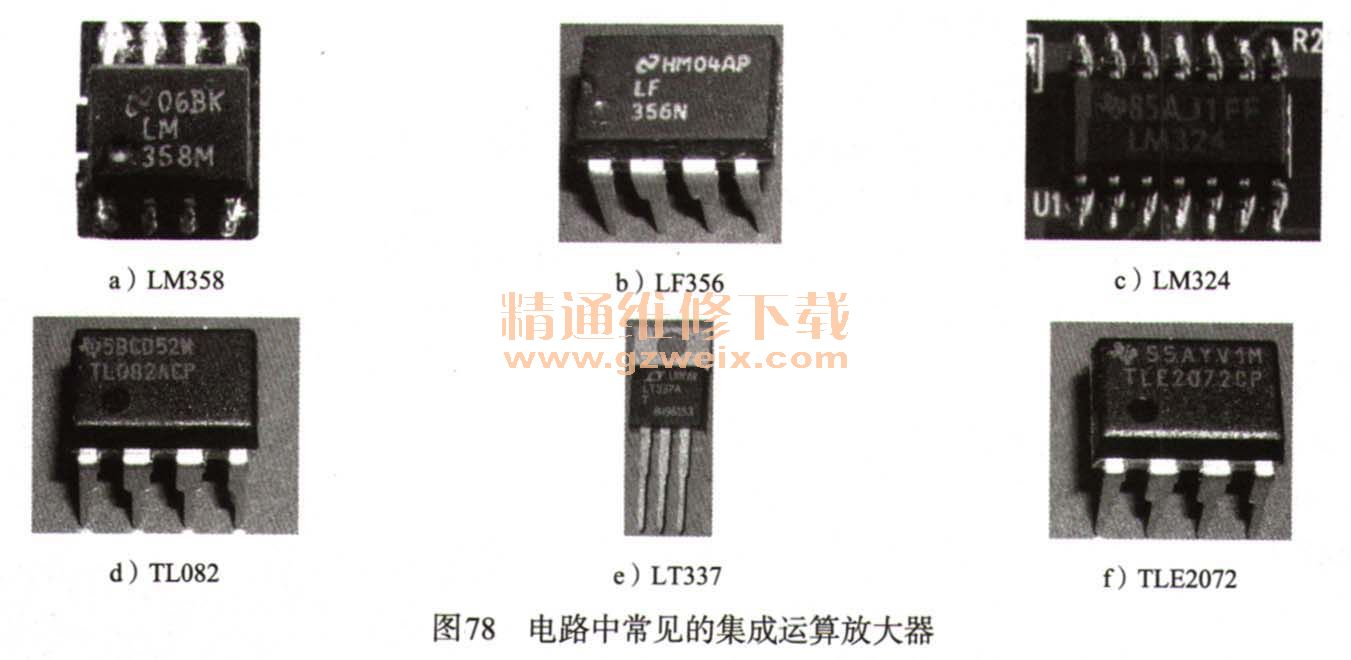

集成运算放大器（Integrated Operationa1 Amp1ifier）简称集成运放，是由多级直接耦合放大电路组成的高增益（对元器件、电路、设备或系统，起电流、电压或功率增加的程度）模拟集成电路。集成运算放大器通常结合反馈网络共同组成某种功能模块，可以进行信号放大、信号运算、信号处理（滤波、调制） 以及波形的产生和变换等功能。如图78所示为电路中常见的集成运算放大器。
在电路中，集成运算放大器常用字母U表示，常用的电路图形符号如图79所示。
