7.5集成电路好坏检测实例
1．集成稳压器好坏判断方法
集成稳压器主要通过测量引脚间的电阻值和稳压值来判断好坏。
（1）测量电阻值
选用数字万用表的二极管挡，用万用表分别测集成稳压器GND引脚（中间引脚）与其他两只引脚间的阻值，正常情况下，应该测得一较小的阻值。如果阻值为零，说明集成稳压器发生短路故障，如果阻值为无穷大，说明集成稳压器发生开路故障。
（2）测量稳压值
将万用表功能旋钮调到直流电压挡的10或50挡（根据集成稳压器的输出电压大小选择）。将集成稳压器的电压输入端与接地端之间加上一个直流电压（不得高于集成电路的额定电压，以免烧毁）。将万用表的红表笔接集成稳压器的输出端，黑表笔接地，测量集成稳压器输出的稳压值。
如果测得输出的稳压值正常，证明该集成稳压器基本正常；如果测得的输出稳压值不正常，那么该集成稳压器已损坏。
2．集成运算放大器好坏判断方法
首先将万用表的功能旋钮调到直流电压挡的10挡。测量集成运算放大器的输出端与负电源端之间的电压值，在静态时，电压值会相对较高。用金属镊子依次点触集成运算放大器的两个输入端，给其施加干扰信号。
如果万用表的读数有较大的变动，说明该集成运算放大器是完好的；如果万用表读数没变化，说明该集成运算放大器已经损坏了。
3．数字集成电路好坏判断方法
通常通过测量数字集成电路引脚的对地阻值，来判定数字集成电路的好坏。
选用数字万用表的二极管挡。分别测量集成电路各引脚对地的正、反向电阻值，并测出已知正常的数字集成电路的各引脚对地间的正、反向电阻，与之进行比较。
如果测量的电阻值与正品的各电阻值基本保持一致，则该数字集成电路正常；否则，说明数字集成电路已损坏。
4．集成稳压器好坏检测实例
用对地电压法检测集成稳压管的好坏方法如下。
步骤01 首先检查待测集成稳压器的外观，看待测集成稳压器是否有烧焦或针脚断裂等明显的物理损坏。如果有，该集成稳压器已不能正常使用了，本次检测的双向晶闸管外形完好，如图80所示，需要进一步进行检测是否正常。

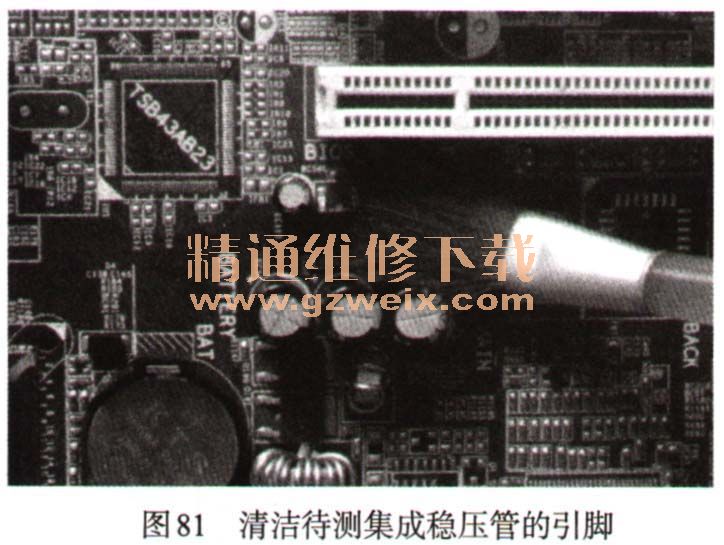

步骤02 清洁待测集成稳压管的引脚避免因油污的隔离作用影响测量的准确性，如图81所示。
步骤03 将待测集成稳压管电路板接上正常的工作电压。
步骤04 将数字万用表功能旋钮旋至电压档的量程20，如图82所示。
步骤05 先给电路板通电，将数字万用表的红表笔接集成稳压器电压输出端引脚，黑表笔接地，如图83所示，记录其读数。
步骤06 如果输出端电压正常，则稳压器正常。如果输出端电压不正常，接着测量输入端电压。接着将数字万用表的红表笔接集成稳压器的输入端，黑表笔接地，如图84所示，记录其读数。
步骤07 如果输入端电压正常，输出端电压不正常，则稳压器或稳压器周边的元器件可能有问题。接着检查稳压器周边的元器件，如果周边元器件正常，则稳压器有问题，更换稳压器。
5．数字集成电路好坏检测实例
通常采用开路检测数字集成电路对地电阻的方法检测数字集成电路是否正常。

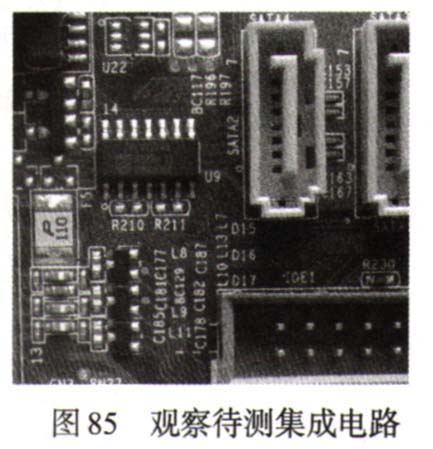

步骤01 首先观察待测数字集成电路的物理形态，看待测数字集成电路是否有烧焦或针脚断裂等明显的物理损坏。如果有，说明数字集成电路已损坏，本次检测的数字集成电路外形完好，如图85所示，须进一步进行测量。
步骤02 用热风焊台将待测数字集成电路取下，接着清洁数字集成电路的引脚，去除引脚上的污物，避免因油污的隔离作用影响检测结果，如图86所示。

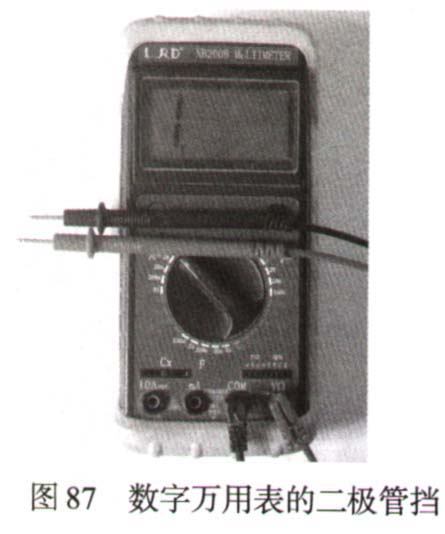

步骤03 清洁完成后，将数字万用表的功能旋钮旋至二极管档，如图87所示。

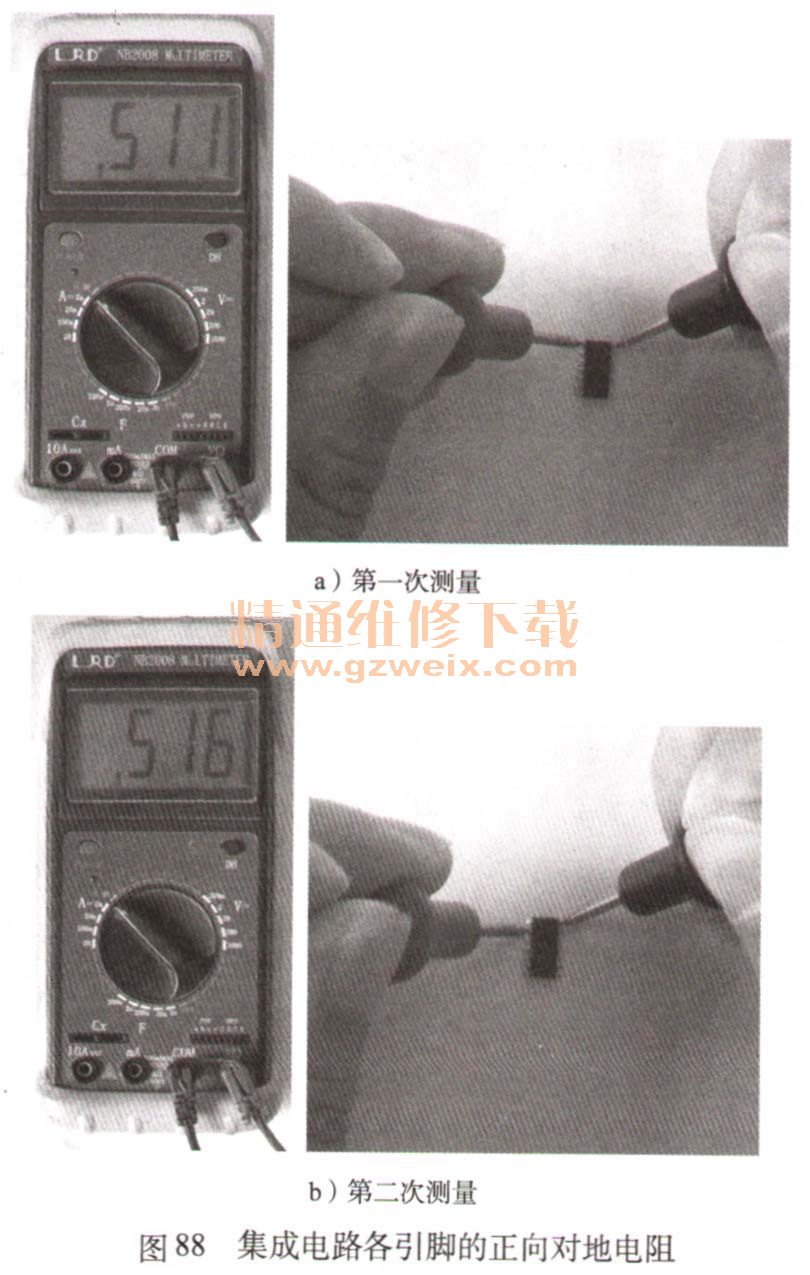

步骤04 将数字万用表的黑表笔接数字集成电路的地端，红表笔分别与其他引脚相接检测其他引脚与地端的正向电阻，如图88所示。

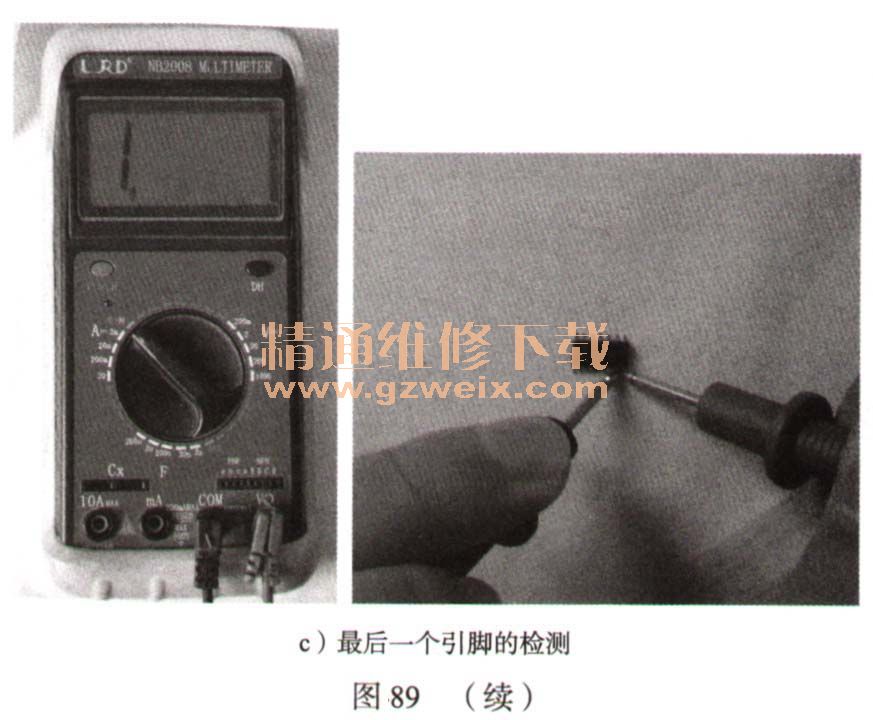

步骤05 将红表笔接地端，黑表笔接其他引脚，去检测地端到其他引脚间的反向电阻，如图89所示。
由于测得地端到其他引脚间的正向阻值为一固定值，反向阻值为无穷大，因此该数字集成电路功能正常。
