四、晶体二极管好坏判断
晶体二极管是利用半导体材料硅或锗制成的一种电子元器件，其在打印机中有十分广泛的应用，晶体二极管通常简称为二极管。
4.1 掌握二极管的基本知识
晶体二极管由P型半导体和N型半导体构成，P型半导体和N型半导体相交界面形成PN结。
晶体二极管的结构特点，使其在正向电压的作用下导通电阻极小，而在反向电压的作用下导通电阻极大或无穷大，这也就是晶体二极管最重要的特性：单向导电性。
制作晶体二极管的材料硅和锗在物理参数上有所不同，而比较明显的区别是硅管的导通压降通常为0.7V左右，锗管的导通压降通常为0.3V左右。
晶体二极管按照构成材料，主要分为锗管和硅管两大类。两者之间的区别是，锗管正向压降比硅管小，锗管的反向漏电流比硅管大。
晶体二极管按照用途，主要分为检波二极管、整流二极管、开关二极管、稳压二极管、光电二极管和发光二极管等。

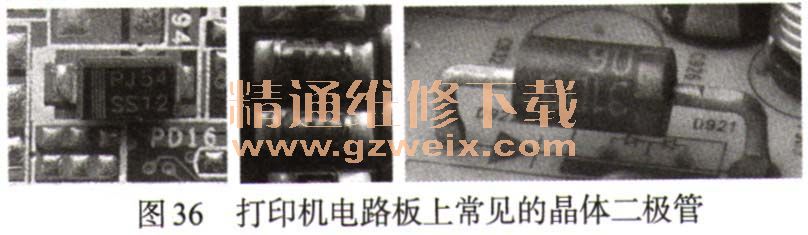

晶体二极管通常使用英文大写字母D表示，其常用图形符号如图35所示。打印机上常见的晶体二极管如图36所示。
4.2 二极管在电路中的应用

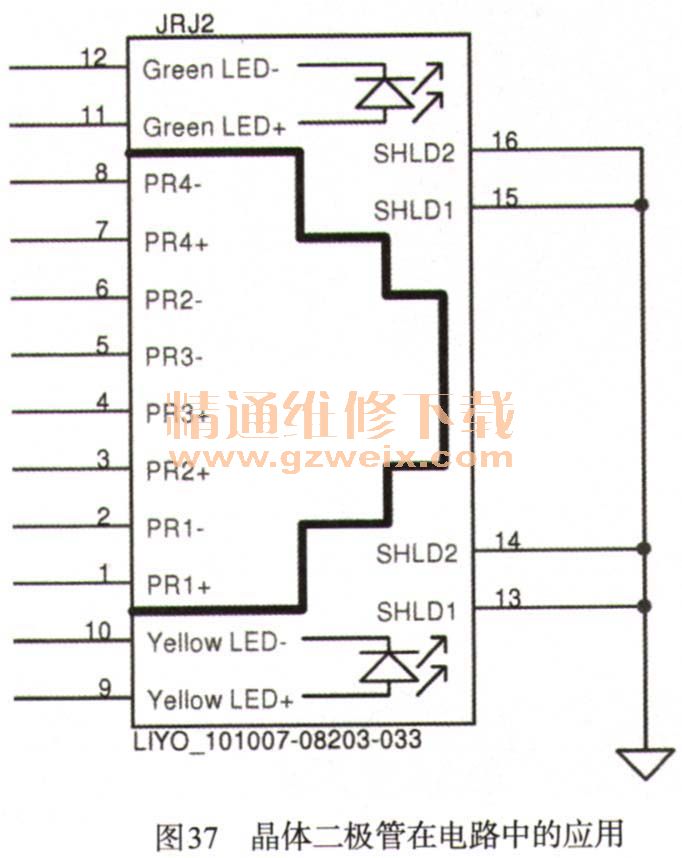

晶体二极管根据不同种类的特点，在电路中主要起到稳压、降压以及作为指示灯等作用。如图37所示，应用于网络接口中的发光二极管主要起指示作用。
1．二极管好坏判断方法
根据晶体二极管的单向导电性，很容易判断晶体二极管的好坏。
通常，在检测晶体二极管时，首先要判别出被测晶体二极管的正极。一般可以根据晶体二极管外壳上的符号标记来辨别，如一些晶体二极管的负极会使用色环表示出来，还有一些晶体二极管使用字母P标注正极。如果不能通过外观判断被测晶体二极管的正、负极，直接测量也是可以的。
使用数字万用表检测晶体二极管好坏的具体方法如下。
步骤01 将数字万用表的功能旋妞调至二极管档，把数字万用表的红表笔接被测晶体二极管的正极，黑表笔接被测晶体二极管的负极。
步骤02 如果被测晶体二极管正向导通，数字万用表显示的是被测晶体二极管的正向导通压降，其单位为mV 。

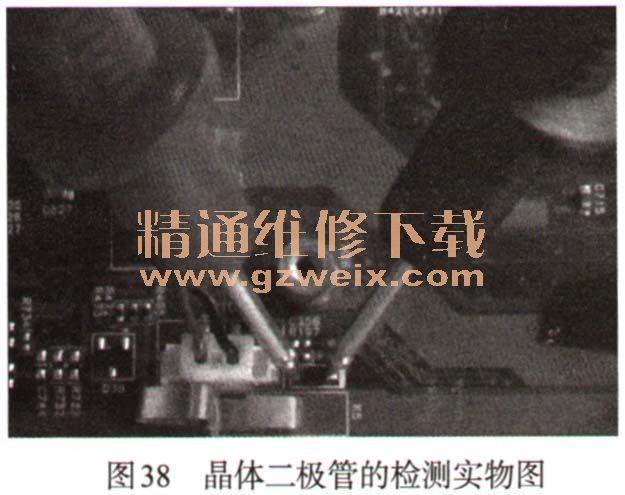

步骤03 性能良好的硅管正向导通压降范围应在400~800mV，性能良好的锗管正向导通压降范围应为200~300mV。如图38所示为晶体二极管的检测实物图。
2. 极管好坏检测实例
步骤01 首先将待测稳压二极管的电源断开，接着对待测稳压二极管进行观察，看待测稳压二极管是否损坏。如果有烧焦、虚焊等情况，说明稳压二极管已损坏。本次待测稳压二极管如图39所示，外形完好，没有明显的物理损坏。

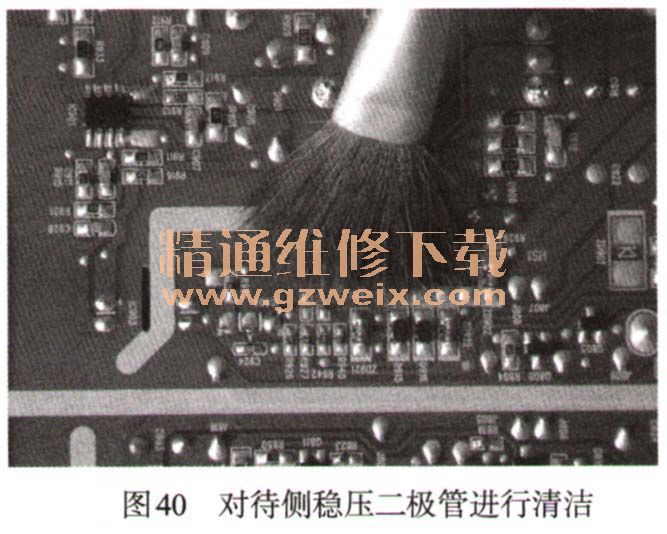

步骤02 为使测量的结果更加准确，用毛刷清洁稳压二极管的两引脚，去除两引脚下的污物，如图40所示。避免油污的隔离使表笔与引脚间接触不实而影响测量结果。
步骤03 清洁完毕后，选择数字万用表的二极管档．如图41所示。
步骤04 将数字万用表的两表笔分别接待测稳压二极管的两极，如图42所示，测出一个固定阻值。

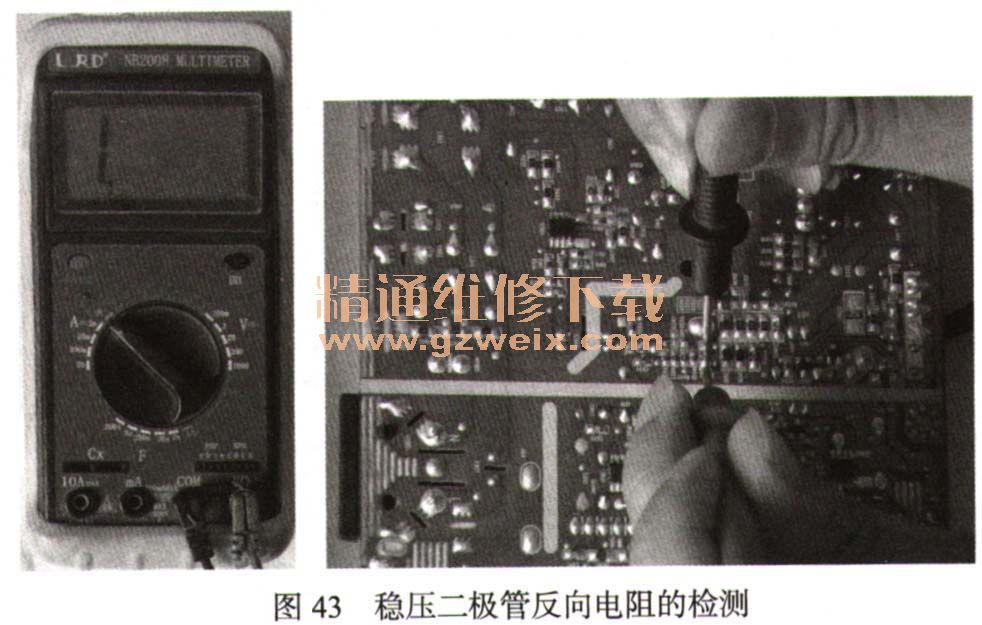

步骤05 交换两表笔再测一次，如图43所示，发现读数为无穷大。
两次检测中出现固定电阻的接法即为正向接法（红表笔所接的为万用表的正极），经检测，待测稳压二极管正向电阻为一固定电阻值，反向电阻为无穷大。因此，该稳压二极管的功能基本下常。
如果待测稳压二极管的正向阻值和反向阻值均为无穷大，则二极管很可能有断路故障；如果测得稳压二极管正向阻值和反向阻值都接近于0，则二极管已被击穿短路；如果测得稳压二极管正向阻值和反向阻值相差不大，则说明二极管已经失去了单向导电性或单向导电性不良。
