五、晶体三极管好坏判断
晶体三极管是打印机电路板上广泛采用的一种电子元器件,常简称为三极管。
5.1 掌握三极管的基本知识
晶体三极管是使用硅或锗材料制成两个能相互影响的PN结,组成一个PNP或NPN结构。中间的N区或P区叫基区,两边的区域叫发射区和集电区,这三部分各有一条电极引线,分别称为基极(B)、发射极(E)以及集电极(C)。
晶体三极管是具有放大能力的特殊器件。
晶体三极管按照制造材料,可以分为硅三极管和锗三极管。
晶体三极管按照导电类型,可以分为PNP型和NPN型。
晶体三极管按照工作频率,可分为低频三极管和高频三极管。
晶体三极管按照外形封装,可以分为金属封装三极管、玻璃封装三极管、陶瓷封装三极管以及塑料封装三极管等。
晶体三极管按照功耗大小,可以分为小功率三极管和大功率三极管。
晶体三极管在电路中常使用字母Q表示。而NPN型晶体三极管和PNP型晶体三极管的图形符号是有所区别的,如图44所示为晶体三极管的图形符号。如图45所示为打印机上常见的晶体三极管。
5.2 三极管在电路中的应用

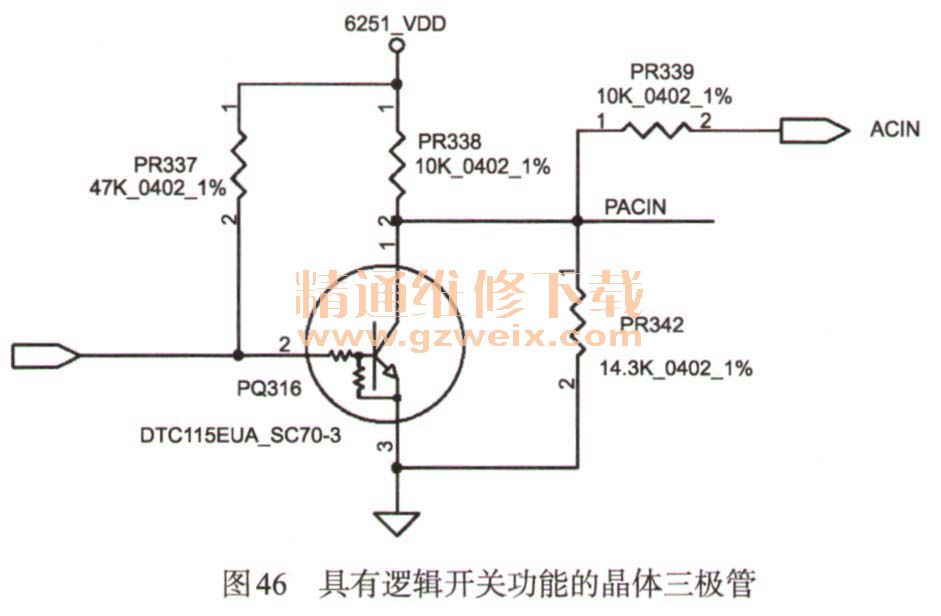

晶体三极管是能够起到放大、振荡以及开关等作用的半导体电子器件,因此常用在放大、谐振、调制以及开关等电路中。晶体三极管的逻辑开关功能应用十分广泛,打印机上大部分的晶体三极管都是具有逻辑开关功能的。如图46所示,PQ316为打印机电路中具有逻辑开关功能的晶体三极管。
5.3 三极管好坏检测实例
1.三极管好坏判断方法
检测晶体三极管好坏主要采用数字万用表的二极管挡,具体方法如下。
步骤01 将数字万用表的功能旋妞调至二极管档,使用数字万用表的红表笔接被测晶体三极管的任一引脚,再用黑表笔分别接其他两只引脚进行检测。
步骤02 如果数字万用表两次测量出的数值都较小(0.2~0.8),而将两只表笔调换位置后再次进行检测时,数字万用表显示溢出符号1或O1,说明红表笔所接的引脚是NPN型晶体三极管的基极。

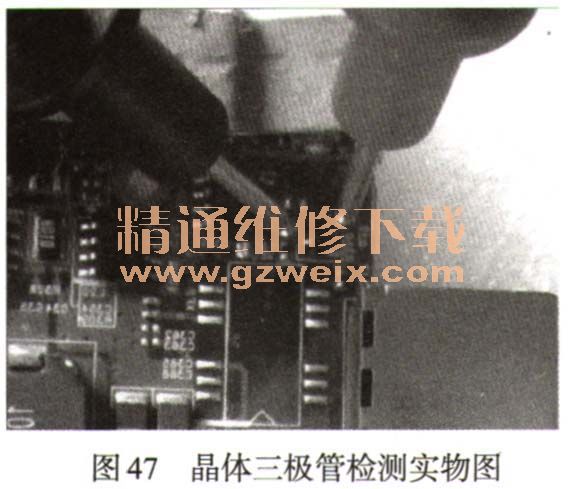

步骤03 如果数字万用表两次测量的数值一个很大、一个很小,那么说明红表笔所接的引脚不是被测晶体三极管的基极,需要更换引脚重新进行检测。如图47所示为晶体三极管检测实物图。
2.三极管好坏检测实例
直插式三极管通常被应用在电源供电电路板中,为了准确测量,一般采用开路测量。
步骤01 首先将待测三极管所在电路板的电源断开,接着观察三极管,看待测三极管有无烧焦、虚焊等明显的物理损坏。

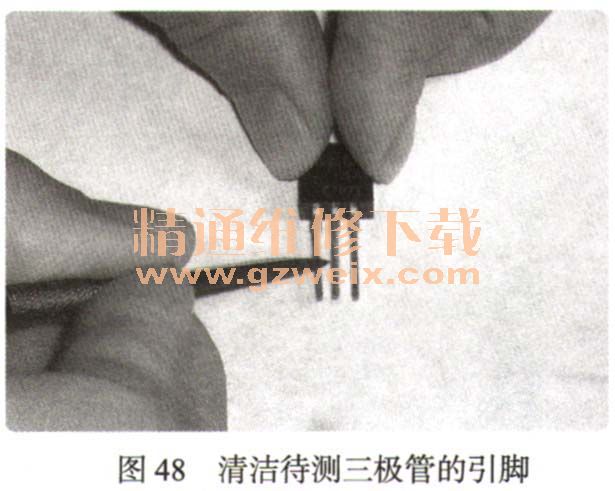

步骤02 如果待测三极管外观没有明显的物理损坏,接着用电烙铁将待测三极管从电路板上焊下。用一把小刻刀清洁三极管的引脚,去除引脚上的污物,如图48所示,避免因污物的隔离而影响测量的准确性。

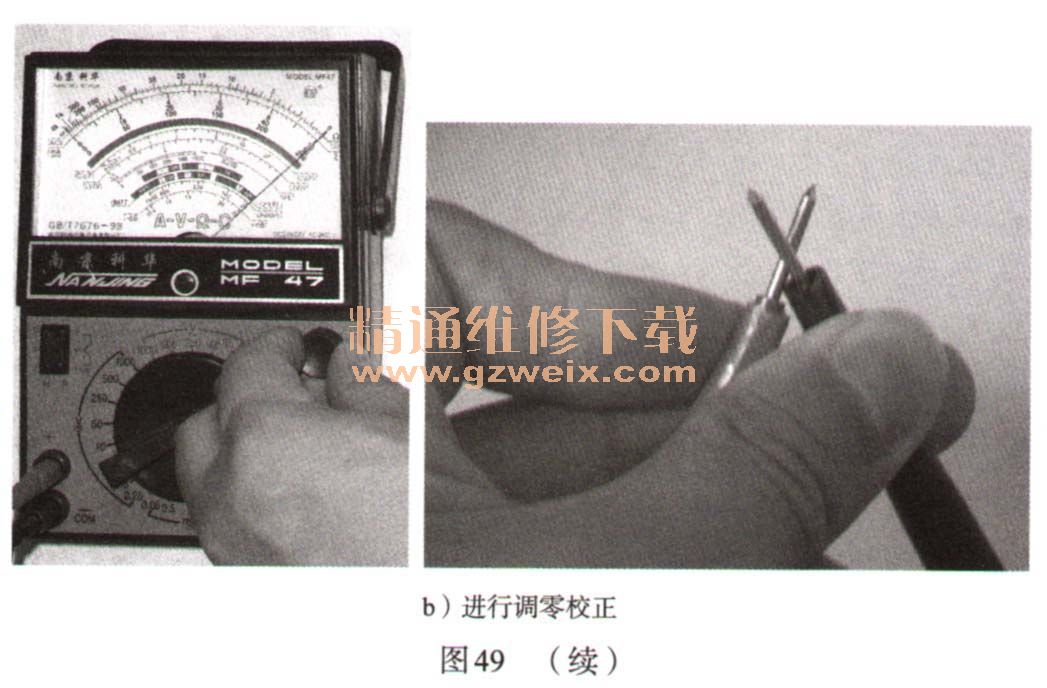

步骤03 清洁完成后,将指针万用表的功能旋妞旋至“R×1k”档,然后短接两表笔进行调零校正,如图49所示。

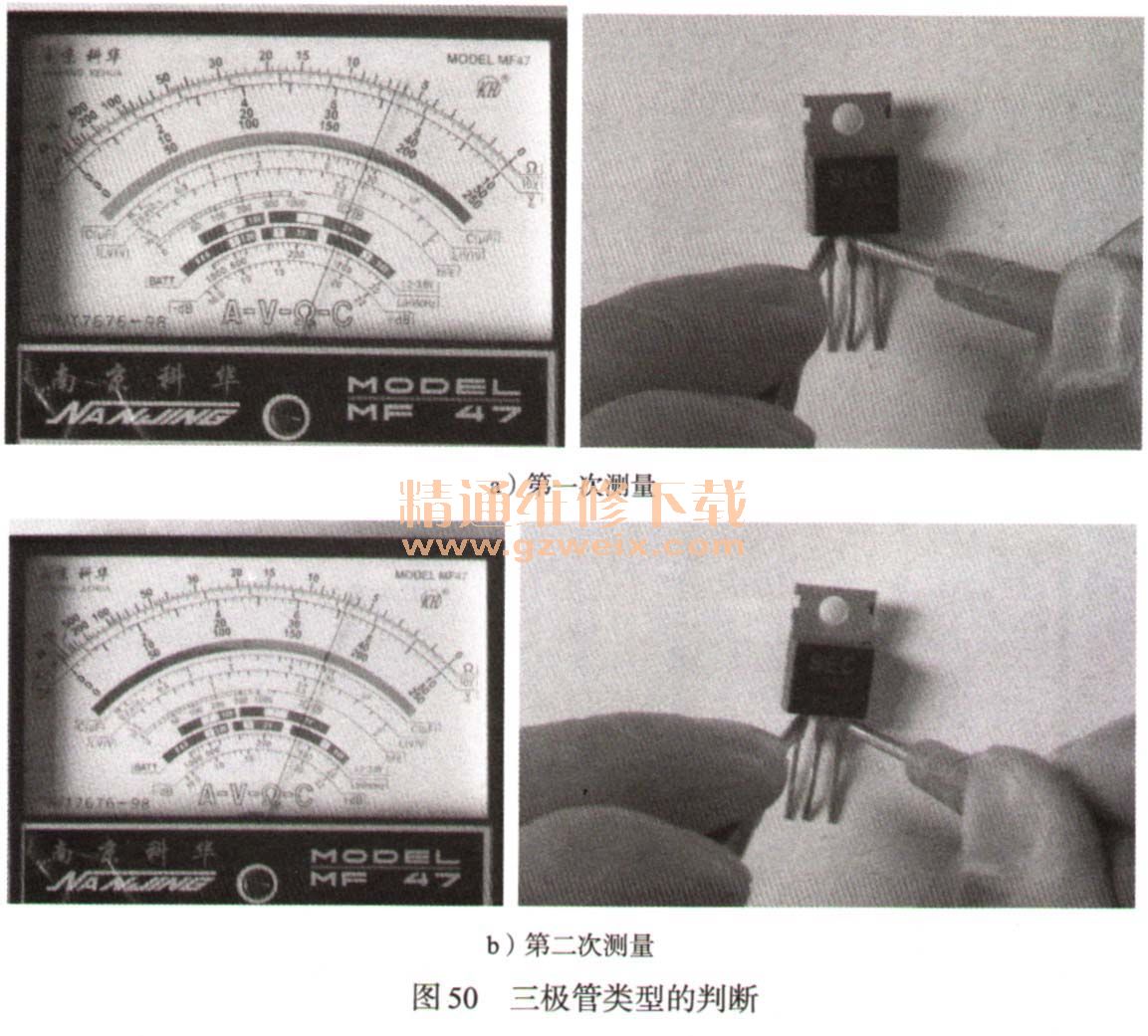

步骤04 将万用表的黑表笔接在三极管某一只引脚上不动(为操作方便,一般从引脚的一侧开始),然后用红表笔分别和另外两只引脚相接,测量该引脚与另外两只引脚间的阻值,如图50所示。
由于两次测量的阻值十分相似,因此可以判断,该三极管为NPN型三极管,且黑表笔所接的引脚为该三极管的基极。

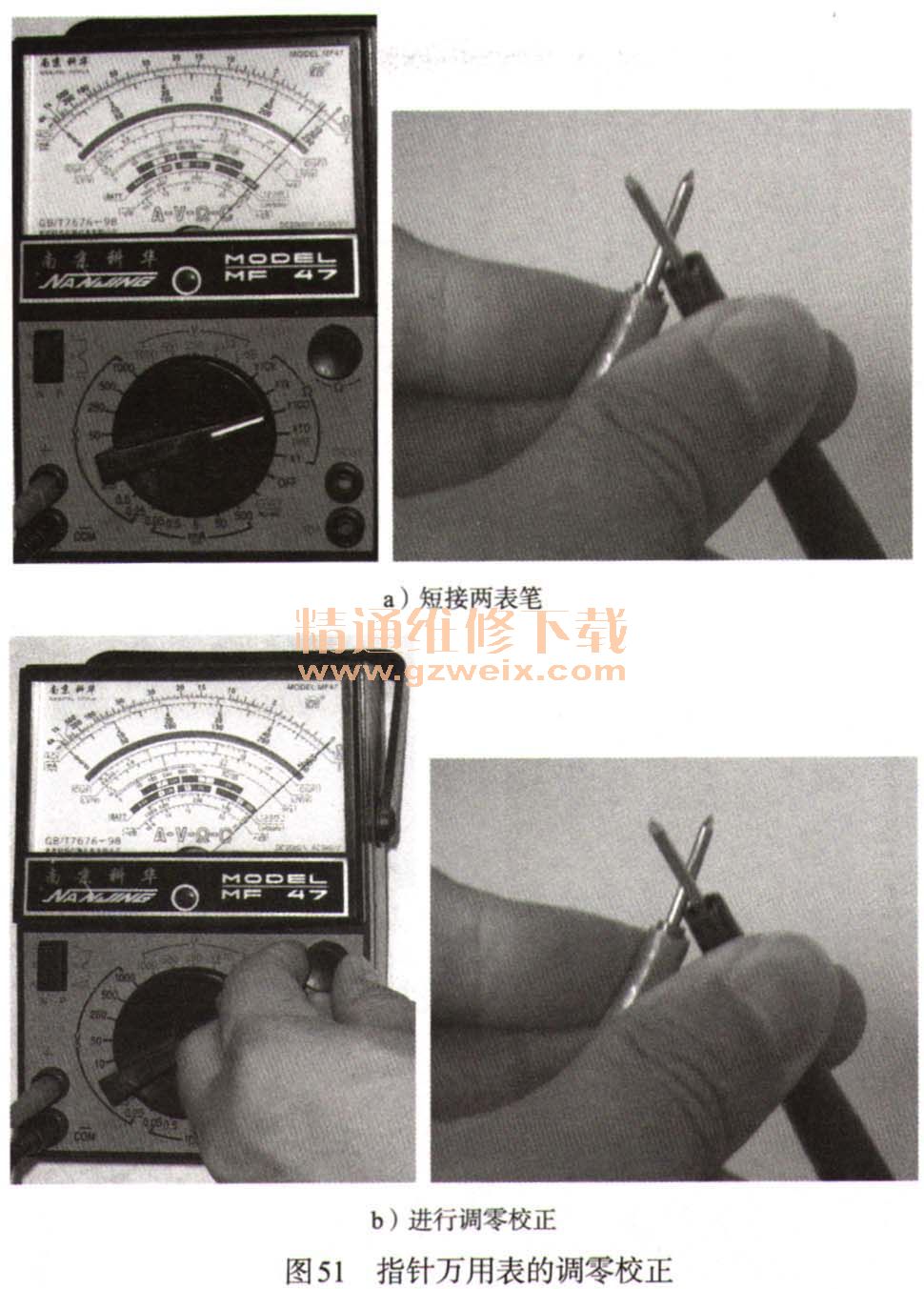

步骤05 将指针万用表的功能旋钮旋至R×10k档,然后短接两表笔进行调零校正,如图51所示。
步骤06 将万用表的红、黑表笔分别接在基极外的两只引脚上,并用一个手指同时接触三极管的基极与 万用表的黑表笔,观察指针偏转,如图52所示。
步骤07 交换红、黑表笔所接的引脚,用同样的方法再测一次,如图3-53所示。
在两次测量中,指针偏转量较大的那次,黑表笔所接的是三极管的集电极,红表笔所接的是三极管的发射极。
步骤08 识别出三极管的发射极和集电极后,将指针万用表的功能旋钮旋至R×1k档,然后短接两表笔进行调零校正,如图54所示。
