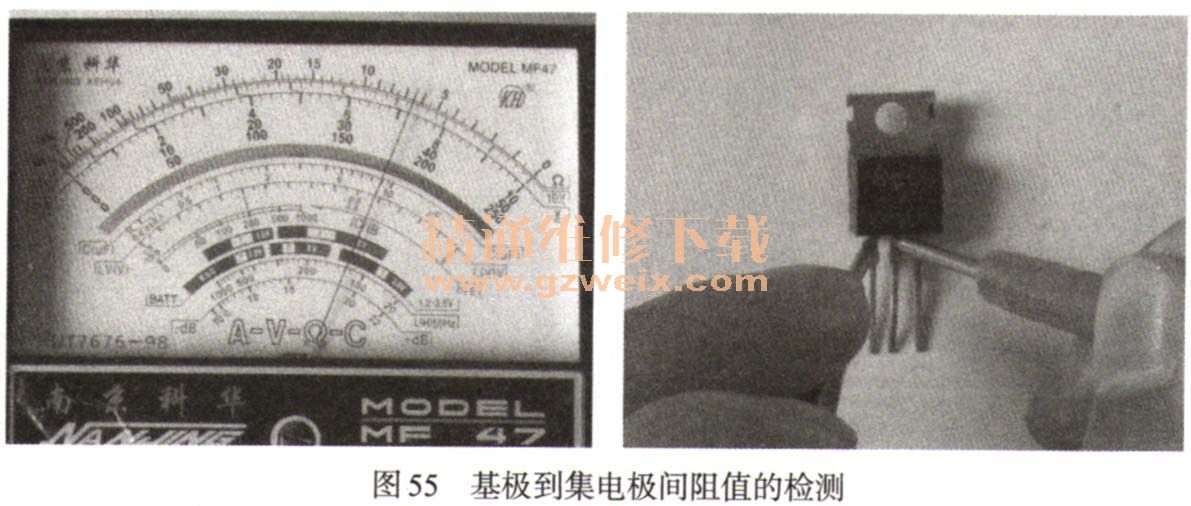

步骤09  将万用表的黑表笔接在三极管的基极上，红表笔接在三极管的集电极引脚上，观察表盘读数，如图55所示。

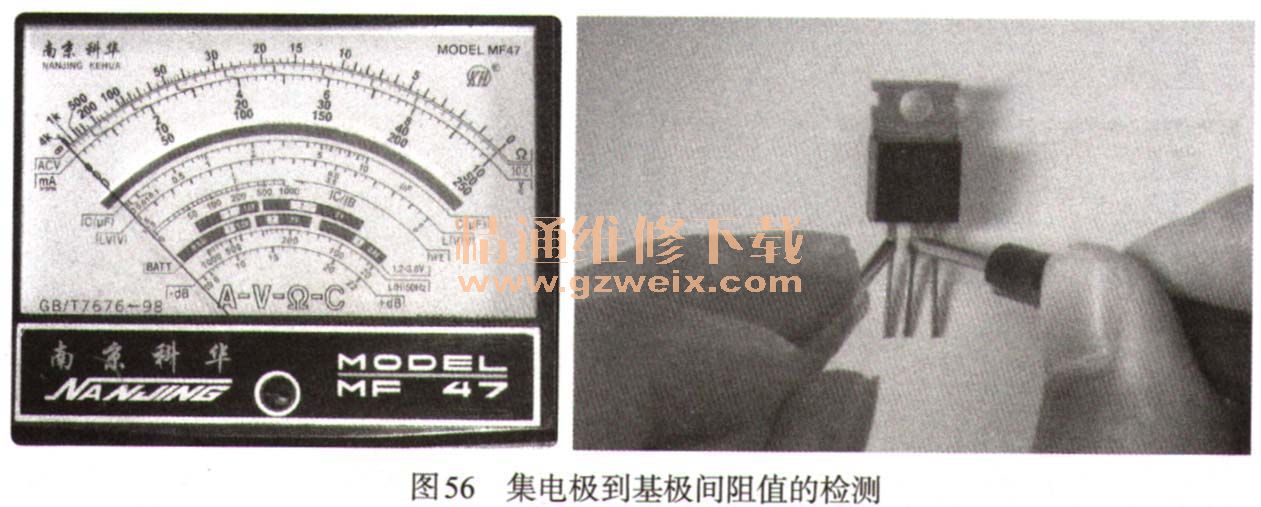

    步骤10  交换两表笔，将红表笔接在三极管的基极引脚上，黑表笔接在三极管的集电极引脚上，观察表盘读数，如图56所示。

    由于三极管基极到集电极间为一较小的固定阻值，且集电极到基极间的阻值无穷大，所以三极管的集电结功能正常。

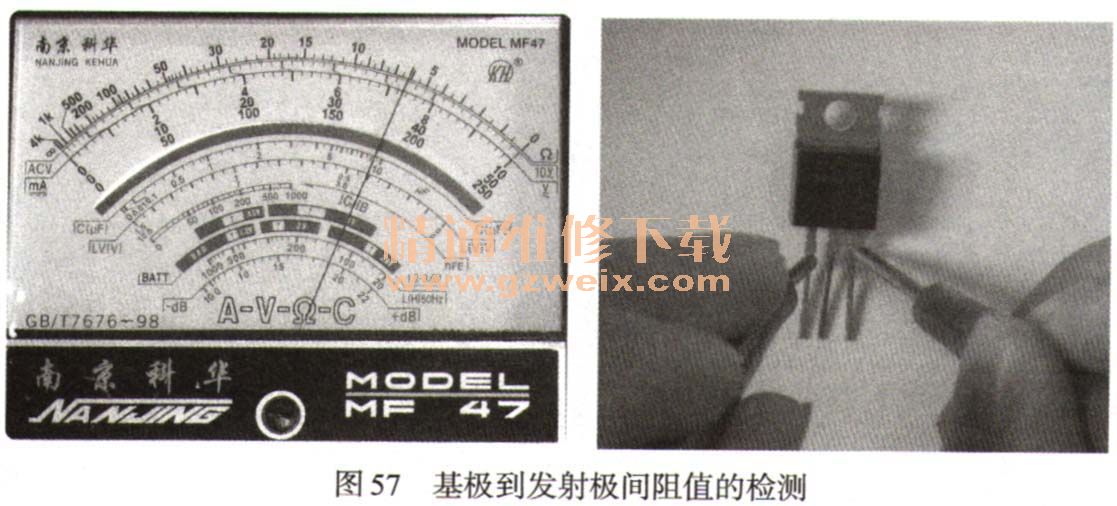

    步骤11  将万用表的黑表笔接在三极管的基极上，红表笔接在三极管的发射极引脚上，观察表盘读数，如图57所示。

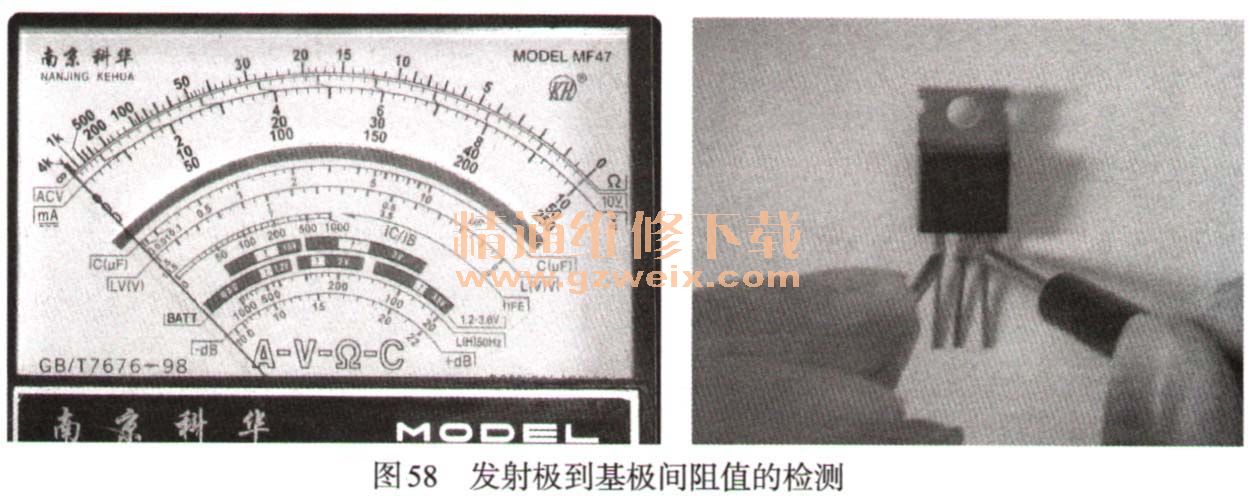

    步骤12  交换两表笔，将红表笔接在三极管的基极引脚上，黑表笔接在三极管的发射极引脚上，观察表盘读数，如图58所示。

    由于三极管基极到发射极间为一较小的固定阻值，且发射极到基极间的阻值为无穷大，所以三极管的发射结功能正常。
    步骤13  将万用表的黑表笔接在三极管的集电极上，红表笔接在三极管的发射极引脚上，观察表盘读数，如图59所示。

    步骤14  交换两表笔，将红表笔接在三极管的集电极引脚上，黑表笔接在三极管的发射极引脚上，观察表盘读数，如图60所示。

    由于三极管集电极到发射极间的阻值为无穷大，且发射极到集电极间的阻值为无穷大，所以三极管集电极到发射极间的绝缘性良好。
    经上述检测得出结论，该三极管的功能正常。
