SHARP(夏普)UX-222 型传真机,开机无显示,无切纸动作,不能输送原稿
来源:本站整理  作者:佚名  2012-09-02 09:06:21

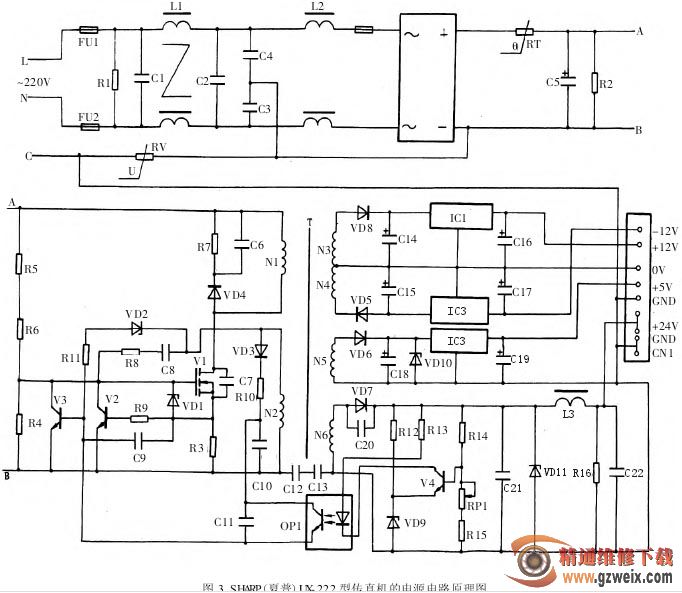

根据故障现象分析,故障原因系 +5 V电压没输出到主板上。取下底板和后面板,观察 TEL/LIU 板上的电源连接器 CNPW 无松动现象。据此,重点检查其电源电路,有关电路见图 3 所示。



测量 CNl 的各组输出直流电压,发现 +5 V 电压为0 V,其余各组电压正常。因 +5 V 输出电路中的三端稳压器 IC3 容易损坏,故先测量稳压二极管 VDl0 两端电压,电压正常,再测量 IC3 的输出电压为 0 V。检查 C19等相关元件正常,由此判断 IC3 损坏。更换 IC3(7805)后,接通电源,测量 +5 V 输出电压正常,开机试验,传真机工作正常,故障排除。
