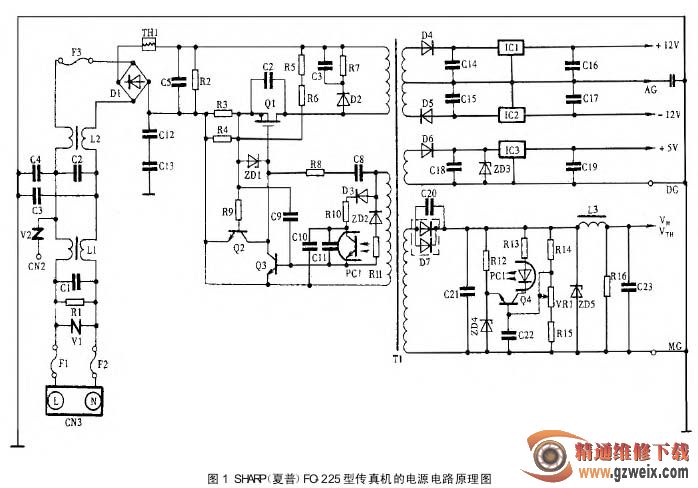

这是典型的电源不良的故障表现。应重点检查电源电路。有关电路如图 1 所示。

该传真机采用脉宽调制式开关稳压电源。主要由场效应管 Q1、脉冲变压器 T1 及周围元件构成自激振荡电路。在 T1 次级，各个回路经整流、滤波后，输出 +5 V、±12 V、+24 V 四路直流电压，供传真机各部分电路或器件使用。PC1 为光电耦合器，作为负反馈回路将 +24 V输出回路中的误差电压反馈回初级回路，控制振荡脉冲的宽度，以达到稳定输出电压的目的。

由故障现象分析判断，该机有可能是开关电源 +5 V直流电压未加给 LCD；也有可能是开关电源出故障，导致 +5 V 或其他几路直流电压没有输出；还有可能是操作面板出故障。

为了确定是否是操作面板出故障，将记录纸舱盖打开又合上，然后关断传真机电源再重新接通，正常情况下，此时机器应输送出少许记录纸然后切断，但此时未发现传真机有输纸、切纸动作。再将原稿放在原稿导板上，也无送稿动作，说明问题出在 +5 V 电压不正常，并且 +24 V 电压也不正常，确定为开关电源出故障。

取下传真机底板和后面板，轻轻拖出电源板，检查电源和 TEL／LIU 板的连接器 CNPW 无松动、脱落现象，再检查电缆导线也无折断。然后检查电源保险丝 F1、F2 均正常，但 F3 已烧断。由于 F3 接在桥式整流器 D1的输入端，若 D1 有桥臂击穿，电流过大就会烧断 F3。用万用表测量 Dl，整流桥发现 D1 确已损坏。更换 F3、D1 后，重新开机，LCD 显示正常，故障排除。
