2.3理论验证

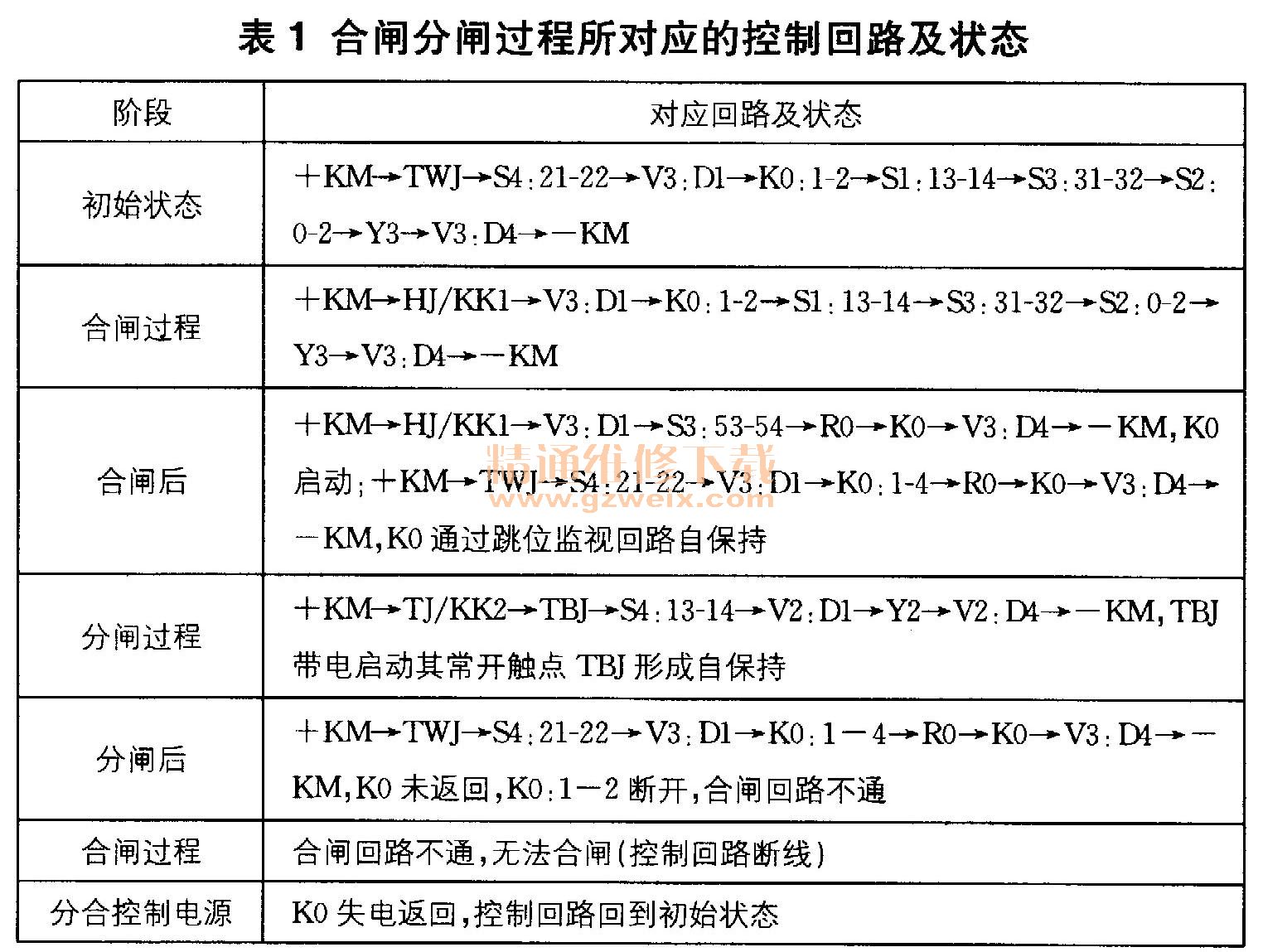

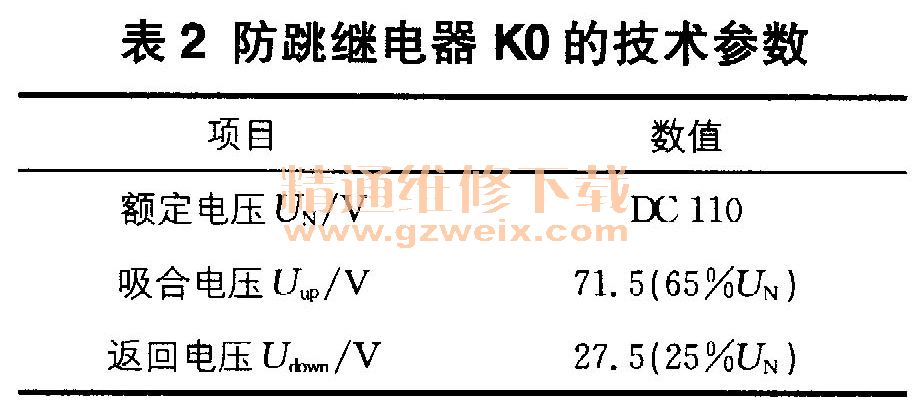

为了对防跳回路异常问题进行更深层次的理论分析，查阅了VD4型真空断路器、微机保护装置相关技术资料并进行了现场实测。现场控制回路所用直流电源电压为220V，防跳继电器串联电阻R。为8. 9kΩ，防跳继电器电阻RK0为9. 1 kΩ，跳位监视继电器电阻R二为21. An；合闸线圈和跳闸线圈电阻均为190Ω；防跳继电器K0的技术参数见表2。
断路器合闸时，防跳继电器K0分得的电压为：
由于111. 22V>71. 5V，即防跳继电器K0分得电压大于其吸合电压，因此此时防跳继电器K0动作。
合闸后，由于保护装置跳位监视回路与断路器本体防跳回路存在寄生回路，因此防跳继电器K0分得的电压为：
由于50.3V>27. 5V，即防跳继电器K0分得电压大于其返回电压，因此此时防跳继电器K0不返回，一直处于吸合状态。
