3 处理措施
    防跳回路异常问题的根本原因是在进行合闸操作时防跳继电器K0动作后被误保持；解决办法是解除防跳继电器K0的自保持。初步分析有3种解决方法。
    3.1跳位监视回路串联断路器常闭接点后直接接至负电源

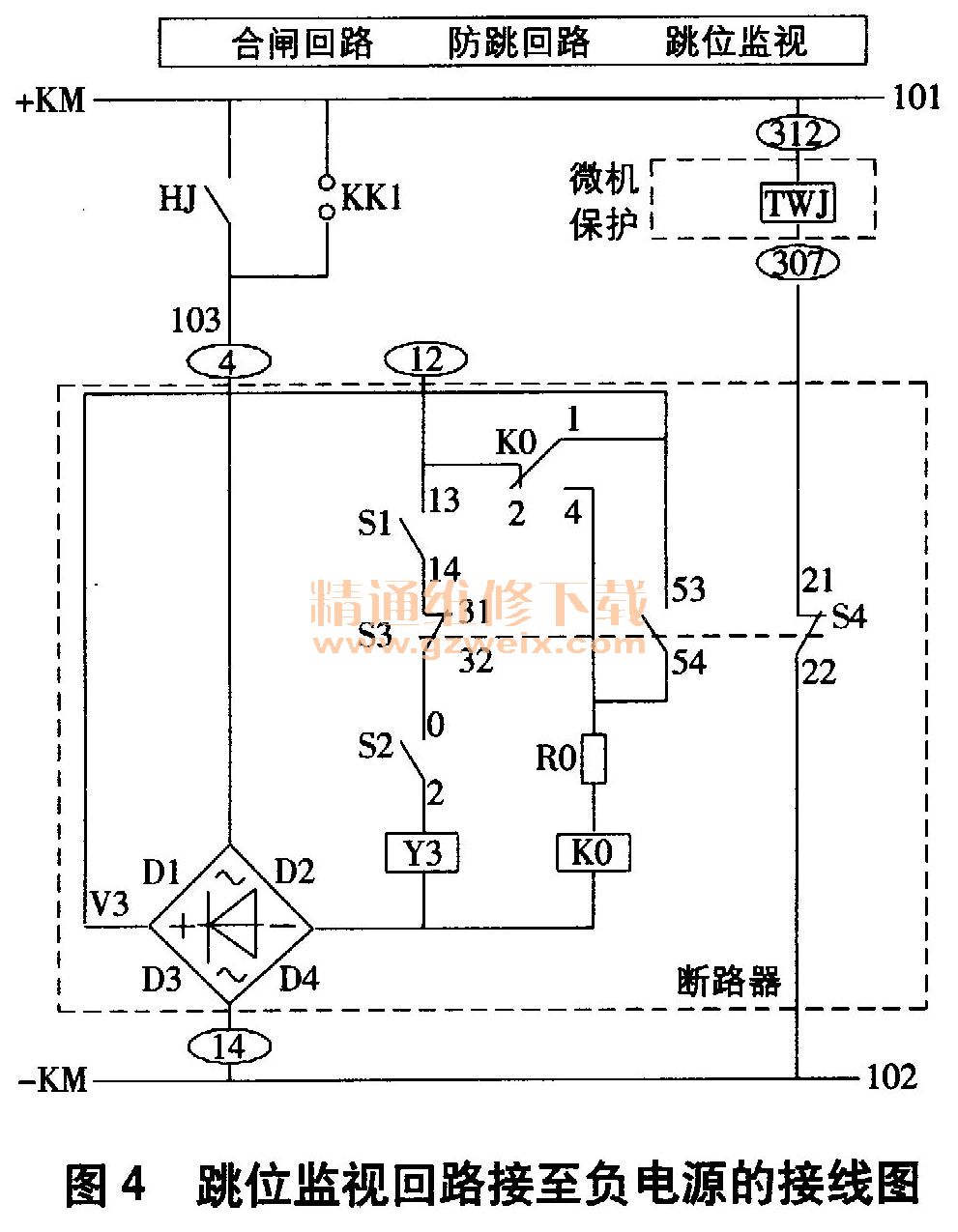

    控制回路中，跳位监视回路经断路器常闭接点S4:21-22接至负电源，如图4所示。这样既可保证跳位监视回路的跳位监视作用，又断开了断路器防跳继电器的自保持回路，使防跳继电器K0在启动后能够及时返回；同时，断路器在合闸位置时，其常闭接点S4: 21-22断开可使跳位监视继电器TWJ返回。

    该解决方案接线简单，便于工程现场实施。现场修改后，重新进行控制回路检查及防跳试验，结果显示断路器的动作特性及防跳功能正常。但是该方案中，跳位监视继电器TWJ已单独形成一条支路，不再与合闸线圈Y3串联，导致跳位监视继电器TWJ不能监视合闸回路是否断线，即原跳位监视回路失去了对合闸回路的监视作用。
    3.2加大R0电阻值来减小防跳继电器K0在串联电路中的分压
    要使防跳继电器K0在与跳位监视继电器TWJ、R0串联的电路中的分压值小于其返回电压（27. 5V），则可通过加大R。的电阻值来实现。该回路的设计工作电源为DC220V，若防跳继电器K0的分压值Uw）为27. 5V，则R0的电阻值为41. 9kΩ。
    虽然通过加大R0的电阻值可以减小防跳继电器K0在与跳位监视继电器TWJ、R0串联的电路中的分压值，但也减小了在与R0串联的电路中的分压值，有可能导致防跳继电器K0拒动。在合闸状态下，防跳继电器K0与R0串联后与合闸线圈Y3并接在电路中，断路器的最小合闸电压不大于65％的额定电压。实测VD4型断路器的最小合闸电压为105～130V，取最低动作电压为105V，则防跳继电器的分压值Uk0为18. 7V，小于防跳继电器K0的最小动作电压27. 5V，所以当电路发生故障导致103回路对电源负端102电压达到105V时断路器可以合闸，防跳继电器K0却不能动作，失去了防跳功能。

     3.3更改跳位监视回路与合闸回路的接点

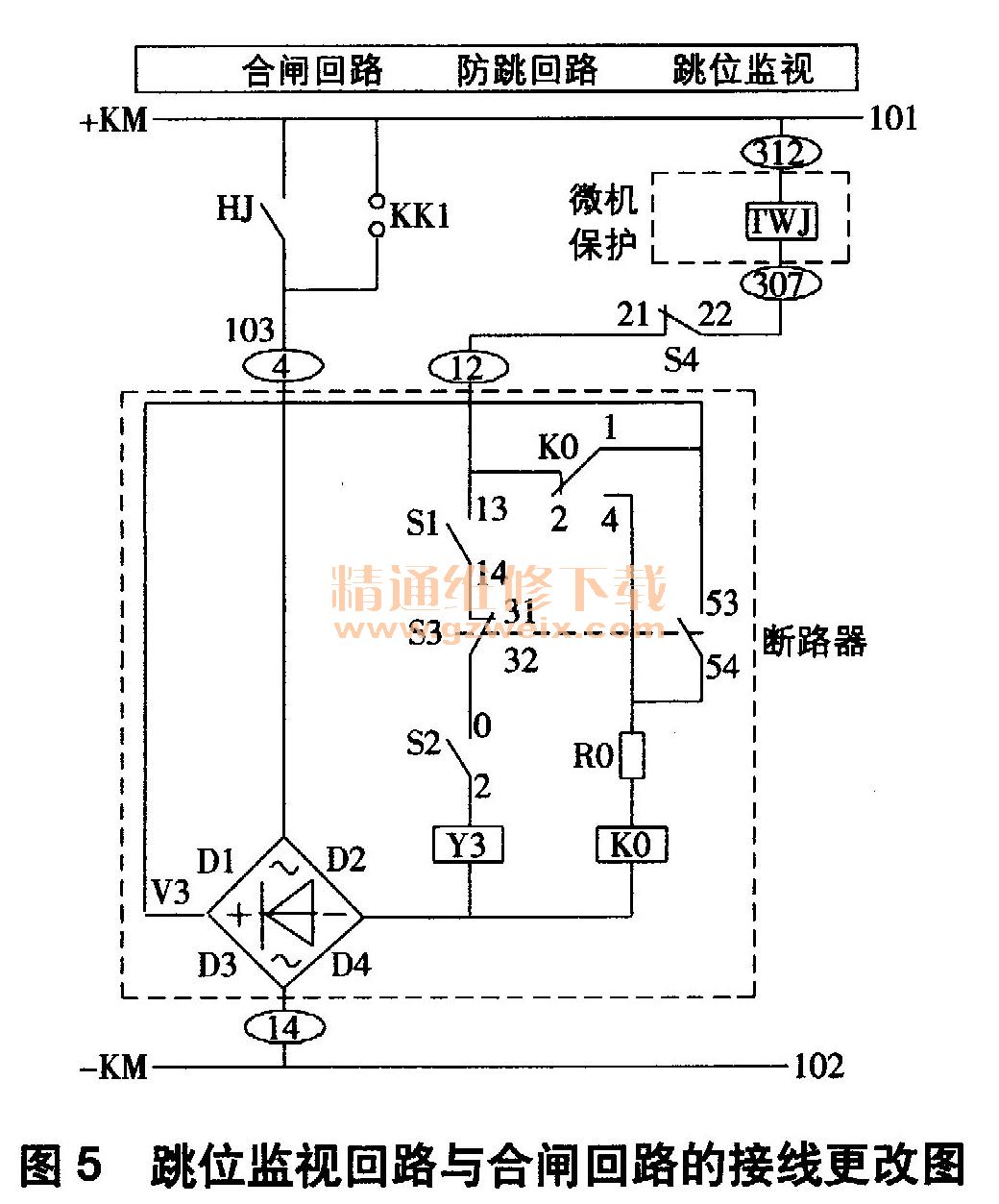

    原跳位监视回路接在断路器本体合闸回路的4接点，现将原跳位监视回路接至断路器本体合闸回路的12接点，如图5所示。

    该接线方式相当于在跳位监视回路与防跳回路间串联防跳继电器K0的常闭接点。防跳继电器K0动作后，通过其常闭接点K0: 1-2断开寄生回路，从而使防跳继电器在合闸脉冲消失后及时返回。更改接线方式后，对断路器防跳回路进行验证，断路器动作特性和防跳功能恢复正常。

    4 结束语
    针对断路器调试过程中发生的防跳回路异常现象，分析了断路器防跳回路和保护装置跳位监视回路的电路原理，找出保护装置跳位监视与断路器防跳对接冲突是问题主因，并提出了行之有效的解决方法，为今后工程调试中有效解决此类保护装置跳位监视和开关本体防跳配合问题提供借鉴和参考。
