依据上述原则编制的本次技改安全措施实施要点如下：（1）退出110kV母线保护llokV虎头线SV开人软压板及跳闸出口GOOSE软压板；（2）屏蔽故障录波网分仪虎头线间隔；（3）记录虎头线保护测控装置压板、定值区、空开原始状态；（4）退出虎头线智能终端出口压板，投间隔保护测控、合并单元、智能终端检修压板；（5）断开虎头线智能终端装置电源与遥信电源、合并单元装置电源、开关控制电源、保护装置电源；（6）在llokV母线保护屏拔取子机至虎头线保护测控柜的IlokV虎头线至过程网交换机GOOSE组A网信息，并确认保护装置及后台无异常信号；（7）在虎头线智能控制柜合并单元拔取至110kV I母智能控制柜110kV母线电压；（8）在虎头线保护测控柜拆除至110kV公用测控及MMS网络柜遥信电缆。
    2.3下装新CID配置
    技改以及相关联二次设备需下装新CID配置文件，实现与新SCD集成以及设计图纸逻辑一致，三者对应关系的正确性需通过测试验证。智能变电站测试仪装载新SCD配置后对保护装置单体进行全检，模拟从合并单元加量进行保护出口测试以及通过智能终端实际带开关传动试验，测试结果用于验证下装的CID配置是否与新SCD、设计图纸对应一致。本次对110kV虎头线保护测控NSR-304TM、智能终端PSIU621及合并单元PSMU602装置下装新CID配置文件，依据智能变电站继电保护检验规程进行检验。
    2.4关联设备调试
    本次技改的关联设备主要有HOW母差保护、故障录波网分仪以及综自监控后台。

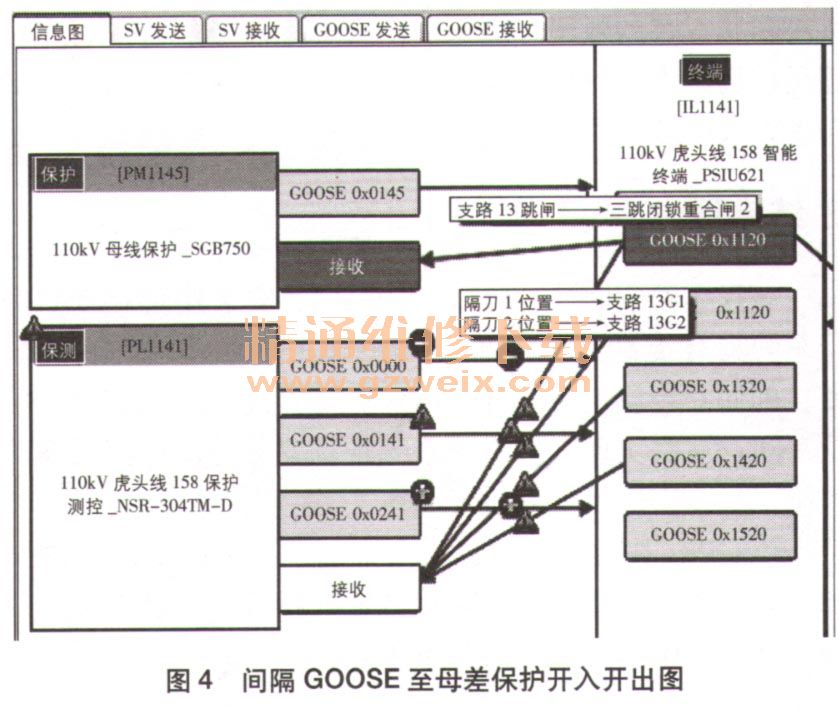

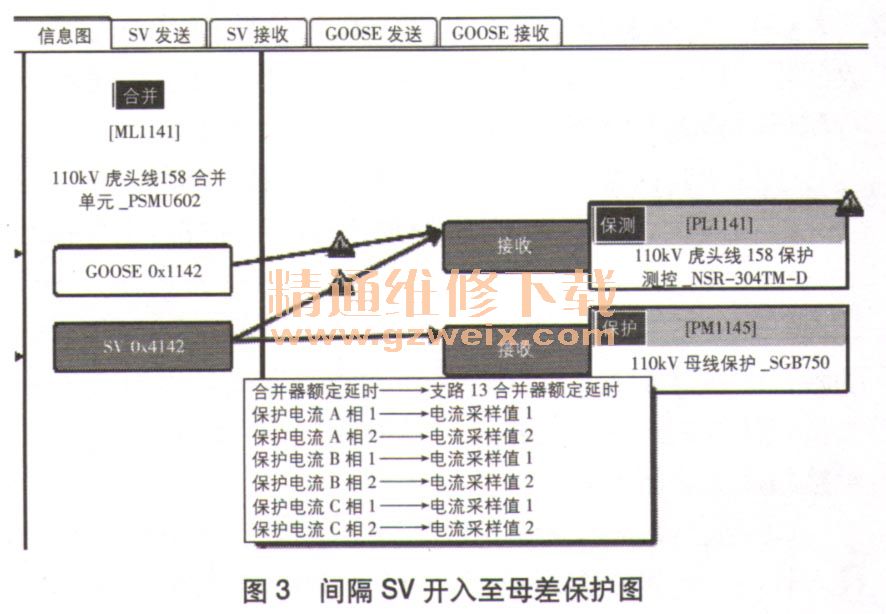

    （1）与110kV母差保护的联调。110kV技改间隔的合并单元、智能终端设备未更换，与母差保护的逻辑关系对比如图3、图4所示。合并单元SV采样电流至母差保护以及母差保护跳本间隔智能终端、取本间隔刀闸位置均未发生变化，因此对应HOW母差保护CID配置文件不需要变更，仅需要申请退出母差保护一天以进行逻辑回路测试。
