摘要：本文针对中庄110kV智能变电站需要设计一套变电站综合自动化系统，对该系统的总体功能、结构、软硬件进行了介绍。调试运行结果表明，设计系统达到了要求，提高了供电可靠性。

    0 引言
    随着智能电网新技术的提出，我国电网建设发展到了一个新的高度。智能变电站作为智能电网体系的核心元素，扮演着桥梁角色，其发展直接关系到智能电网的发展。本文以中庄HOW变电站为例，介绍智能变电站综合自动化系统的设计。

    1 整体设计方案
    HOW中庄变电站是一座智能化变电站，现有主变2台，总容量为2 X 50MVA，设110、35、10kV电压等级。HOW采用单母分段接线方式，本期出线2回，与220kV静乐变电站联结；35kV采用单母分段接线方式，本期出线2回；10kV采用单母分段接线方式，本期出线4回，设有2组电容器，补偿容量为2× 4 008kvar。
    1.1系统结构

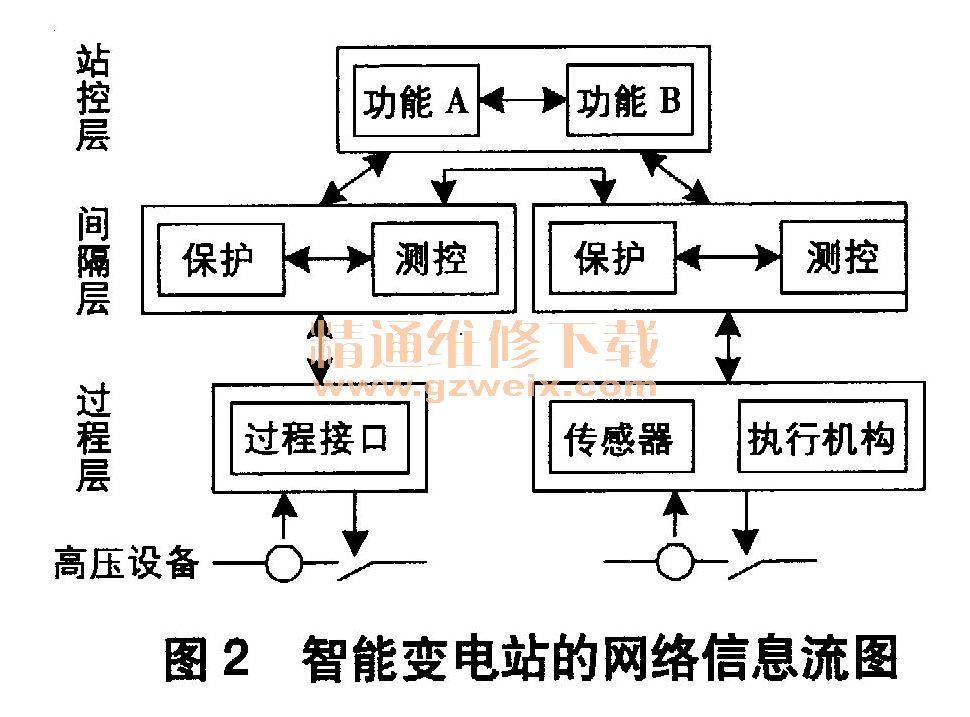

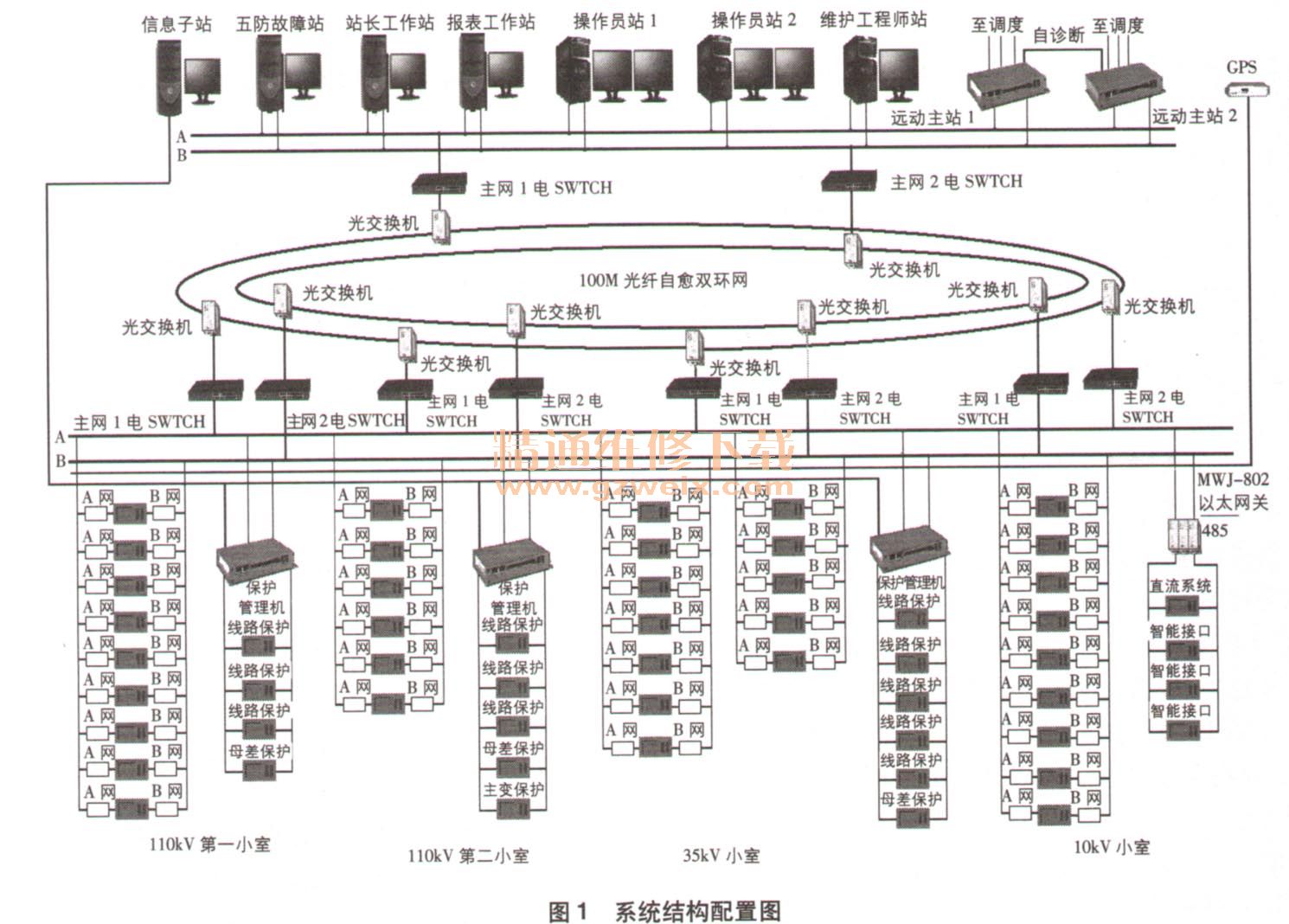

    变电站综合自动化系统采用分层分布式结构，以间隔为单位，按对象进行设计，如图1所示。为保证系统结构的可靠性与稳定性，系统结构通常选择网络拓扑形式，如图2所示。变电站作为网络终端，是一个独立的、具有远方控制功能的系统。从功能逻辑上，变电站应由过程层、间隔层及站控层构成，其自动化系统需符合国际基本要求及DL/T 860规定。其中，过程层主要由智能终端、合并单元及互感器等组成，具有执行控制命令、监测设备运行状态及采集运行电气量等功能；间隔层由网络记录分析、录波、计量、测量及保护等子系统构成，在网络或站控层失效的情况下仍能执行监控设备命令；站控层由网络打印机、远动通信装置、操作员工作站及主机构成，能够生成清晰的站内人机联系界面，掌控着过程层与间隔层的运行状态，内部建有健全且规范化的管理中心与监控站，并能时刻与调度中心或远方监控站保持通信。



    1.2系统功能
    根据设计需求，变电站综合自动化系统需具有以下功能。
    （1）遥测量：站用电流、电压；通信电源DC/DC输出电压、蓄电池输出电流与浮充电流、直流正／副母线对地电压；主变绕组与油温度；10kV分段三相电流；35、110kV无功功率、有功功率、三相电压、分段三相电流；10kV电容器三相电流、三相电压、无功功率；110、35、10kV各段母线三相线电压、三相相电压、开口三角电压；HOW母线频率；10kV无功功率、有功功率、线路三相电流；35、110kV功率因数、无功功率、有功功率、线路三相电流；主变三侧功率因数、无功功率、有功功率、三相电压与电流。
    （2）遥信量：35、10kV开关柜手车工作及检修位置；站内所有通信在线终端、集成智能组件及合并单元装置共同发出报警信号；站用电故障信号或失电现象；通信电源DC/DC装置异常信号；站用母线分段断路器双位置信号、不间断电源装置异常信号；直流系统异常信号、接地电流；变压器内部故障总信号；接地刀闸位置信号及全站隔离开关信号；站内全部断路器双位置故障信号。
    （3）遥控量：全站所有断路器的分合；主变中性点电动隔离开关的分合；110、35、10kV电压并列的投退；主变有载开关档位等。
    （4）遥调量：主变分接头位置。
