2 硬件
2.1站控层设备
远动通信装置负责解决与调度端的接口和规约转换，并具备足够的通信接口，实现与调度端的通信；主机兼操作员工作站应能满足操作时的可靠、安全、便捷及直观等要求。站控层设备应具有主、备通道通信功能；配置一套集故障录波与通信记录分析功能为一体的装置，加强对网络通信状态的监视力度，若发现隐患或故障应能及时发出警报，并预先拟定处理策略，以便尽快排除故障；应能保障通信记录的完整性，以便重现故障与通信过程；还可了解到保护装置与电力系统是否做出故障应对反应，若无应对则应快速找出隐患，并予以解决；通信在线监视终端需有分析功能、远程维护与监视功能、通信信息记录功能、通信隐患与故障告警功能、通信状态在线监视功能等。
2.2间隔层设备
间隔层设备主要包括主变保护与测控一体化装置；主变本体智能终端；HOW线路及分段保护测控一体化装置；35kV线路、分段保护、测控、计量、故录四合一装置；10kV线路、分段、电容器保护、测控、计量、故录四合一装置等。
2.3过程层设备
过程层设备主要包括主变三侧合并单元及智能终端一体化装置；主变非电量保护及本体智能终端一体化装置；主变中性点电流、间隙电流并人主变HOW侧合并单元；110kV各间隔合并单元及智能终端一体化装置；HOW母线电压互感器合并单元及智能终端一体化装置等。
3 软件
监控系统自动对事故、异常状况进行分类，对隐患或事故自动发出警报，并依据事故严重程度设定事故等级。事故发生时，监控系统标志灯会一直闪光，直到操作人员复位。监控系统还能设置测点的极限值与越限值，一旦越限，便发出警报，将画面传达给控制中心。
3.1系统模块类型

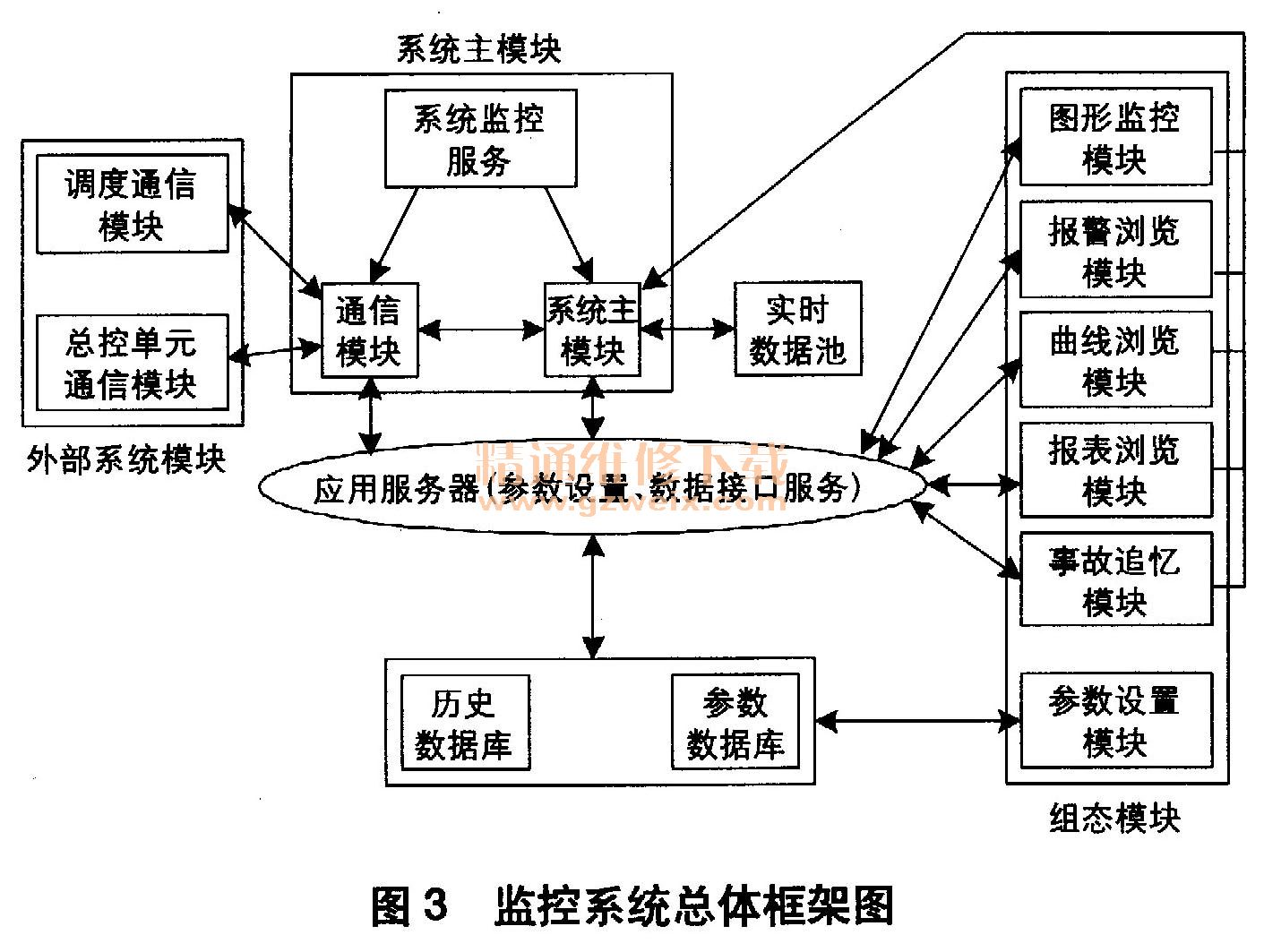

监控系统包括应用层、应用服务层、底层。应用层主要由系统监控服务模块、通信管理模块、系统主控模块等构成；应用服务层由应用服务器构成；底层由历史数据库和参数数据库构成。监控系统总体框架如图3所示。
系统组态模块包括图形监控模块、历史报警模块、曲线浏览模块、报表浏览模块、事故追忆模块。图形监控模块实时监视变电站的运行状态，并进行控制操作。历史报警模块又分为历史报警模块和实时报警模块，其中历史报警模块主要用于查询历史报警信息，可检索查询变电站发生过的事件、事故或遥信变位，为站内事件事故排查分析提供可靠依据；实时报警模块用于描述实时报警信息，在结构上分为报警通知器、实时报警信息过滤浏览。曲线浏览模块又分为历史曲线模块和实时曲线模块，其中历史曲线模块实现以曲线形式（日曲线、月曲线和年曲线）浏览模拟量的历史数据；实时曲线模块中实时曲线以对象为基准，提供模拟量对象实际运行值趋势的快速浏览。报表浏览模块用于浏览报表数据信息；事故追忆模块在历史库中保存了事故前后相关模拟量数目信息和相关报警信息，模拟量数据按设定时间间隔进行采样。
