1.2负载分配系统

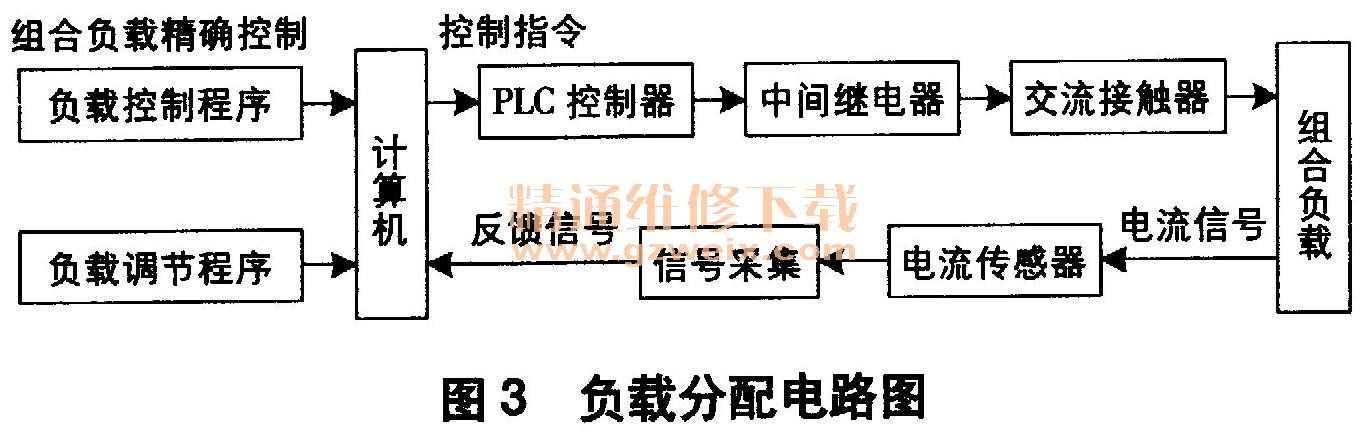

    按照设计要求，测试系统必须自动完成测试负载的分配调整，以实现自动化测量。负载分配电路如图3所示，测试系统根据测试电站功率发出控制指令，通过PLC控制中间继电器和交流接触器闭合相应负载，同时采集组合负载中感性负载电流信号，通过数据采集模块将反馈信号传递至计算机；计算机根据反馈信号修正控制指令，完成组合负载精确控制。

    测试系统要求测试移动电站的功率范围为3120kW，每类电站有5个功率档位供测试使用，故测试系统的负载也必须分别具有5个档位，即4个25％功率负载单元和1个超载10％功率负载单元。测试系统工作时，计算机根据测试要求闭合组合负载中相应功率单元和感性负载开关，调节负载满足测试要求。中频组合负载的工作原理和结构与工频组合负载完全相同；直流组合负载的工作原理和结构与交流负载单相结构类似，区别是其只有4个25％功率负载单元，没有感性负载。
    由于负载投入时部分部件温度高达500℃以上，而测试系统要求负载的电阻值不能有太大的漂移，因此电阻材料的选用非常重要。测试系统设计时采用铁铬铝合金材料电阻，该材料阻值在25～1200℃范围内变化不超过1%、可满足系统要求。为了实现组合负载精确控制，感性负载必须具有线性调节特性，因此感性负载采用上海森普电器研究所的TKS（P）型可调电抗器。
    2 .测试试验
    测试系统原型搭建完成后，为了验证测试系统对电压、频率等基本电参量的测量精度，利用对比测量仪器对移动电站装备的信号进行对比测试。
    2.1基本电参盘测试试验
    测试系统对电站电气参数的精确测试首先体现在对电压、频率、谐波、相位等基本电参数的精确测量。为了更好地验证测试系统对基本电参量的测量精度，选择对实装电站20SF W7输出信号进行对比测试。试验测试信号采用双频电站20SF-W7输出信号。20SF-W7双频电站额定功率为20kW，其中工频和中频满载输出分别为8kW和12kW，额定电压分别为380V（工频）和220V（中频）。对比仪器选用ESCORT公司的3155A型数字万用表和FLUKE公司的FLUKE 43B型电能质量分析仪。基本电参量测试试验包括频率测试试验、电压测试试验和谐波测试试验。
    2.2瞬态性能测试试验

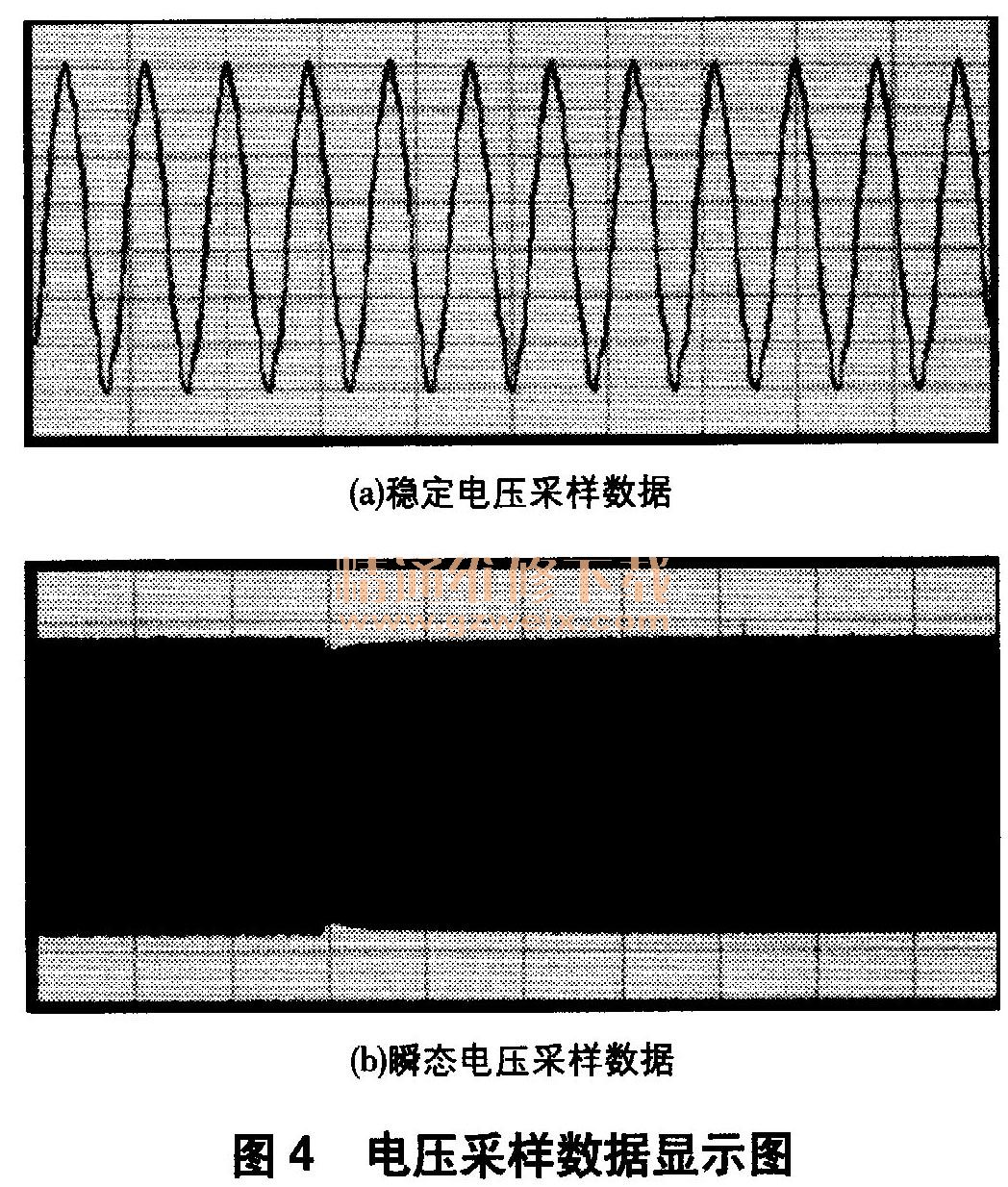

    按照GB/T 20136-2006《内燃机电站通用试验方法》中对内燃机电站供电性能指标测试的方法和流程，对某型双频电站进行检测试验。图4为试验中检测电站电压信号的部分采样数据图。
    由图4（a）可看出检测电站的稳态电压波形。从图4（b）可明显看出突加载时电站输出电压幅值的变化趋势。
