摘要：针对移动电站瞬态性能参数的测试需求，给出移动电站瞬态性能测试系统的设计方案。通过试验和相关检验标准证明，该测试系统能满足移动电站供电质量检测要求。最后，对测试系统误差进行分析并给出提高其精度的措施。

    0 引言
    随着各类设备的信息化，对电源的瞬态性能的要求越来越高。瞬态性能指标是指测试电站处于负载突加突减的瞬态状态下测试所得的性能参数，主要包括瞬态频率指标、瞬态电压指标和谐波指标。对此，本文将设计一种电源性能测试系统，以期精确测试电源瞬态性能。
    1 测试系统硬件设计
    按照功能划分，测试系统主要由组合负载、数据采集系统、数据分析系统组成，这些组成部分在计算机的协调下，具体完成待检测电站的信号采集、负载控制、测试数据分析、测试数据输出等任务。
    组合负载主要由感性负载、阻性负载、负载控制电路及负载控制程序组成，主要功能是根据测试电站的功率和功率因数要求，完成相关的负载组合，以满足供电质量指标的测试要求。数据采集系统主要由传感器组合、传感器控制电路、高速数据采集器及数据采集程序组成，主要功能是根据不同的测试任务完成传感器组合的选择，并进行测试电站的电压（电流）信号采集。

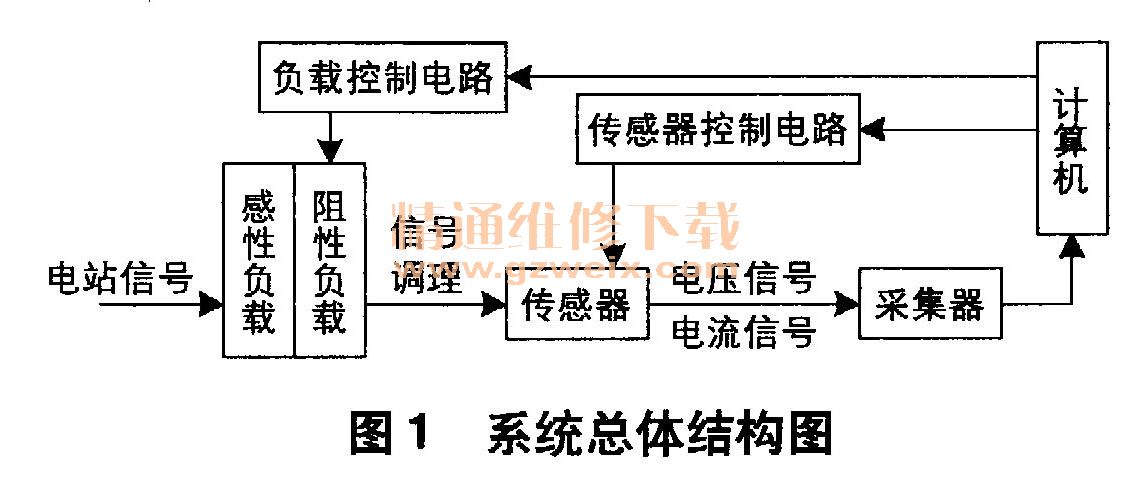

    测试系统硬件部分的主要功能是在计算机控制程序的配合下完成组合负载的控制和检测数据的采集，主要由负载控制电路、信号采集电路和计算机组成，其总体结构如图1所示。

    1.1信号采集系统
    信号采集电路采用多通道同步采集结构。这种结构采样速度高，各通道转换值能瞬时对应，完全实现了同步转换。转换后的数字信号都有独立的锁存器，信息不会丢失或漂移，适用于电站相位敏感参量的测量。信号采集电路结构如图2所示。

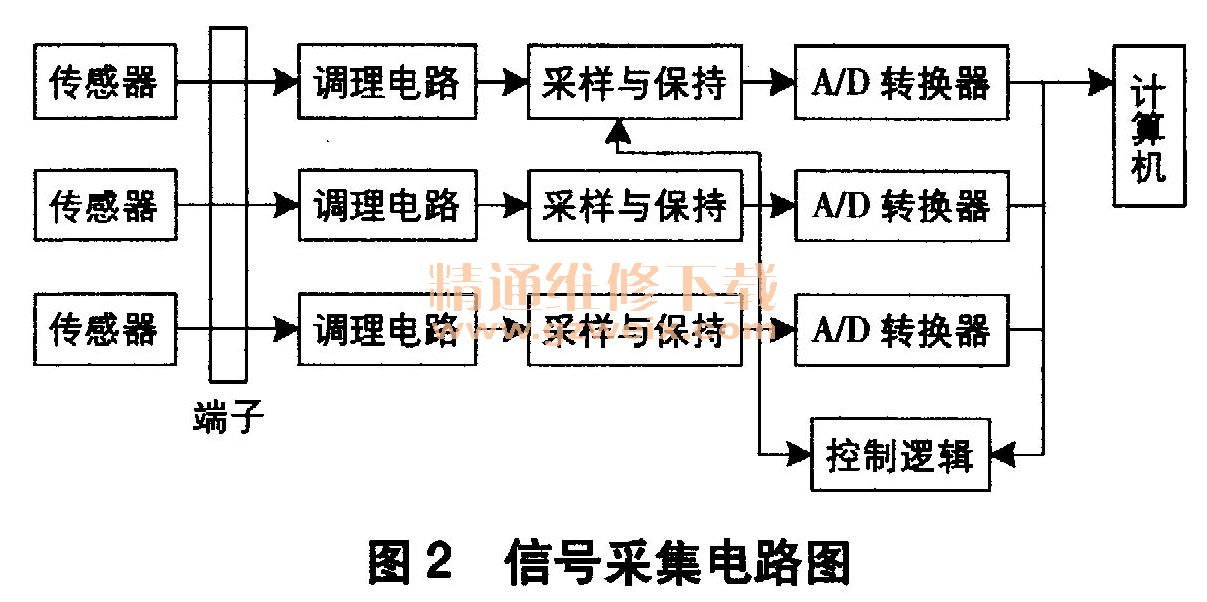

    选用传感器时，根据系统要求，电压、电流传感器需具有准确度高、相移小的特点，同时根据数据采集器要求，输出电压信号应在10v以内，故选用湖北天瑞电子有限公司的系列微型电压互感器。各种规格传感器间的切换由系统根据负载电流大小自动完成。数据采集器采用USB并行数据采集结构。这种结构可避免板卡式采集结构安装麻烦、易受机箱内部环境干扰以及受计算机插槽数量、地址、中断资源、DMA等限制的不利因素，容易实现低成本、高可靠性、多点的数据采集，故选用成都中科动态仪器有限公司的IDTS-4516U型便携数据采集仪。
