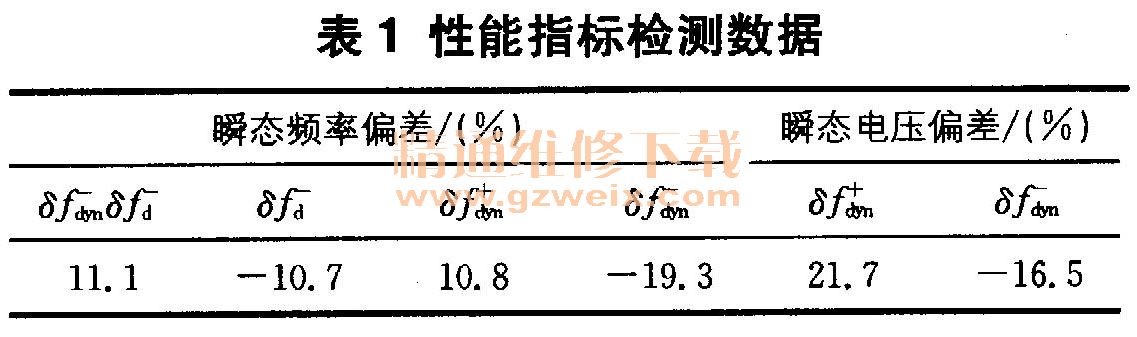

表1为检测电站工频部分的供电质量指标检测数据。对比GB/T 2820（（往复式内燃机驱动的交流发电机组》中对内燃机电站的供电指标等级划分的相关规定，试验电站的所有检测指标均满足三类电站的等级要求，部分指标达到二类电站的等级要求。试验也证明，测试系统能满足移动电站供电质量检测的要求。

    2.3误差分析和提高精度的措施
    电气参量测量精度是衡量测试系统性能的一个重要指标。在系统设计过程中，不论是硬件系统的搭建，还是软件系统算法的选择，都必须以最大限度减小误差、提高系统检测精度为准绳。
    （1）电压、电流传感器的转换误差是信号采集单元误差的主要来源，交流电压传感器、交流电流传感器的精度分别为0.05%、 0.1%，基本满足测试系统要求。测试系统还采用了多个不同量程传感器自动切换设计，使传感器始终工作在转换精度最高的量程范围内，最大限度提高传感器的转换精度。
    （2）数据采集电路通常由采样保持器、多路转换开关和A/D转换器等组成。在电路参数配置合理的情况下，采样保持器和多路转换开关的误差可忽略不计。A/D转换器的分辨率与它的位数有关。测试系统采用的数据采集器，其16位的A/D转换精度使数据采集误差小于1/65 536，保证了数据采集的高精度。
    （3）采用经仿真验证的，可有效提高有效值、频率、谐波和相位参量计算精度的改进测量算法，可从算法上有效提高系统的测量精度。
    （4）采用统计处理方法，去除测试中出现的误差较大点，测量多个周期取平均值，以消除随机误差造成的影响。
    3 结束语
    使用本文设计的测试系统对电站装备进行了基本电参量及瞬态性能测试试验，分析了测试系统的基本电参量测量精度和电气参数测试数据，并进行了误差分析。试验证明，测试系统达到了设计要求。
