2 定值项目匹配算法与策略
2.1匹配算法
电力系统调度部门缺少统一的数据编码标准，保护项目名称及顺序尚未实现完全一体化，给调度定值单与装置定值的项目匹配核验过程带来难度，制约了定值核验电子化的发展。本系统针对上述问题，采用三级循环匹配法实现定值项目精确匹配。

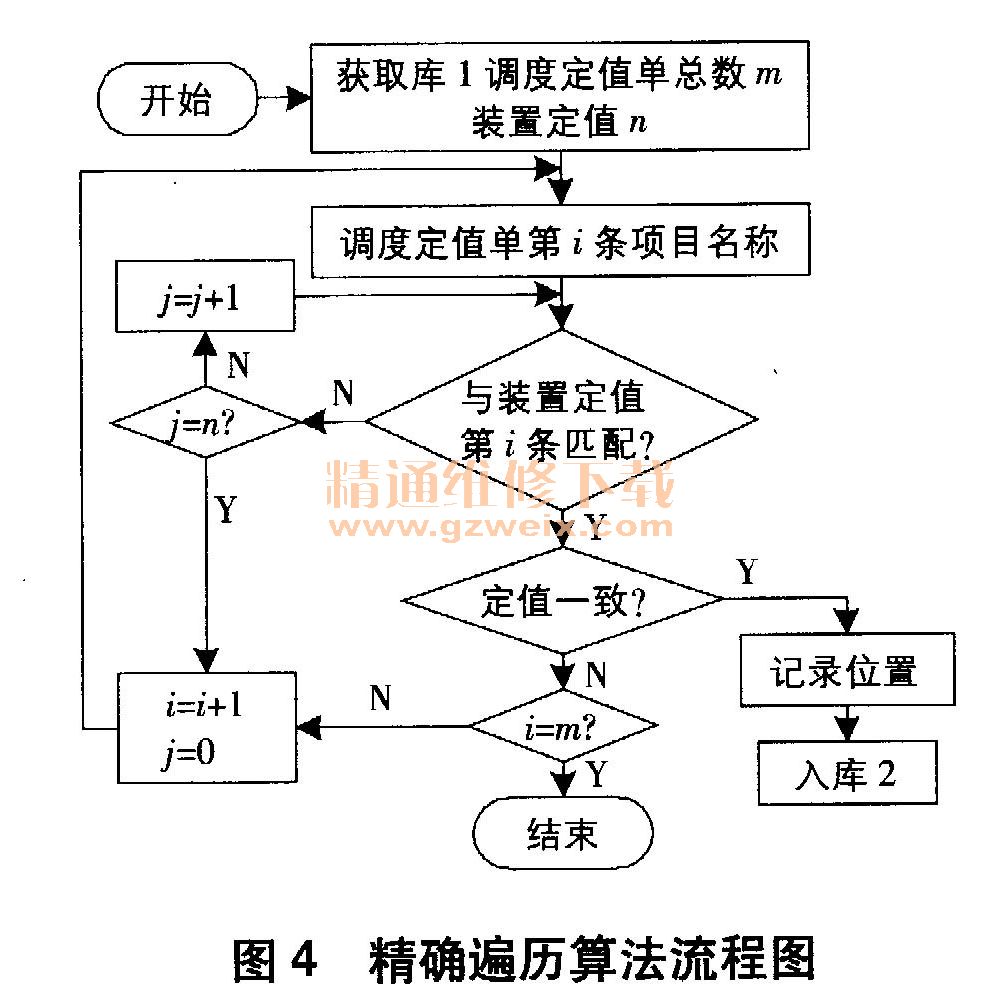

第一级，精确遍历匹配算法。将调度定值单所有保护项目拷贝至库1，在库1中通过精确遍历算法，能对大部分符合命名规则的保护装置中的定值项目进行筛选。以RCS931a中的过流保护为例，存在过流I段、过流II段、过流III段保护定值，若采用关键词检索算法，则区别度不高，而对于罗马数字I、II、III来说，在调度下发的定值单中很可能存在使用英文字母“I”表示，因此精确算法必须保证匹配项的名称完全一致，其具体算法如图4所示。精确遍历算法将调度定值单中每一项目与装置定值逐个比较，将无法完成的匹配项存入库2。通过实际测算，利用精确遍历算法匹配程度能达到98%。

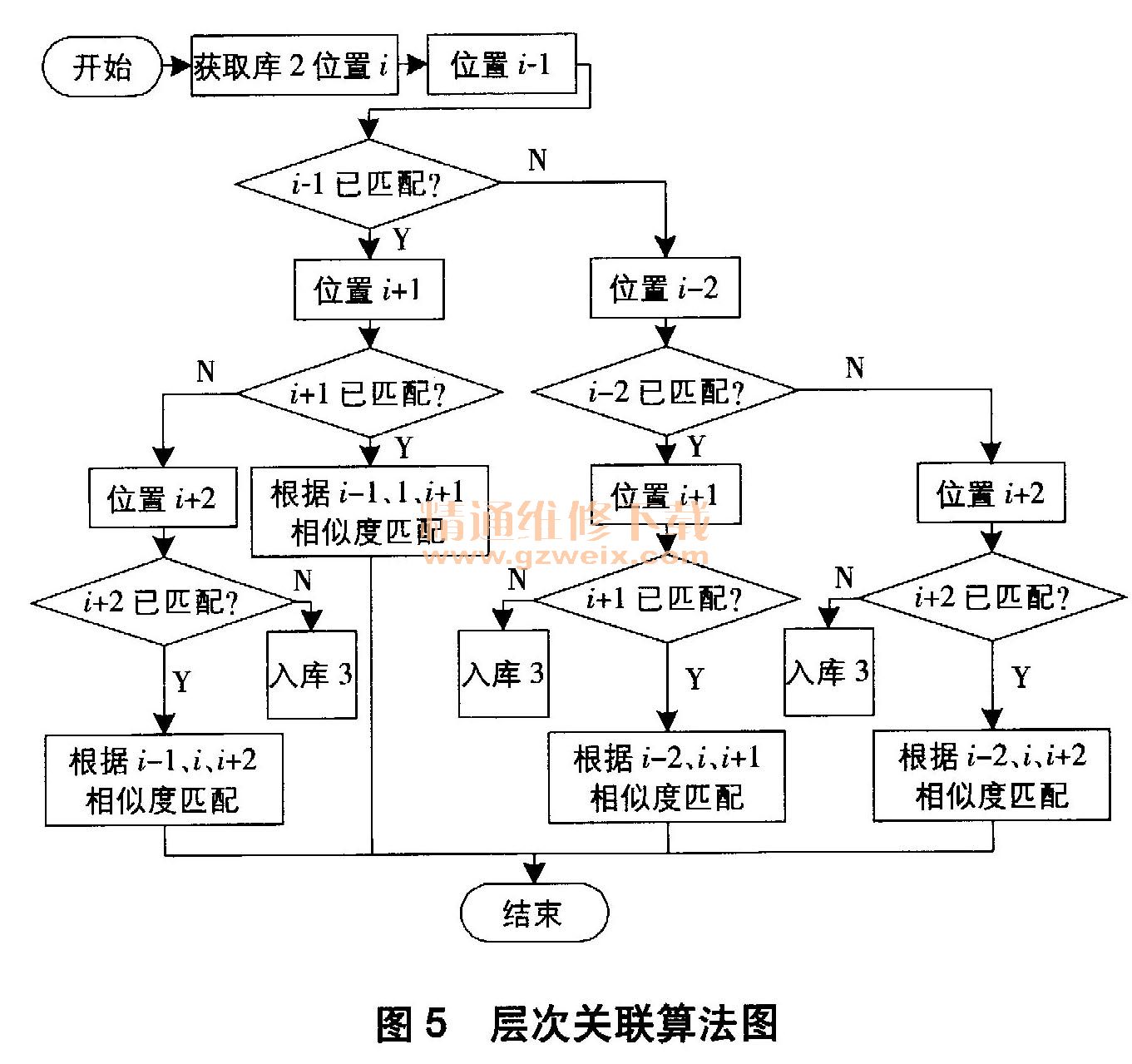

第二级，层次关联算法主要针对库2进行。电力系统每种继电保护通常配备I、II、III段，且对于某一保护装置，其保护名称也具有特殊性。这种多层保护配置结构为定值单匹配提供了思路。库2中记录了每款项目的行号，即可以对该款项的前后两行进行判断，在进行层次关联算法匹配时，必须保证对判断项前后各一项目进行综合判断，如图5所示。上述过流I段无法匹配时，通过后一行过流II段判断。对于无法匹配的项目名称，将其存入库3。

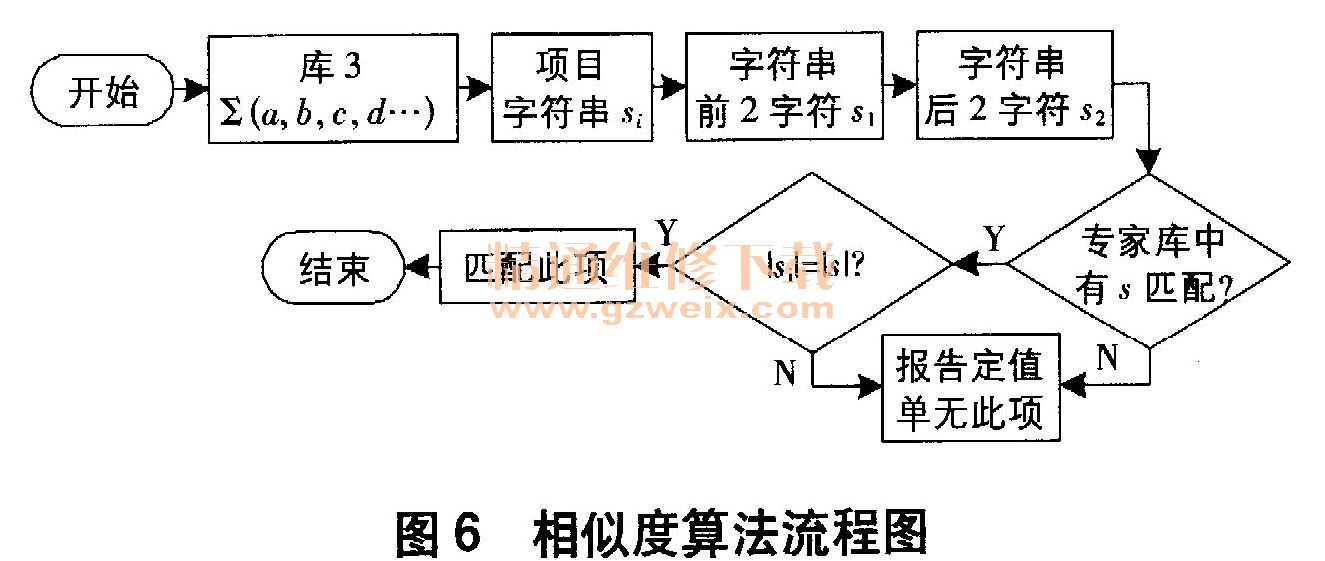

第三级，在库3中使用相似度算法。系统在载入保护装置型号后，调取事先生成的专家项目库，专家项目库中包含一系列该保护装置项目专有名词。相似度算法即利用保护项目与专家项目库中的字符串相似性进行判别，对存在的错别字、字词倒置等情况进行最终判别，提出一种长度过滤策略。针对保护项目命名的特殊性，截取库3中项目前两个字符与后两个字符进行对比，若有匹配项则比较字符串长度并进行最终判断。使用∑表示库3中字符串的集合，字符串、为∑（a、b、c、d. . . ） 、 |S|表示字符串：的长度。对匹配项在条件满足性上进行分级。相似度算法流程如图6所示。
通过上述三种算法，已能将调度定值单与装置定值进行完全项目匹配；对于无法成功匹配的，列出并提示“无此项”，可由继保人员针对性核验或在定值单中重新命名来匹配对应整定项。
2.2核验策略

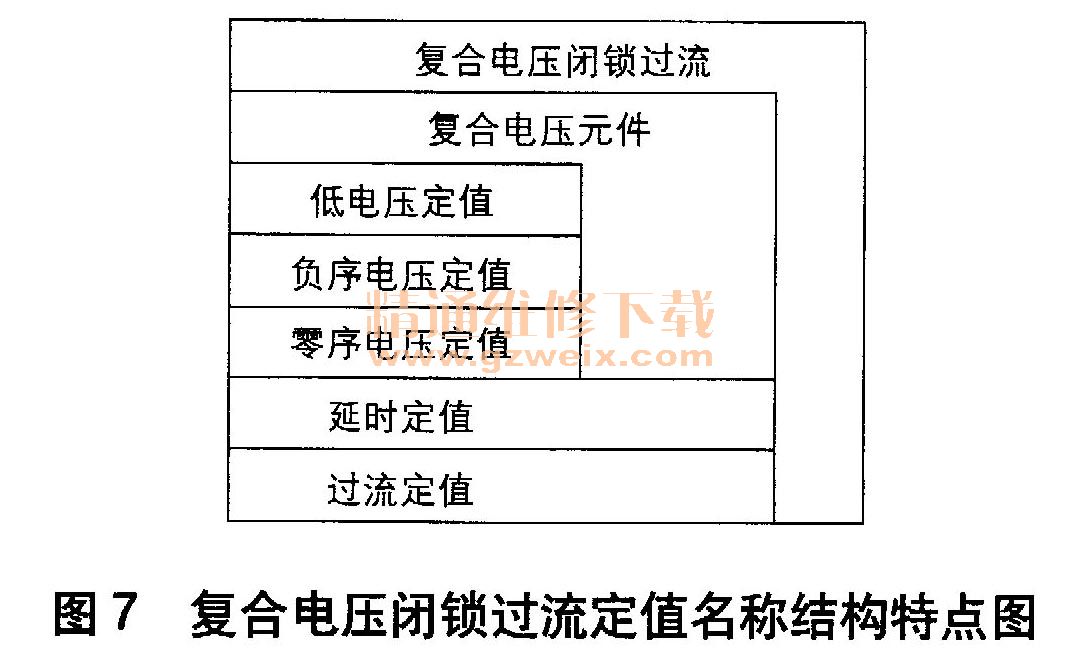

继电保护定值项目繁多，可利用定值名称的结构特点进行快速核验。以复合电压闭锁过流保护为例，其定值名称结构特点如图7所示。
定值项目可由属性和子元素构成，属性明确表示定值项目的基本内容和外在特征，子元素包括了定值大小、时间、启动元件等。一个定值项目可包含多个属性和子元素，子元素也可包含等级更低的多个子元素，属性和多个树形结构的子元素描述一个基本的保护功能。本系统通过读取定值树状结构，实现快速自动整定。
3 电子签名与存档管理
定值单在继保人员核验完毕无误后，打印出纸质整定报告。整定报告中应包含设备名称、装置型号、断路器编号和所使用的电流／电压互感器变比、定值项目、备注、调度员、执行人、时间、更改（通知）原因和执行说明等内容。需由调度与变电站双方交接人员在整定报告上签名确认，并完善整定日期、运行条件、定值区号等常规信息后存档。

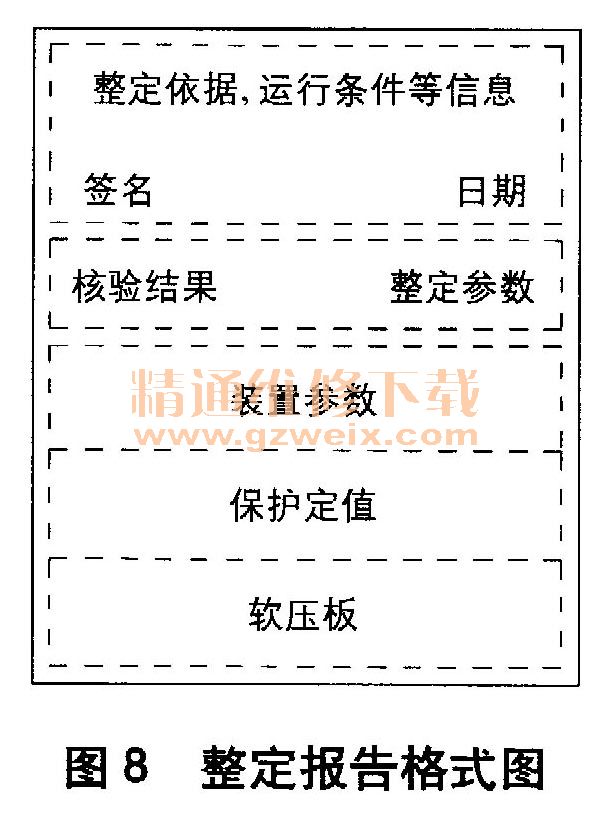

在存档管理时，系统调用Excel中函数，构建具有统一格式的整定报告，如图8所示。本系统将这一复杂的操作过程简化，具有良好的人机界面。系统“签字1”与 “签字2”分别代表调度方和整定方，依照顺序签名，签名应用配置删除功能，防止错写无法修改的问题。签名设计使用了MFC中GDIplus的库函数，因此签名以图片形式显示、调用和管理。核验人员在一次签名后可存储管理其电子签名，存储过程配置密钥，保证信息安全；二次使用时，可直接在输入密钥后调用本人签名。
