4 定值校验系统与人工校验对比
    根据《2015年芜湖地区电网继电保护状态检修综合报告》的统计，截止2014年12月，芜湖继电保护专业管辖市区及县域共46座220kV及110kv变电站，总计1624套继电保护装置。使用传统由人工进行核验的方法，继保人员需前往变电站各保护装置前进行定值打印后逐一核对，一套保护装置就需要两人耗时至少20min；同时，纸质定值单数量庞大、管理困难，易出现漏核和误核，在电力系统运行过程中发生参数改变时，要对相应留存的纸质定值单进行替换整理，重复劳动量大。使用本文的定值单电子核验交接系统，配置无线通信设备，在集控室内召唤全站40台保护装置的定值仅需5min左右，核验每条定值并得出最终对比结果共需10min左右。若某台设备需要定值修改后核对，则在上位机召唤该台保护装置定值，从生成定值单到对比结束仅需2min。

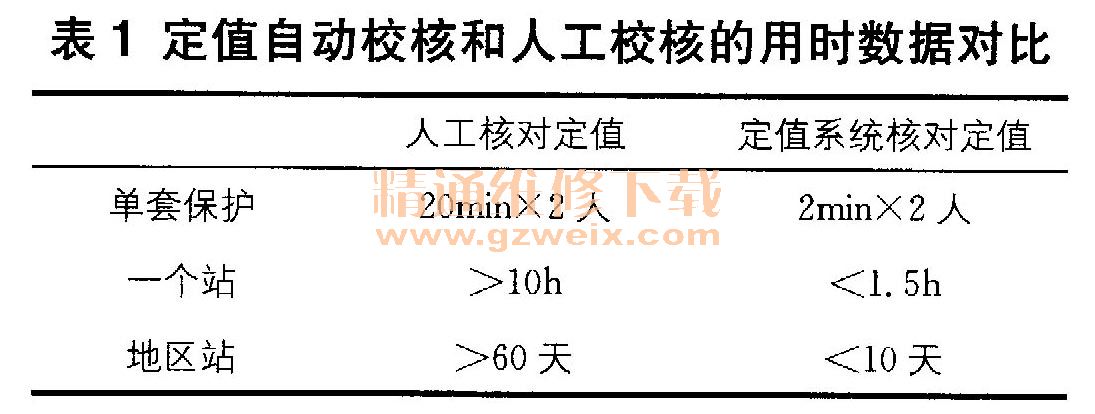

    假设每套保护装置包含两个区的保护定值，一个变电站有35套左右的继电保护装置，两人每天工作8h参与核验工作，使用人工校核和定值自动校核两种方法的用时数据对比见表1.

    由表1可知，使用定值自动校核方法可大幅提高工作效率，节省人力和物力。

    5 结束语
    本文介绍了一种变电站继电保护定值单电子核验交接系统，主要说明了该系统的匹配算法、核验策略及电子签名信息管理方法。使用该系统核验继电保护定值，相对于传统的人工核验方式，具有以下优点：整合定值核验流程及软硬件配置，简化了传统核验方式流程，规范化的操作过程使得定值核验工作更加完善可靠；三级匹配算法和树形核验策略保证了定值项目的匹配率，减少了核验过程中人为因素的影响；利用计算机快速的数据处理能力代替人工逐条核对定值项目，节省了人力，提高了工作效率；电子化存档管理定值单，使定值的核对、交接和管理更加安全、高效、节能及环保，对提高继电保护的可靠性具有重要意义。
