摘要：本文针对目前变电站人工定值校核方式工作量大、易误核漏核等问题，提出一种继电保护定值单电子核验交接系统。该系统将传统分散的核验操作集中于布局合理的计算机软件操作界面，包括装置定值单读取、调度下发定值单比对、定值修改与写入、电子签名、报告存档与打印等流程，实现了变电站继电保护装置定值单核验无纸化。重点介绍核验过程中匹配算法、核验策略及电子签名信息管理方法。与传统方式相比，该系统在满足实际工程需要的基础上，能有效提高变电站核验过程效率，减少人力与资源投入。

    0 引言
    电力系统中各级调度部门按电力系统参数和运行要求对已配置继电保护装置进行分析，计算获得各项整定值，并在生成和初步审核定值通知单后下发至各等级变电站，由相关继保人员完成定值的核验、修改、存档等工作。随着超高压输电线路、交直流联合输电的推进及分布式电源高渗透接入，继保人员需根据新的系统状态准确计算出保护装置定值并完成交接工作。然而，目前继电保护定值整定交接及管理仍采用传统的人工现场纸质打印整定方式，即将每套调度定值单与装置整定表纸质打印后，通过人工逐条核对后由继保人员与变电运行人员双方签字确认，最后纸质归档的工作流程和方法。显然，该方法能较大限度地防止定值误整定情况的出现，但工作效率低下、人工成本高，定值纸质存档管理既占空间又耗资巨大，无法适应新形势下电力系统自动化、数字化、电子化的发展要求。
    针对上述问题，近年来继电保护学者将研究重点集中在继电保护在线定值校验中，但是大部分研究主要集中在调度端保护信息管理系统平台上。通过召唤子站系统定值来形成比对结果的方法具有一定优点，但对网络及设备的投资过于巨大，完全依靠网络通信实现远距离在线整定的方式抗干扰能力弱、操作难度较大、可靠性较低，对变电站现场继电保护装置打印的原始定值单管理并没有过多探究。本文提出一种变电站继电保护定值单电子核验交接系统。该系统在不影响保护装置正常运行的前提下，读取保护装置内部定值，在与载人的调度定值单核对后进行电子签名并归档，实现定值校验的电子化和定值单交接管理的无纸化。

    1 定值核验流程整合
    传统完整的定值核验流程如图1所示，按照装置定值获取、调度定值单与装置定值打印、人工核验、签名存档的工作顺序进行。各项工作间操作方式不同，程序软件分散，过程杂乱，未能形成统一的操作流程。例如装置定值获取一项，该工作需要针对不同的保护装置，必须使用厂家相配套的Debug程序进行读取，Debug程序存放在不同文件夹内，在查找过程中降低了工作效率。

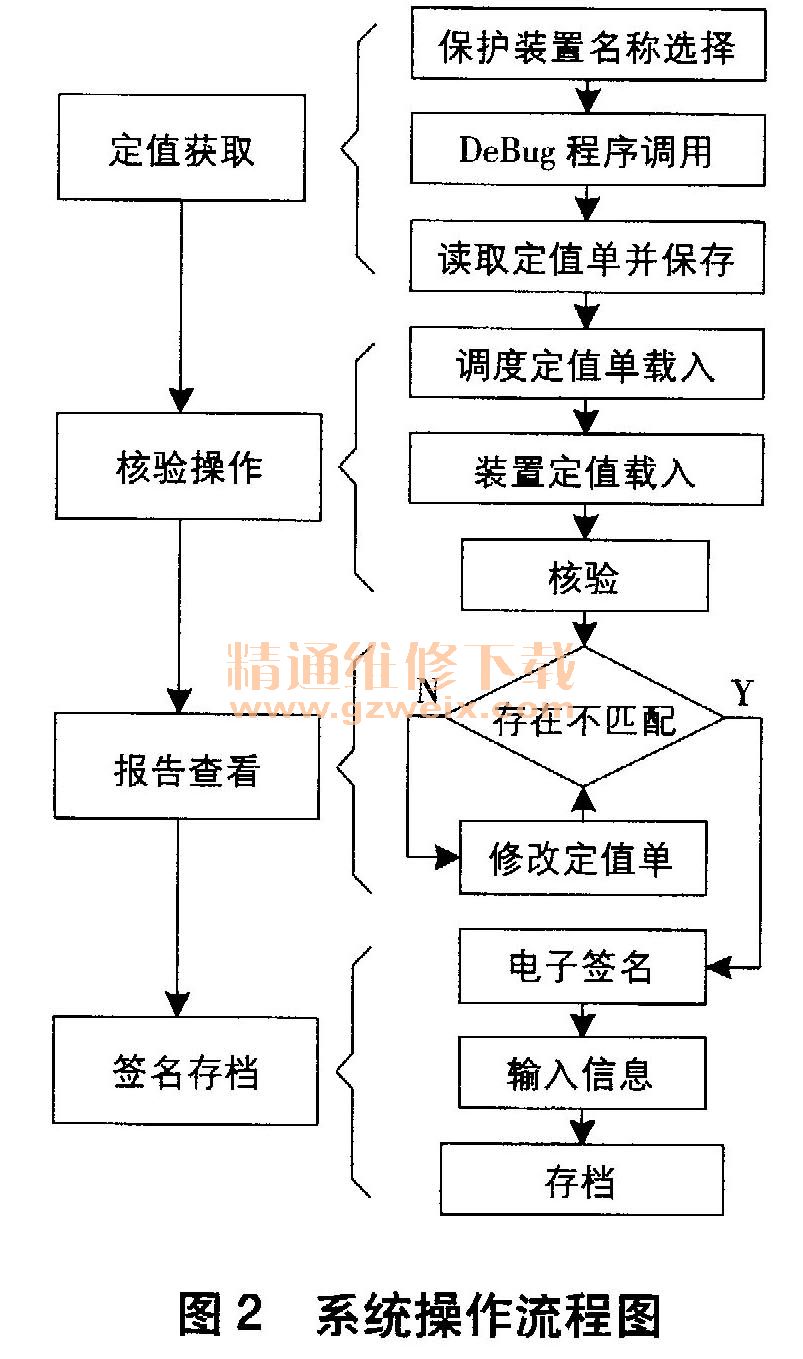

    定值核验上位机程序使用MFC编写，如图2所示。首先在MFC工程中添加串行通信MSComm控件并调用与之对应的类，基于此控件搭建串口通信系统，完成保护装置与上位机的数据传输，根据保护装置的规约文本解析出需要核验的定值并保存；其次，借助Office目录下的Excel类型库读取调度下放的定值单，并调整定值顺序与保护装置一致；最后，逐条核验定值是否匹配，若完全相同，则插入保护及运行人员的电子签名并存档，否则产生相应的错误报告，并提示修改保护装置内定值，直至定值完全相同，完成定值核验。

    系统首先必须选择当前所核验的保护装置名称。本文的继电保护定值单电子核验交接系统基于传统操作流程，可将其简化为定值获取、核验操作、查看报告、签名存档四大步骤。软件系统界面模块采用从左至右，从上到下的布局风格，如图3所示。
