2 500kV夏金变过程层网络结构
根据国网公司《智能变电站继电保护技术规范》要求以及目前智能变电站的设计方案，50okV夏金变采用直采直跳模式，即光纤点对点直接采样和光纤点对点直接跳闸；而保护间通信、联闭锁信号及三遥信息均通过交换机网络传输。其中500kV过程层的GOOSE网、SV网分别单独组网，220kV过程层的GOOSE网、SV网共同组网。过程层交换机采用国内某厂商的PSW-618D型工业以太网交换机。
2.1 500kV夏金变过程层网络结构
500kV夏金变的500、220kV过程层网络均采用星型网络结构，即以一个公共交换机为中心节点，各交换机分层级联。星型网络结构简单、布线容易、扩展方便，任何一个非中心节点故障对整个系统影响不大。同时，500kV夏金变的220kV过程层网络采用（GOOSE、SV共网模式，且GOOSE/ SV网按双重化配置，A、B网间相互独立，互不通信。

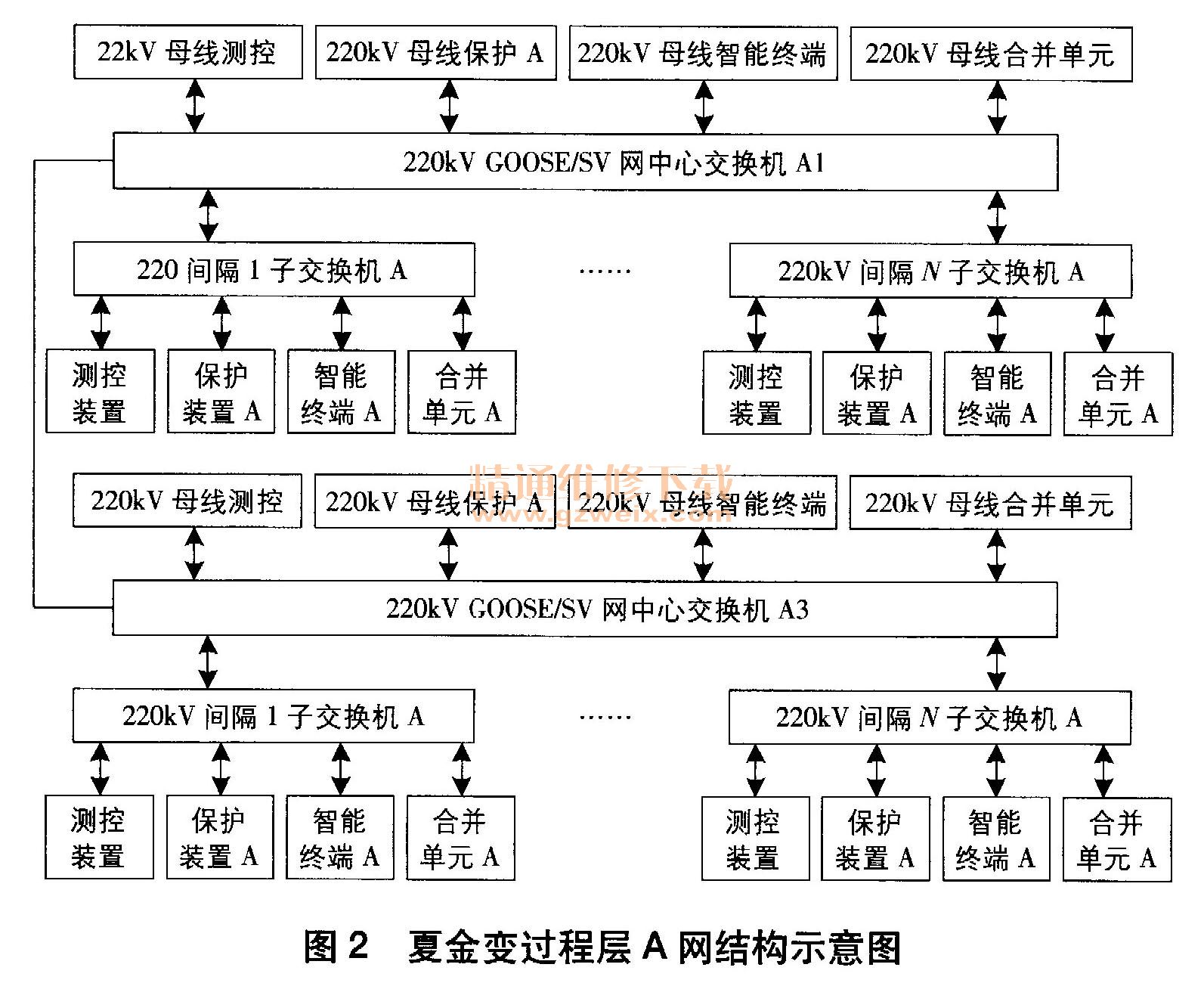

目前，500kV夏金变的220kV过程层GOOSE/SV A网和B网分别配置4台中心交换机，每台交换机均配置18个百兆ST口、2个百兆LC口、2个千兆LC口，4台中心交换机通过千兆光纤级联。夏金变220kV过程层GOOSE/ SV A网结构示意图如图2所示。
2.2 500kV夏金变交换机故障情况介绍
500kV夏金变自投运以来屡次发生过程层网络交换机通信端口故障，多次造成继电保护装置及自动化设备GOOSE/SV通信断链告警。最严重的一次，220kV过程层GOOSE/SV A网中心交换机2个端口接连发生故障，造成220kV第一套母差保护与所有间隔保护通信中断，严重影响变电站一、二次系统的安全可靠运行。
针对夏金变过程层交换机端口频繁故障问题，将故障ST光模块送往专业机构进行分析检测。检测结果显示交换机光模块内部LA芯片（增益放大作用）失效率偏高。于是，对500kV夏金变的220kV过程层GOOSE/SV A网中心交换机全部进行整机更换。
