4 过程层交换机离线调试平台搭建
    4.1方案概述
    过程层GOOSE/SV交换机端口设置及VLAN配置的正确性，对智能变电站二次系统的稳定运行颇为关键。由于更换智能变电站中运行的过程层交换机将导致部分继电保护、测控装置等IED装置的二次链路中断，从而影响部分保护功能和部分遥测、遥信、遥控等自动化功能，因此更换交换机的调试工作既受到停电时间的影响，部分测试项目也因受到运行条件限制而无法开展。
    通过搭建过程层交换机的离线调试平台，在线下完成交换机的相关测试及端口配置的正确性检查，能有效缩短更换交换机所需的停电时间，同时在确保安全的情况下，能较全面地完成相关测试项目。
    交换机离线调试平台搭建原则：按现场运行的交换机配置搭建同等的测试平台，利用测试仪模拟各IED装置按SCD配置文件发送GOOSE、SV报文，同时在测试端口检查报文收发情况，以达到检查VLAN配置正确性的目的。
    4.2夏金变220kV中心交换机硬件调试平台
    被测设备：待更换的中心交换机Al、A3的级联系统端口已完成配置，并与原交换机参数备份文件核对正确。
    测试设备：模拟间隔交换机、便携式智能站测试仪1、便携式智能站测试仪2、光功率计、光电转换器、各类型尾纤若干。

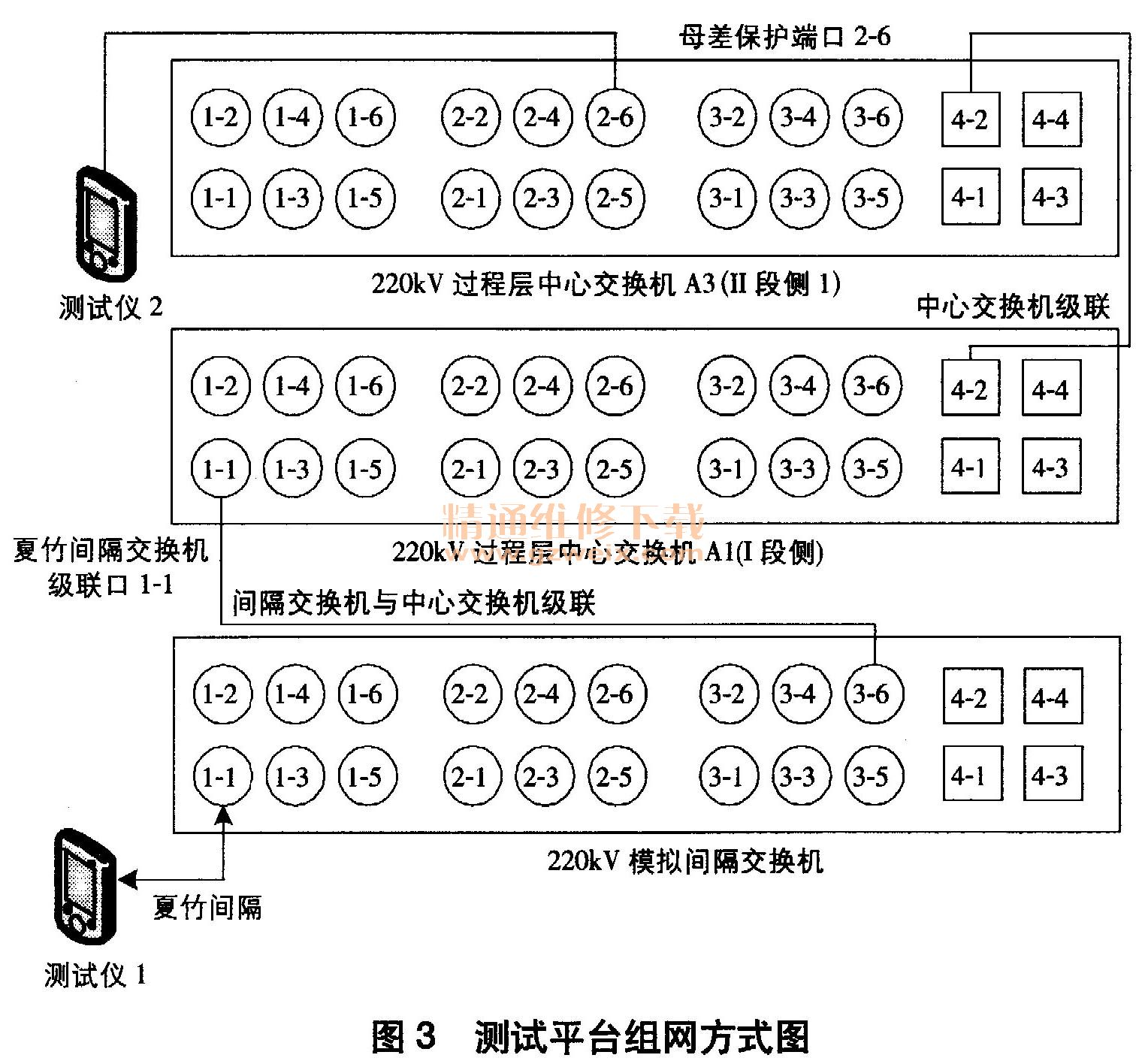

    中心交换机级联的间隔交换机较多，达11个间隔，调试平台采用一台交换机模拟11个间隔交换机的配置。经过端口配置，端口1-1、3-6模拟夏竹4U66间隔交换机；端口1-2、3-6模拟夏南4U65间隔交换机；其它间隔以此类推。测试平台组网方式如图3所示。

    模拟间隔交换机的端口，参考现场22okV间隔交换机配置信息进行配置，其PVID、VLAN配置信息根据现场实际情况进行设置，使得模拟平台具备11个间隔交换机的模拟能力。同时，对模拟间隔交换机的配置需要进行补充试验，由于间隔交换机配置简单，报文导通试验方便，因此此处不再陈述。
     4.3交换机离线测试项目
    （1）交换机外观检查；上电检测；双电源单独供电检测；告警接点和告警灯测试。
    （2）交换机端口发送光功率测试，交换机端口接收光功率灵敏度测试，均要求满足技术参数。
    （3）交换机配置检查，登陆交换机管理页面查看PVID、VLAN配置参数是否正确。
    （4）通过调试平台，验证VLAN配置的正确性，原则上报文通断检查严格按VLAN划分原则逐口进行，而在实际测试过程中可按VLAN在智能站继电保护中的具体应用做重点测试：间隔交换机发出的GOOSE报文，母差保护对应端口能正常接收；间隔交换机发出的SV报文，母差保护对应端口能正常屏蔽；母差保护发送的GOOSE报文，间隔交换机能正常接收；故障录波器、网络分析仪对应的端口按配置情况能正常接收GOOSE、SV报文。
    4.4交换机离线测试方法举例
    测试模拟间隔交换机和中心交换机间的通信，夏竹线的报文测试按图3接线。
    （1） GOOSE报文发送测试：测试仪1模拟发送夏竹线保护GOOSE报文，测试仪2模拟母差保护接收报文，配置正确时母差保护应能正常接收夏竹线保护发出的GOOSE报文；同时，测试仪2模拟母差保护发送GOOSE报文，测试仪1模拟夏竹线保护接收报文，GOOSE报文能正常接收。
    （2） SV报文发送测试：测试仪1模拟发送夏竹线合并单元SV报文，测试仪2模拟母差保护接收报文，配置正确时母差保护应能正常接收夏竹线合并单元发出的SV报文。
    （3）另外，还可测试直接接在过程层中心交换机上的IED装置间的通信，主要验证母线智能终端、母线电压合并单元、母差保护、母线测控间的通信情况。
