笔记本电脑供电电路故障的诊断方法
来源:本站整理  作者:佚名  2014-06-17 10:03:10

    1.5芯片组供电电路工作机制
    1.基本知识
    芯片组是笔记本电脑主板的核心,无论是单芯片架构的芯片组还是双芯片架构的芯片组,其内部都集成了很多可实现不同功能的模块,这些功能模块所需的电流和电压不同,所以需要多个供电转换电路为芯片组供电。
    不同芯片组的参数不同,其所需的供电规格也就不同。而不同品牌和型号的笔记本电脑,其采用的芯片组供电电路设计不同,这在查看电路图时要注意区分。但基本上笔记本电脑芯片组的供电电路也都是线性稳压电源电路或开关稳压电源电路。
    2.电路分析

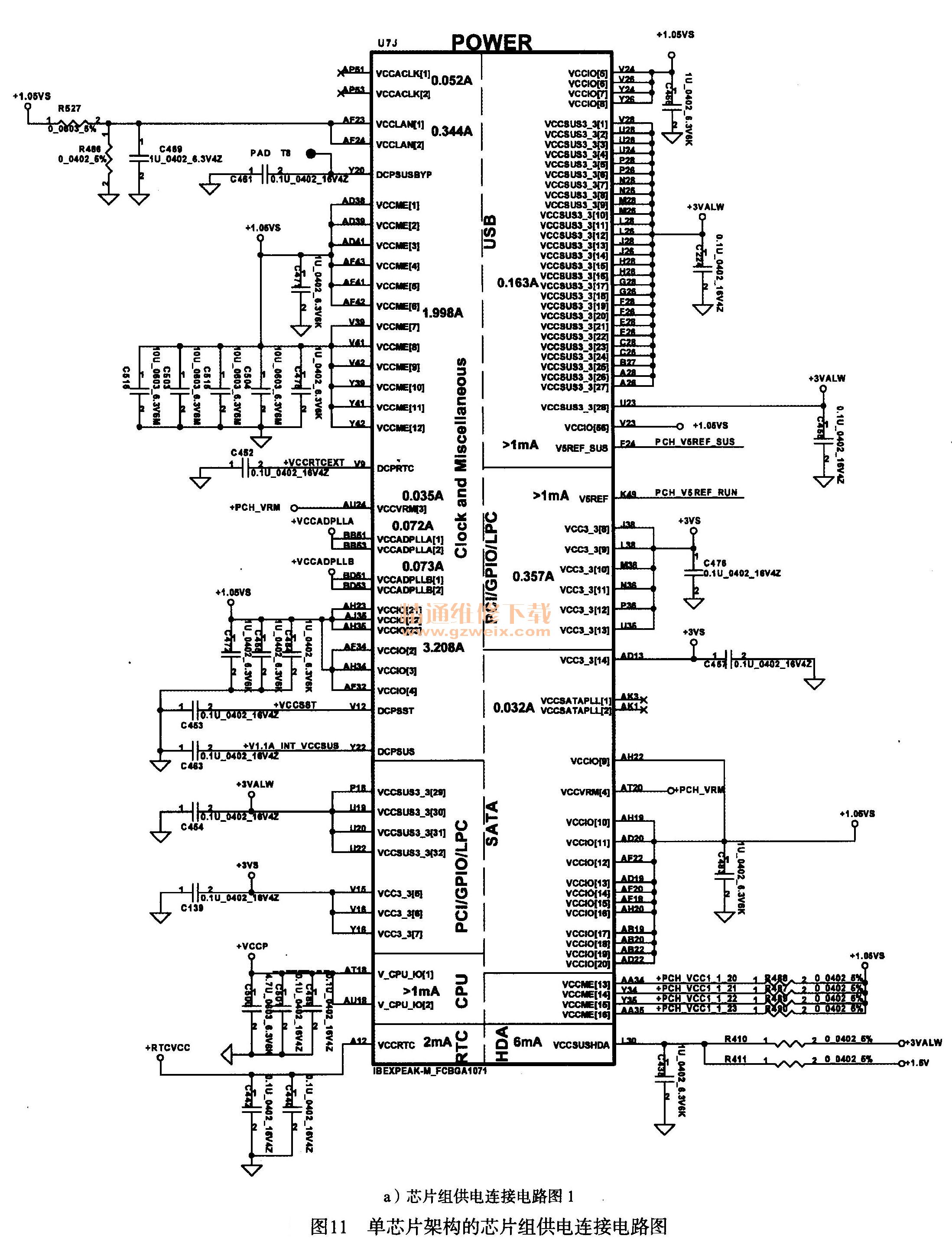

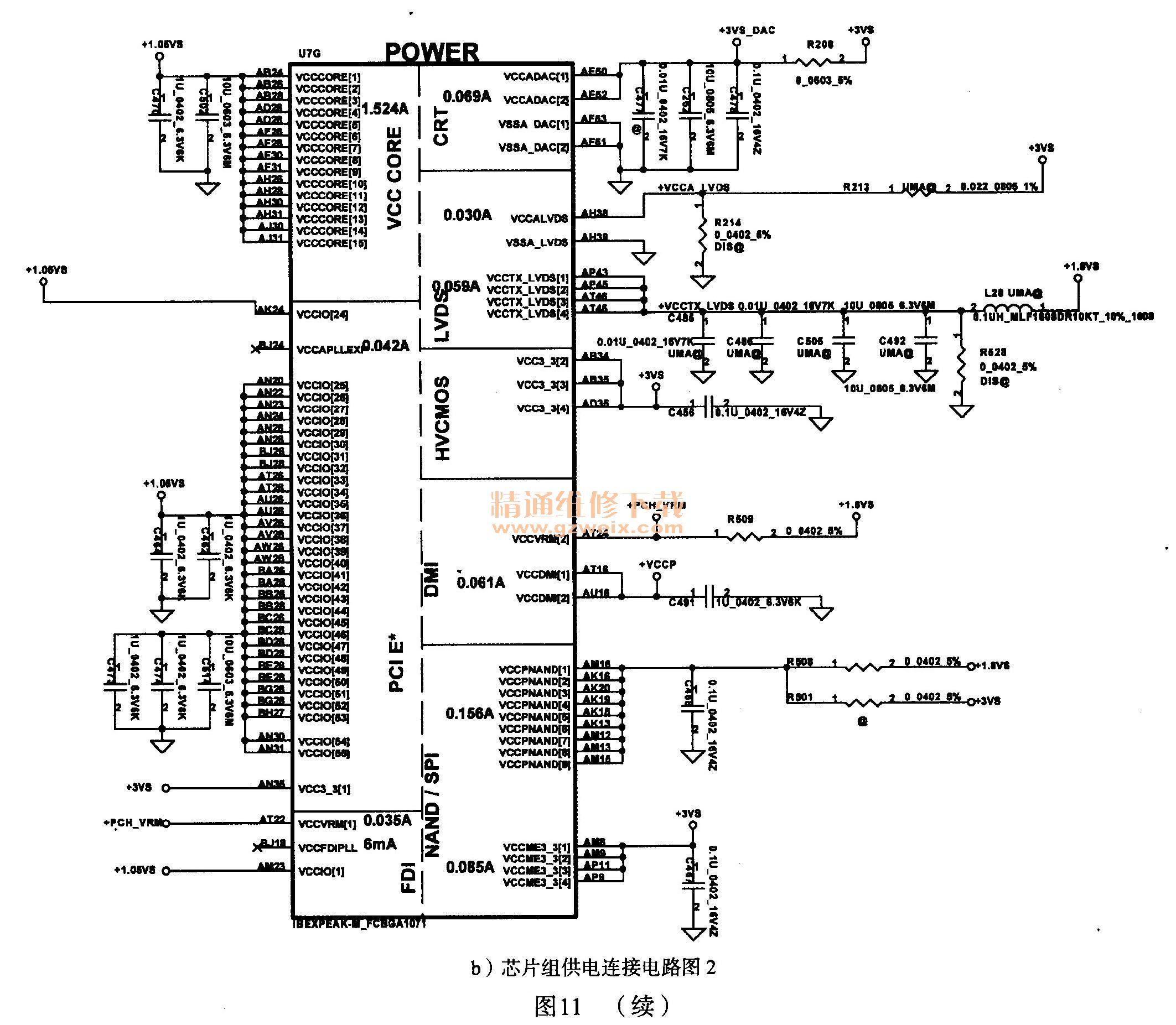

    如图11所示为单芯片架构的芯片组供电连接电路图,从图中可以看出,芯片组内集成的各种功能模块需要不同的电压和电流供电,这些供电有一部分是由系统供电电路直接提供的,也有一部分是其他供电电路经过相关电子元器件转换而来的。


    从图11中还可以看出,在待机状态时主板待机电路也会给芯片组提供待机电压,但这部分供电只会使芯片组内部很少的功能模块工作,当笔记本电脑正常开机之后,其余部分供电才会源源不断地输送给芯片组,使芯片组内各种功能模块都开始工作。
    由于不同品牌和型号的笔记本电脑在芯片组供电电路设计和规格上有很大的不同,所以要想掌握笔记本电脑的芯片组供电电路,就需要详细分析芯片组各部分供电的来源。而除了由其他供电电路转换来的芯片组供电外,也有专门为芯片组相关功能模块提供供电的供电转换电路,这种供电转换电路可能是线性稳压电源电路,也可能是开关稳压电源电路。在检修笔记本电脑的过程中,要根据具体型号的主板及其电路图作出正确的分析和判断。下面以图11中的+1.05VS供电产生过程为例,简述芯片组供电转换电路的工作原理。

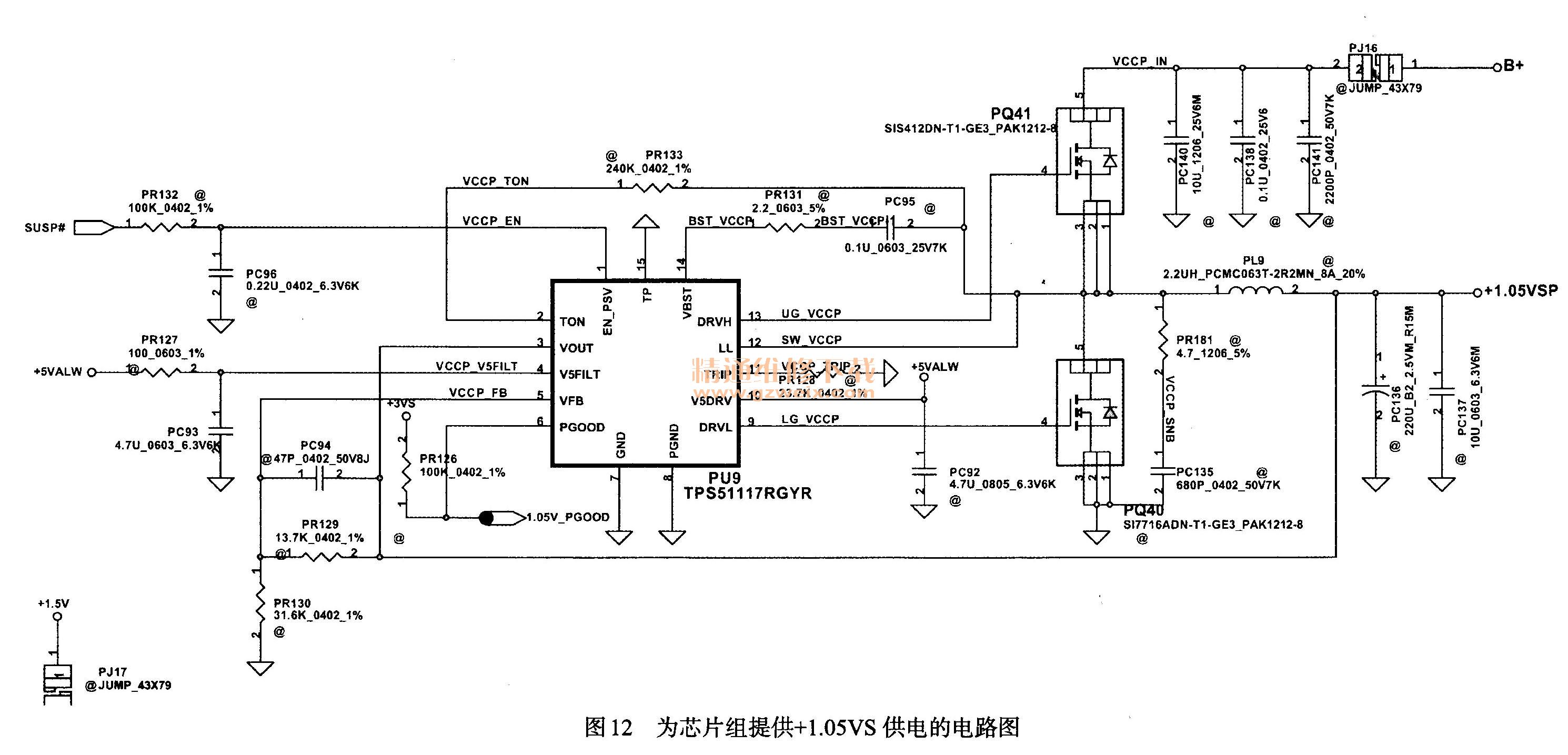

    如图12所示是为芯片组提供+1.05VS供电的电路图,从图中可以看出,TPS51117电源控制芯片的第13引脚和第9引脚负责输出驱动信号,控制两个场效应管的导通和截止。从而将来自保护隔离电路的供电转换为芯片组的供电。电路中的电感器PL9起到储能作用,保证输出供电的稳定性,电容器PC 136和电容器PC 137则起到滤除杂波的作用,使电路的输出供电变得平滑。

    1.6独立显卡供电电路工作机制
    1.基本知识
    笔记本电脑的独立显卡大多为一块独立的PCB电路板,其上面集成了NVIDIA公司或者AMD公司的显示核心,以及多个显存芯片和相关电路等。
    由于游戏和制图等方面的需求,独立显卡成为主流笔记本电脑必备的一种硬件设备。独立显卡的发热量和耗电量均很大,其出现故障的几率也较多。
    独立显卡在正常工作时也需要多种规格的供电才能正常工作,检修独立显卡的供电电路时,应根据独立显卡采用的显示芯片及显存芯片的规格做具体分析,但是其最基本的供电原理都是一样的。
    2.电路分析

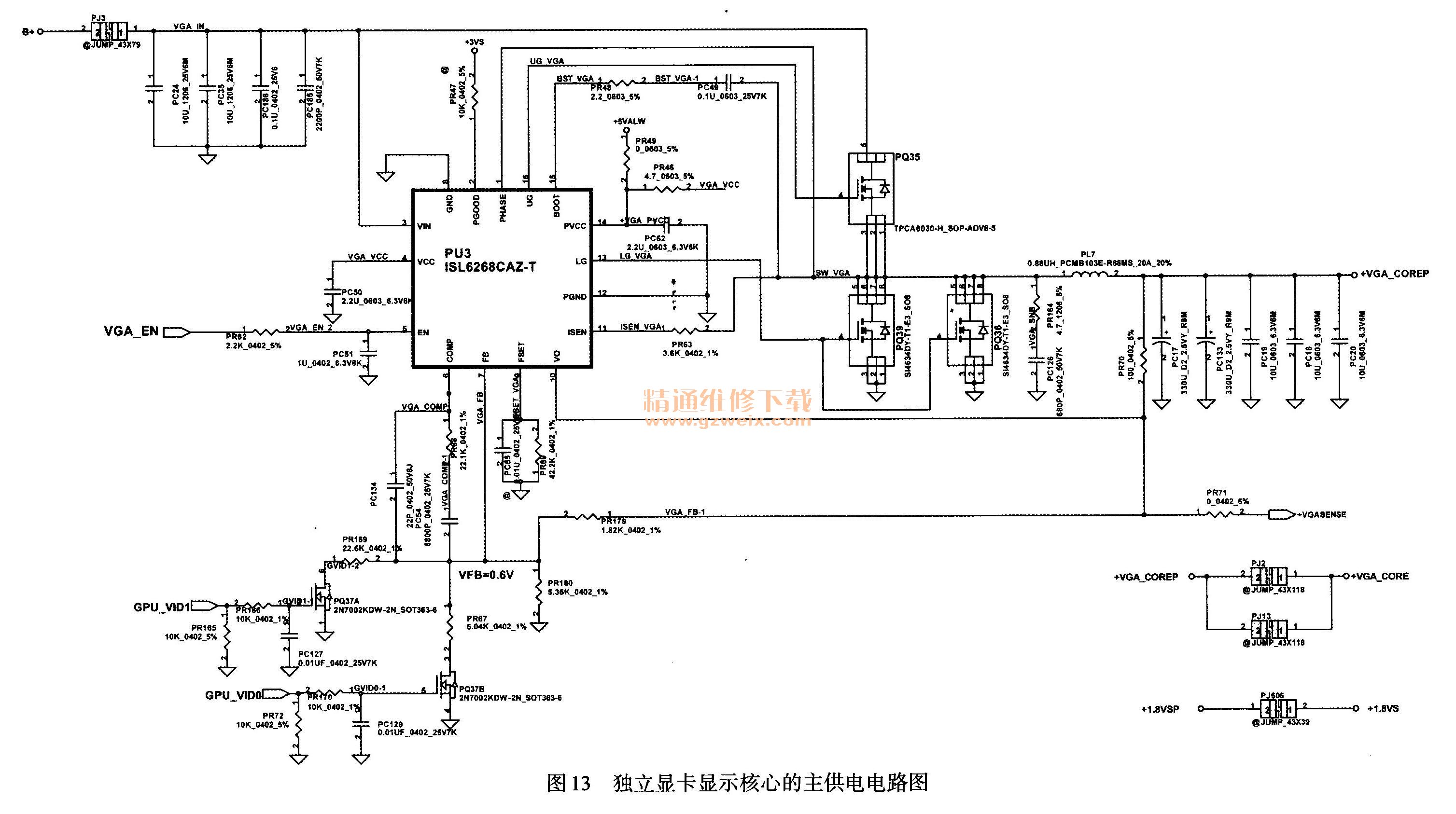

    如图13所示为独立显卡显示核心的主供电电路图,从图中可以看出,此电路为开关稳压电源电路,电路中使用的控制芯片是ISL6268电源控制芯片,电路中一共采用了三个场效应管。其中,上场效应管PQ35的供电由保护隔离电路提供,其导通和截止则由ISL6268电源控制芯片通过其第16引脚输出的驱动信号控制。两个下场效应管PQ39和PQ36能够保证电路更加稳定。这两个场效应管导通和截止的控制信号,由ISL6268电源控制芯片的第13引脚发出。

    此电路为单相供电转换电路,输出的供电电压不是固定不变的,而是根据独立显卡的工作状态而进行调整输出的供电。GPU_VID 1和GPU_VIDO两个信号由独立显卡的显示核心发出,这两个信号可以组成三种组合—0和0、0和1以及1和1,这三种组合可以代表三种供电规格。ISL6268电源控制芯片通过接受独立显卡显示核心的VID信号判断出其需要输出的供电电压。

    1.7内存供电电路工作机制
    1.基本知识
    笔记本电脑使用的内存通常为独立的PCB板,主要通过SO-DIMM插槽与笔记本电脑主板通信并获得供电。
    内存条上主要有内存芯片、SPD芯片以及电容器和电阻器等电子元器件。笔记本电脑主板上的内存供电电路需要为内存芯片、SPD芯片提供正常工作所需的电压和电流,同时还要为内存与CPU或北桥芯片之间用于通信的总线供电。
    2.电路分析
    如图14所示为笔记本电脑内存供电连接电路图,从图中可以看出,目前笔记本电脑普遍采用的DDR3类型的内存主要需要+1.5V, +0.75VS和+3VS等供电。+1.5V供电为内存的主供电,+0.75VS供电为内存提供基准工作电压,+3VS供电主要提供给内存的SPD芯片使用。

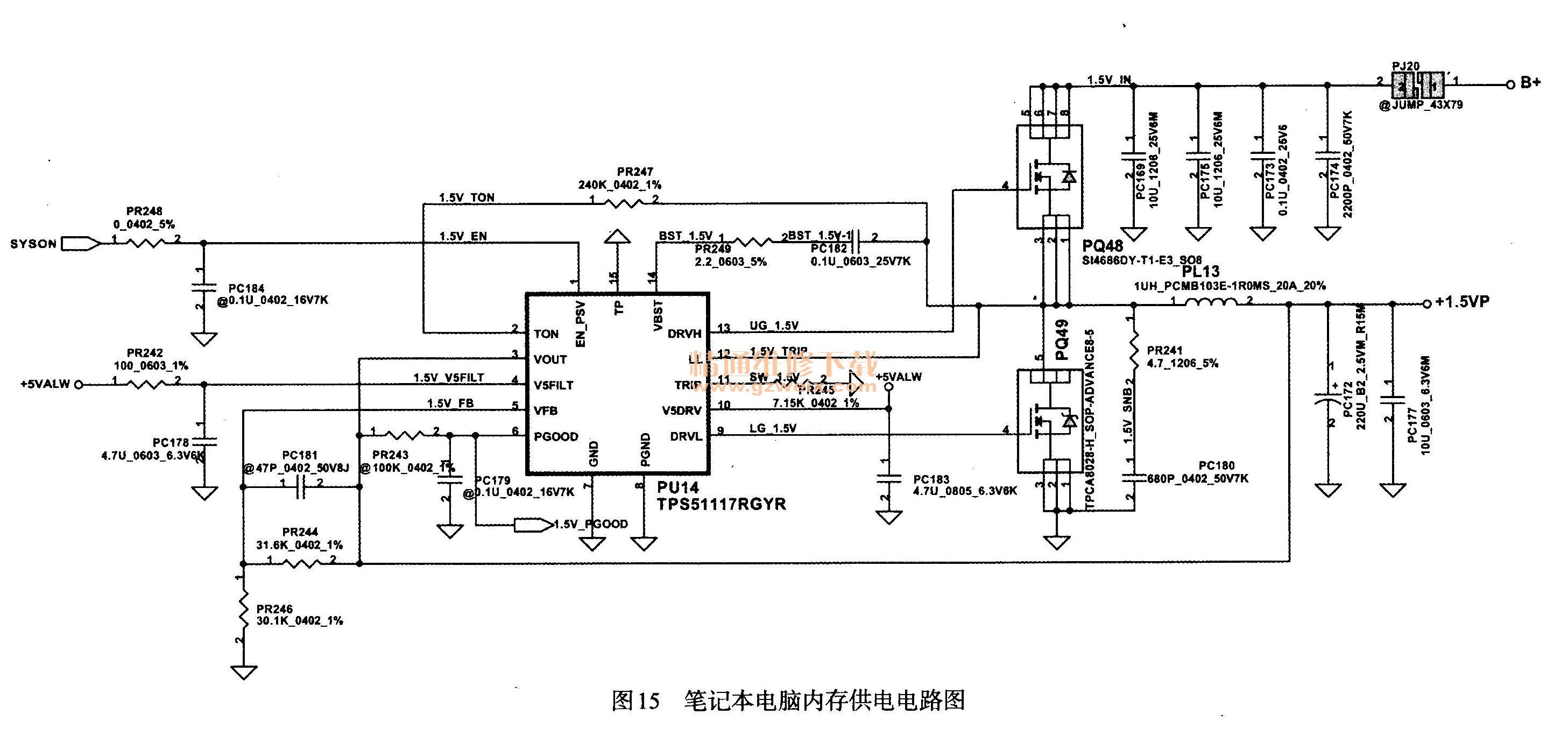

    如图15所示为内存的+1.5V主供电产生电路,此电路为开关稳压电源电路。电源控制芯片控制电路中的场效应管导通和截止,并通过电路中电感器储能和电容器滤波,将保护隔离电路提供的供电转换为DDR3内存所需的1.5V主供电。

    而DDR3内存所需的0.75V基准工作电压,通常由一个在内存插槽旁的线性稳压电源电路提供。内存的SPD芯片所需的供电可由系统供电电路的输出供电经过相关电子元器件的转换后提供。
    故障分析能力以理论知识作为基石,以方法和经验作为核心,所以增强故障分析能力的过程就是不断学习、积累的过程。
