笔记本电脑供电电路故障的诊断方法
来源:本站整理  作者:佚名  2014-06-17 10:03:10

    3.5笔记本电脑自动重启故障检修案例
    故障现象
    一台笔记本电脑,出现经常自动重启的故障。
    故障判断
    笔记本电脑出现的自动重启故障,有很大一部分是其散热问题导致的,也有一部分是由于相关供电电路出现问题导致的。
    故障分析与排除过程
了解故障发生前的具体情况,掌握故障原因及现象,是笔记本电脑检修过程的第一步,同时也是检修过程中非常重要的一个步骤。例如故障发生前有摔落、撞击、进水等问题,应首先联想到故障原因可能是摔落、撞击、进水等问题导致了相关接口接触不良或电子元器件、硬件设备损坏等。
    而该故障笔记本电脑在故障发生前没有出现摔落、撞击、进水等问题,但故障发生在温度较高的夏天。
根据故障现象,对该故障笔记本电脑进行拆机检修,首先清理笔记本电脑主板上的灰尘,改善其内部工作环境。
    笔记本电脑硬件出现问题导致的故障,如系统运行缓慢或经常自动重启等,很大一部分是由于笔记本电脑的散热不良所导致的,处理此类故障时不仅要改善笔记本电脑的外部散热环境,还要对笔记本电脑的内部进行清理,并检修散热器等硬件是否存在问题。
    而笔记本电脑出现比较严重的故障时,如不能开机、自动关机、自动重启以及黑屏无显示等故障时,通常是由于笔记本电脑主板供电电路、时钟电路以及复位电路等出现了问题。其中最容易出现问题的是主板供电电路,其不仅分布广,涉及的电子元器件多,而且长期处于工作状态。处理此类故障时,应根据故障分析找出具体的故障点,然后通过更换或加焊出现问题的电子元器件或相关硬件设备从而达到故障排除的目的。
    清理过程中,还应仔细观察主板上的电子元器件和相关硬件设备是否存在虚焊、脱落或烧焦等明显物理损坏。
    在清理和观察该故障笔记本电脑时发现,其CPU插槽附近的一个场效应管存在虚焊问题,而CPU插槽附近的供电电路通常为CPU的核心供电电路,其中电子元器件出现问题可能是导致自动重启故障的原因。由此判断,真正的故障原因为CPU供电电路中的一个场效应管存在虚焊问题。

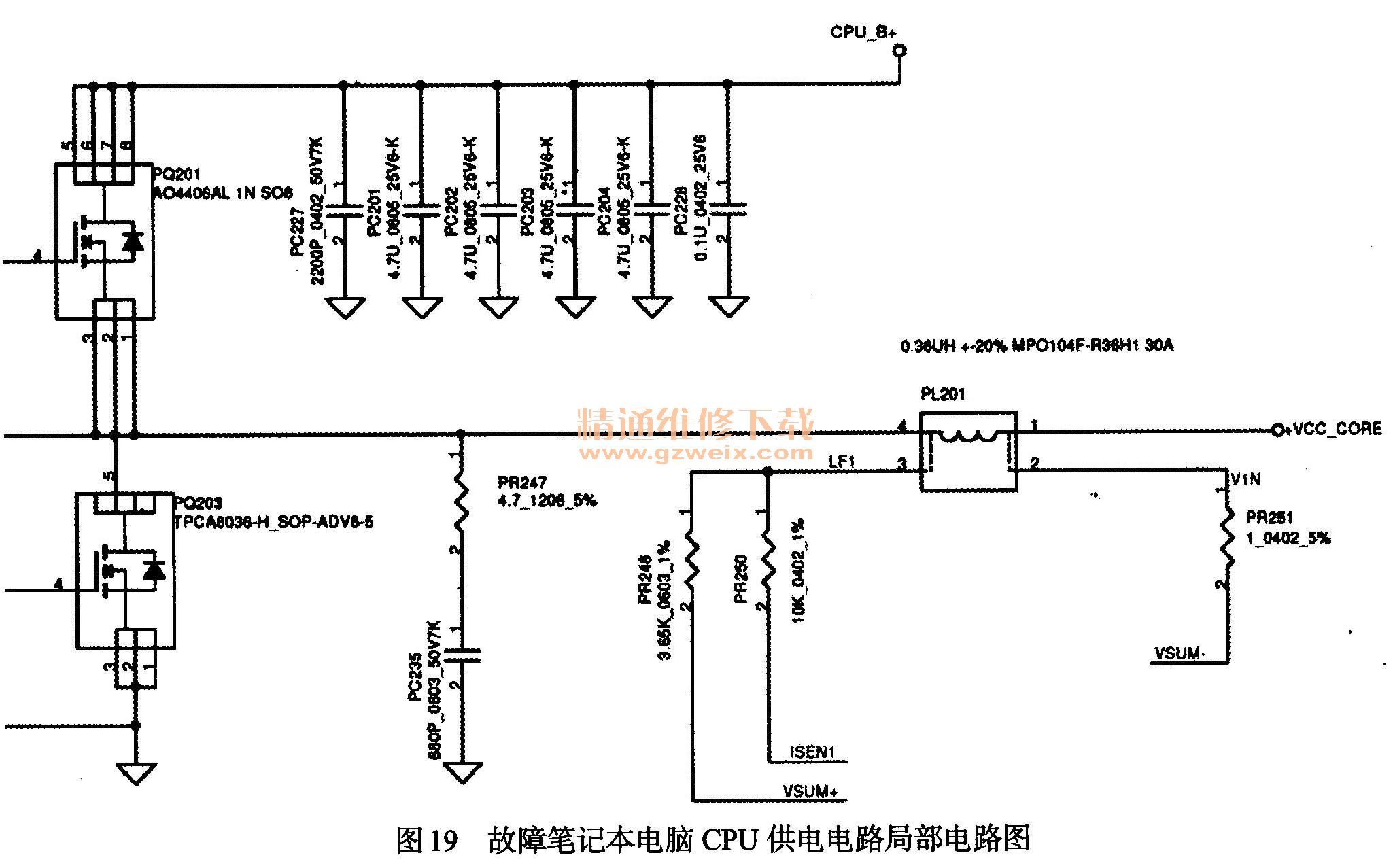

    进一步确认故障原因,找到该故障笔记本电脑的电路图。通过出现虚焊的场效应管编号对照电路图发现,该虚焊的场效应管为CPU供电电路中的下场效应管PQ203,如图19所示为故障笔记本电脑CPU供电电路局部电路图。

    对CPU供电电路中的场效应管PQ203进行加焊后,经过检测,故障已经排除。
    故障检修经验总结:在加焊过程中需要注意的是,笔记本电脑主板上的电子元器件比较密集,如果加焊操作不当,可能引起新的故障产生。
