3.2可充电电池不能充电故障检修案例
    故障现象
    一台使用了两年的笔记本电脑，出现可充电电池不能充电的故障。
    故障判断
    笔记本电脑出现可充电电池不能充电的故障，是比较容易解决的故障类型。因为其故障现象明显，故障原因通常都集中在可充电电池本身、可充电电池接口电路以及充电控制电路的范围内。
    故障分析与排除过程
笔记本电脑的可充电电池出现不能充电的故障，是比较常见的故障现象。通常情况下，可充电电池在使用两年以后，都会出现不同程度的老化问题，部分小品牌或低端定位的笔记本电脑可充电电池的使用寿命可能更短。
    首先通过替换法，判定是否可充电电池存在问题而导致了故障，经替换后发现，性能良好的可充电电池也不能在故障笔记本电脑上充电。说明故障原因丰要集中在主板的电池接口电路或充电控制电路中，所以决定拆机进行检测。
拆机检测过程的第一步是对故障笔记本电脑的主板进行清理，并在清理的过程中仔细观察笔记本电脑主板上的主要电子元器件和硬件设备是否存在明显的物理损坏。
    鉴于该故障笔记本电脑出现的故障现象，应重点对电池接口电路和充电控制电路进行清理观察。
    简单的清理和仔细观察后，没有发现明显的物理损坏。所以决定检测该故障笔记本电脑的充电控制电路。
    由于笔记本电脑主板上的电子元器件比较密集，各种供电电路又比较多，所以通常情况下，根据主板上易于识别的电感器的编号找到需要找到的供电电路，是一种十分有效的方法。而同时，通过检测供电电路中的电感器，还能够迅速判断供电电路的输出是否存在问题。

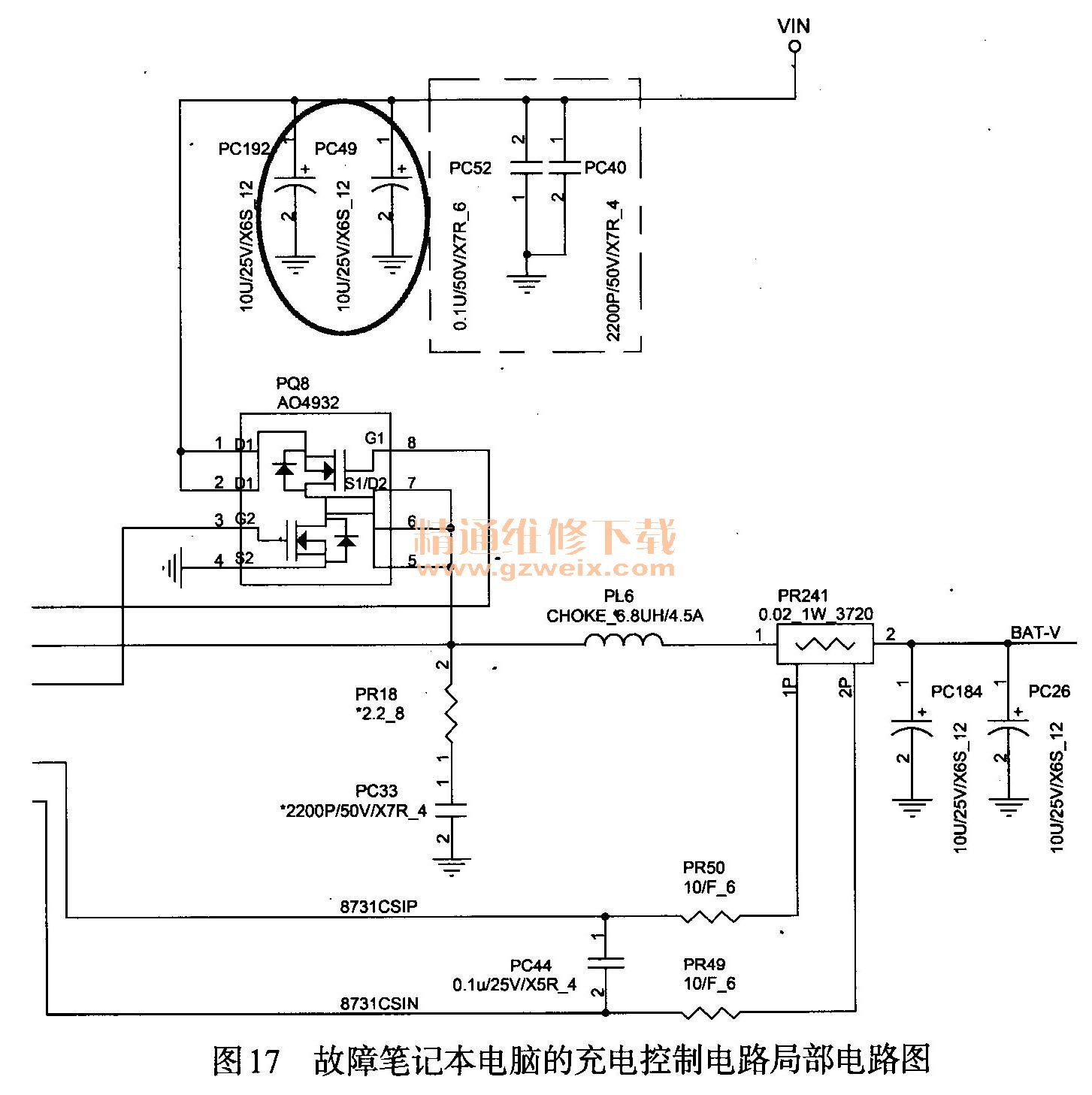

    如图17所示为该故障笔记本电脑的充电控制电路的局部电路图。

    在不加电的情况下对电路中的场效应管、电感器以及电阻器进行检测后发现，电感器PL6已经损坏，由此判定正是电感器PL6的损坏导致充电控制电路不能正常输出供电，而造成可充电电池不能充电的故障。
更换电感器PL6，加电进行检测，故障排除。
    故障检修经验总结：笔记本电脑的可充电电池出现不能充电的故障相对易于分析，很容易判断出故障原因的范围和具体的故障点，所以处理起来也相对容易。但是在检修的操作过程中应注意故障分析过程的逻辑性，以免造成误判；也要注意方式、方法，以免遗漏真正的故障原因或由于操作不当引起二次故障。
