3笔记本电脑供电电路故障检修经典案例
笔记本电脑主板供电电路的检修，关键在于掌握供电电路的工作原理和常见故障现象。笔记本电脑主板供电电路的检修过程，就是根据供电电路的工作原理和常见故障现象，逐步推导出故障原因的范围和故障点，从而进行故障排除的过程。所以，了解常见供电电路故障排除过程，对笔记本电脑检修技能的提升是十分必要的。
3.1不能使用电源适配器供电故障检修案例
故障现象
一台笔记本电脑，只使用可充电电池为笔记本电脑供电时，能够正常开机和运行，但使用电源适配器为笔记本电脑供电时，不能正常开机和运行。
故障判断
笔记本电脑出现电源适配器不能使用的故障，原因主要集中在主机电源接口电路和保护隔离电路这两个电路中。所以在故障检修过程中，应重点对这两个电路进行检修。
故障分析与排除过程
掌握故障笔记本电脑的故障现象及故障发生前的情况，是检修过程的第一步，同时也是检修过程中非常重要的一个步骤。
该故障笔记本电脑在故障发生前没有摔落、撞击或进水的状况，当只使用电源适配器供电时，按下该故障笔记本电脑的主机电源开关键时没有任何反应，进一步确认了其故障现象就是典型的不能使用电源适配器为笔记本电脑供电。
通常情况下，此类故障都需要进行拆机检修，但在拆机检修前，一定要先检测出现问题的故障笔记本电脑所采用的电源适配器本身有没有问题。
经检测，该故障笔记本电脑采用的电源适配器输出供电正常，于是决定拆机进行检修。
拆机检测过程的第一步是对故障笔记本电脑的主板进行清理。如果笔记本电脑主板内有过多的灰尘或异物，可能造成主板上的某些电路、电子元器件产生短路或散热不良的问题，并会引发相故障。
经检查，该故障笔记本电脑内灰尘并不多，也没有发现异物。
在清理的过程中，应仔细观察笔记本电脑主板上的主要电子元器件和硬件设备是否存在明显的物理损坏，如芯片烧焦和开裂问题、电容器鼓包或漏液问题、电路板破损问题以及插槽或电子元器件脱焊、虚焊等问题。如果存在严重的烧毁情况，能闻到明显的焦糊味道，对于这种明显的物理损坏，应首先进行更换后再进行其他方式的检修。
经观察，该故障笔记本电脑主板上的电子元器件没有明显的物理损坏问题。
根据故障现象判断的故障原因范围，进一步对主机电源接。电路和保护隔离电路这两个电路进行检测。

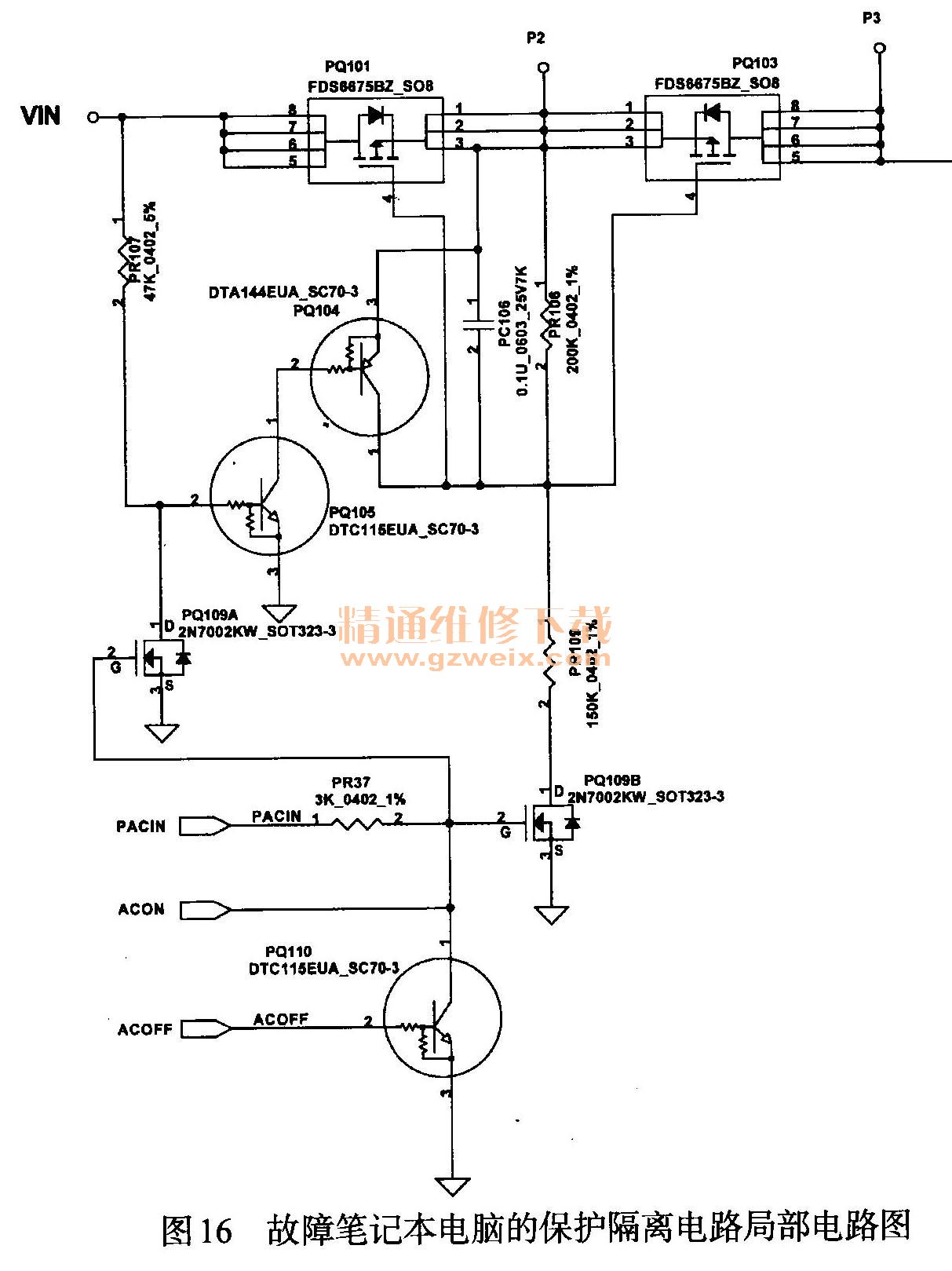

根据该故障笔记本电脑的电路图进行检测时发现，电源适配器的输入供电能够正常通过主机电源接口电路，但保护隔离电路中的场效应管PQ 103没有导通。再进一步检测发现，电阻器PR106已经损坏。于是判定正是由于电阻器PR106的损坏，造成电路不能导通，从而引发了相关故障，如图16所示为故障笔记本电脑的保护隔离电路局部电路图。
更换损坏的电阻器PR106，加电进行测试，故障排除。
故障检修经验总结：该故障笔记本电脑出现的故障，属于故障现象明显、易于判断故障原因的故障类型。
笔记本电脑的故障分析过程，是一个逻辑推理的过程。学习笔记本电脑检修技术，首先要牢固掌握笔记本电脑各功能模块的基本工作原理，然后逐渐积累常见故障的检修方法和步骤，在不断的实践和总结中逐步提高笔记本电脑的检修技能。
