第三章    主板及其选购
     计算机上的各个部件通过主板连接在一起。主板安装在主机箱内，是微型计算机最基本和最重要的部件之一，其上提供各种插槽、插座和接口，为各种硬件实现连接、统一、协调和控制作用，以维持整机的稳定性。

    3.1主板的结构

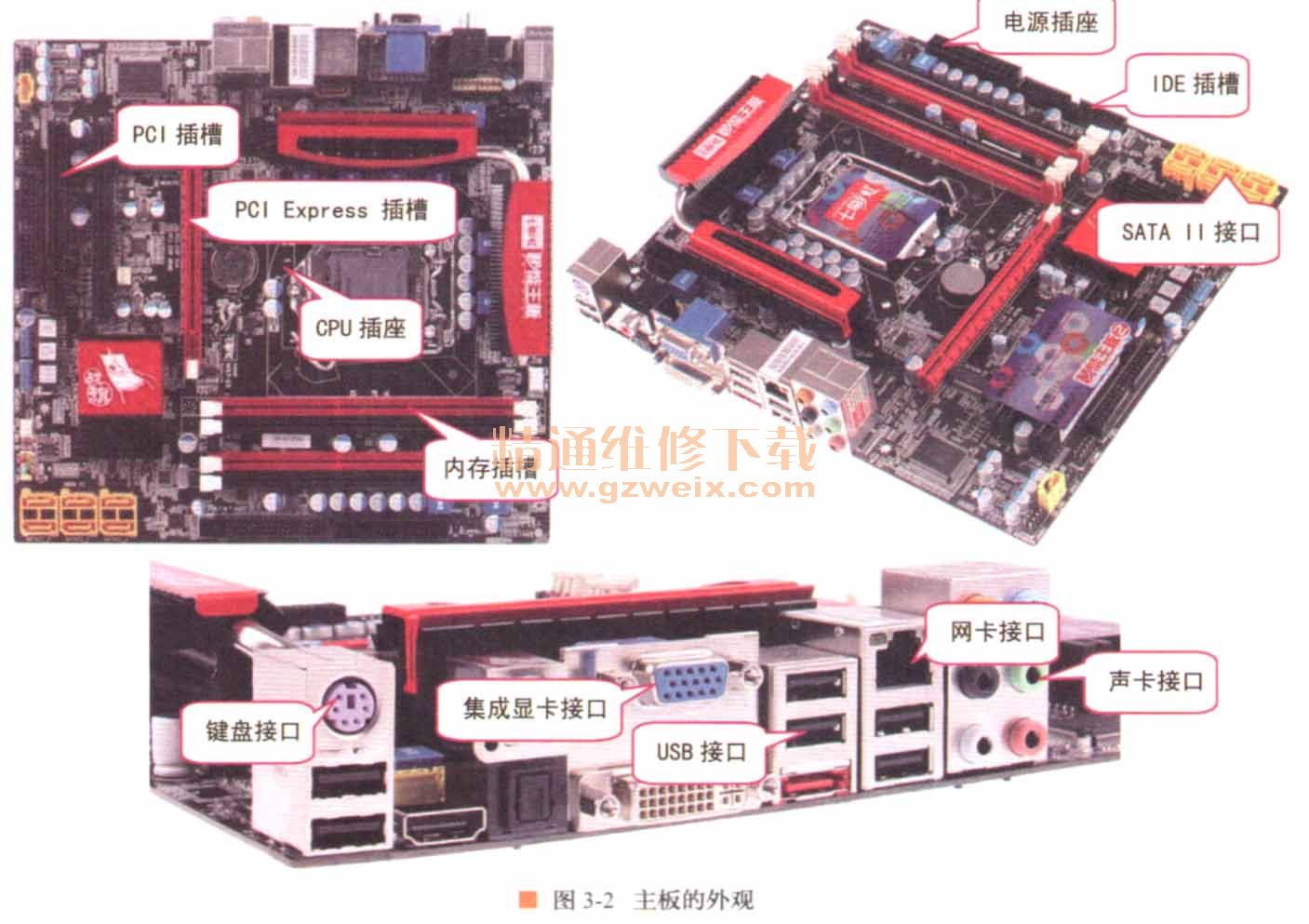

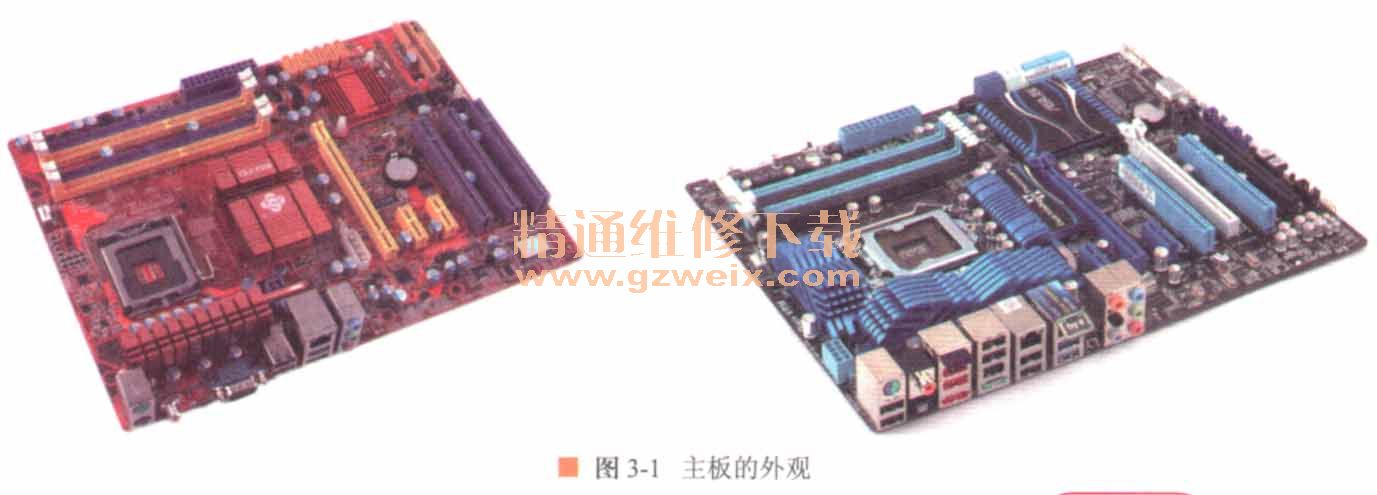

主板又叫主机板（mainboard )、系统板（systemboard）或母板（motherboard是一块矩形电路板，上面安装了组成计算机的主要电路系统，外观如图3-1所示。

    主板的典型结构如图3-2所示。

    3.1.1主板的基石—PCB板

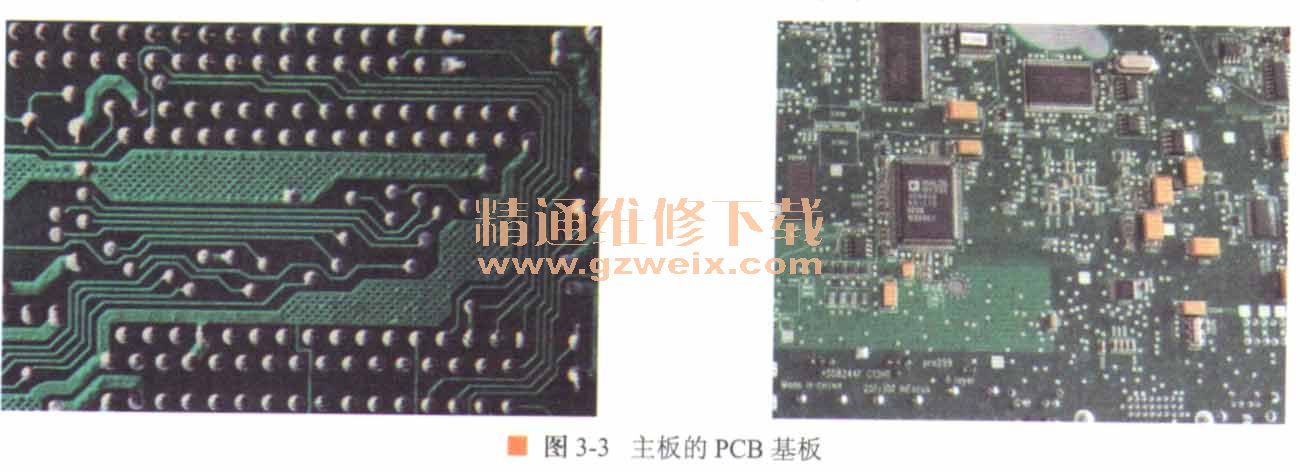

    PCB板（如图3-3所示）通常由4～6层树脂材料粘合在一起，是所有主板组件构建的基础。
PCB板内部采用铜箔走线，最上和最下的两层叫做“信号层”，中间两层则叫做“接地层”和“电源层”。PCB板的质量高低关系到主板的寿命和工作稳定性。

    3.1.2主板的大脑----各种控制芯片组
    主板上的核心部分是芯片组（Chipset )，就像人体的中枢神经一样控制着整个主板的工作过程。控制芯片组外观上都是扁平的集成电路。主板的性能几乎就取决于芯片组的性能。
    一、主控制芯片组

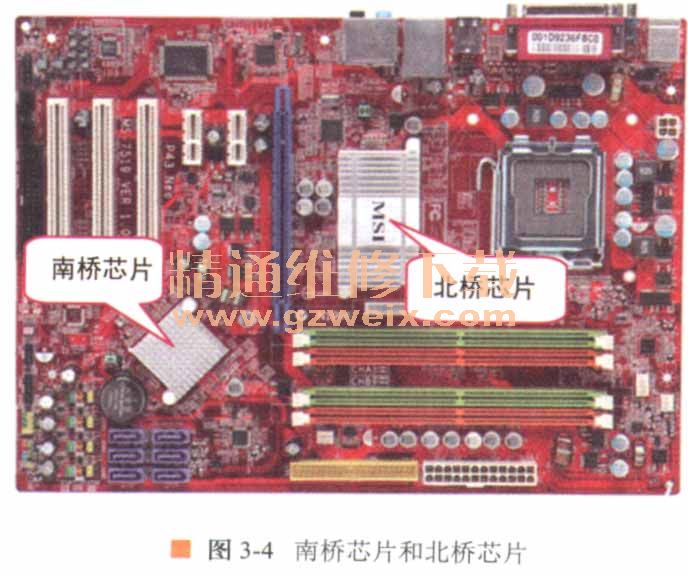

    依据在主板上的位置和所负责的功能的不同，主控芯片组通常分为“北桥芯片”和“南桥芯片”两部分，如图3-4所示。

    (1）北桥芯片。
    北桥芯片是靠近CPU的芯片，在整个芯片组中起主导作用，通常整个芯片组都以北桥芯片来命名。北桥芯片提供对CPU类型、主频、内存类型及显卡插槽等的支持。由于北桥芯片处理的数据量大，发热量高，因此其上通常都安装有散热片或散热风扇。
    (2）南桥芯片。
南桥芯片靠近PCI插槽，主要负责控制存储设备、PCI接口设备以及鼠标、键盘等外围设备的工作及通信。随着控制板块功能的逐渐发展，有些南桥芯片上也安装有散热片。
    二、功能控制芯片组
    主板上还会集成其他的功能控制芯片，例如音效芯片、网卡芯片及磁盘阵列控制芯片（Raid)等，这些芯片分别具有特殊的控制功能。
    (1)音效芯片。

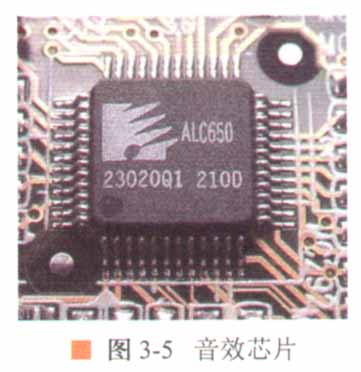

    尽管目前很多主板的南桥芯片上都集成了声卡功能，但通常不能满足一些对音效要求比较高的用户，因此他们会外加专门的音效芯片以提高电脑音效，如图3-5所示。

    (2）网卡芯片。

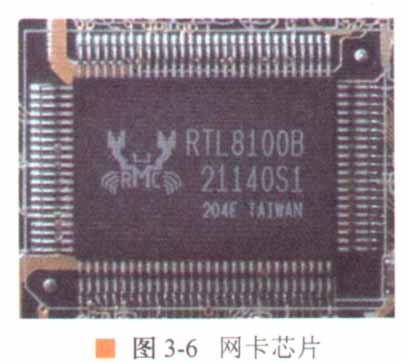

    网卡芯片专用于实现以太网连接，以便用户使用电脑的网络功能，如图3-6所示。

    (3）磁盘阵列控制芯片。

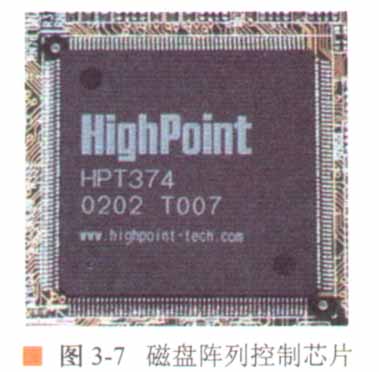

    磁盘阵列技术把多个磁盘组成一个磁盘集合，通过磁盘阵列控制芯片（如图3-7所示）实现一系列的调度算法。对用户来说，就像在使用一个容量很大而可靠性和速度非常高的大型磁盘一样。

   3.1.3各种板卡的连接载体-----插座和插槽
    主板上最醒目的部分是各种插座或插槽。CPU、显卡、各种扩展卡（声卡、网卡和电视卡）都必须通过各种插座或插槽与主板连接。
    一、CPU插座
    主板和CPU必须搭配使用，主板的芯片组必须支持选定的CPU。CPU插座用于在主板上安装CPU，主板上的CPU插座类型必须要与选定的CPU的型号对应，不同的CPU插座在插孔数、体积和形状方面都有区别，不能互相接插。
    目前的CPU插座大多采用Socket架构，通常位于主板的右侧，上面布满了“针孔”或“触点”，侧面还有一个固定CPU的拉杆，根据支持的CPU不同，主板芯片组分为适用于Intel平台和AMD平台两种。
    (1)  Intel平台插座。
    目前，适用于Intel平台的主板和其支持的CPU型号如下。

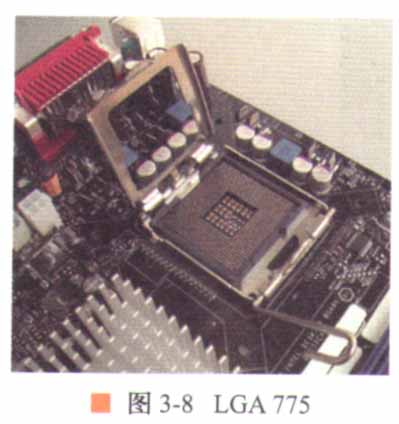

    ＊LGA 775（如图3-8所示）：又称Socket T，是早期Intel Core处理器的插座，主要支持Core 2 Quad、Core 2 Duo及Celeron等。

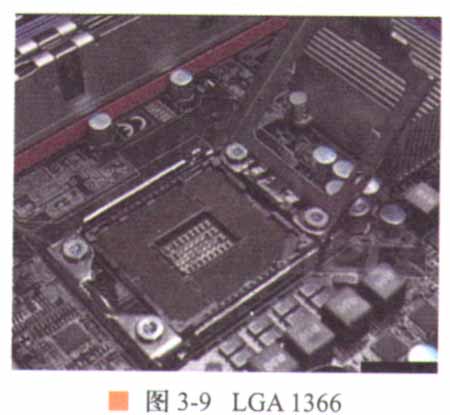

★LGA 1366（如图3-9所示）：又称Socket B，充分发挥DDR3的优势，提高了带宽，适合于Nehalem系列核心代号为Bloomfield的Intel Core i7处理器。

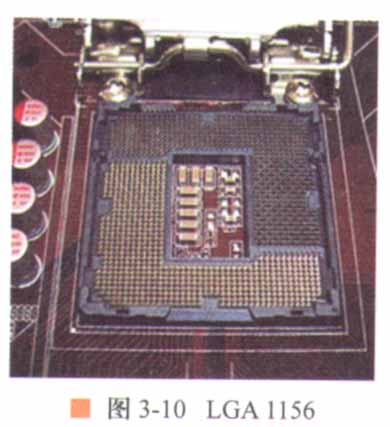

★LGA 1156（如图3-10所示）：又称Socket H，功耗更低，适合于目前主流的Nehalem系列核心代号为Lynnfield的Intel Core i3/i5/i7处理器。

    二、AMD平台
    目前，适用于AMD平台的主板和其支持的CPU型号如下。

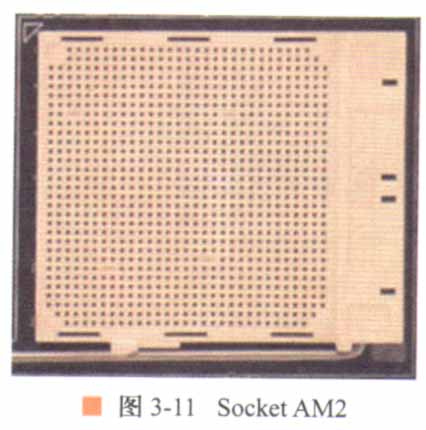

★Socket AM2（如图3-11所示）：支持DDR2内存，低端S empron、中端Athlon、高端的Athlon X2等AMD桌面CPU都采用Socket AM2。

★Socket AM3（如图3-12所示）：支持DDR3内存，所有AMD桌面级45纳米处理器均采用了新的Socket AM3插座。

要点提示：过观察和对比可以发现，Intelf和AMD的插槽在外形上有很大的区别，值得注意的是Intel的插槽大都加了固定装置。通常来说，同类插槽的版本越新，针脚数就越多。
