七、电源插座
    电源插座是主板与电源连接的接口，负责为CPU、内存、硬盘及各种板卡提供电能。电源插座有20针和24针两种。随着计算机的功能逐渐强大，耗电量也逐渐增加，24针电源插座成为主流。同时，伴随着双核、4核CPU的出现，在主板上出现了4针或8针的CPU电源单独供电插槽。

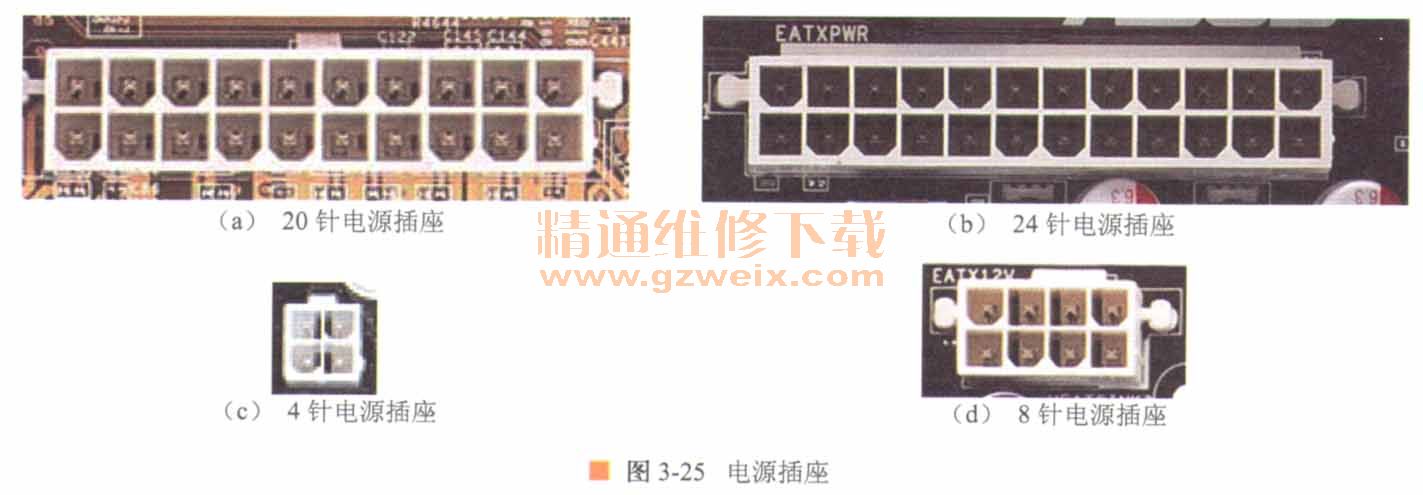

    图3-25所示为上述4种电源插座。

要点提示：仔细观察会发现有些针孔是四边形的，有些针孔是六边形的，这种设计就是防插错结构，限制电源连接线只能按照一个方向插入插槽，避免连接错误。要注意的是，20针的电源连接线同样可以插入24针的插槽，只要留意电源插座上的防插错装置，将电源线对准后插入即可。
   3.1.4与外设交流的通道-----外设接口

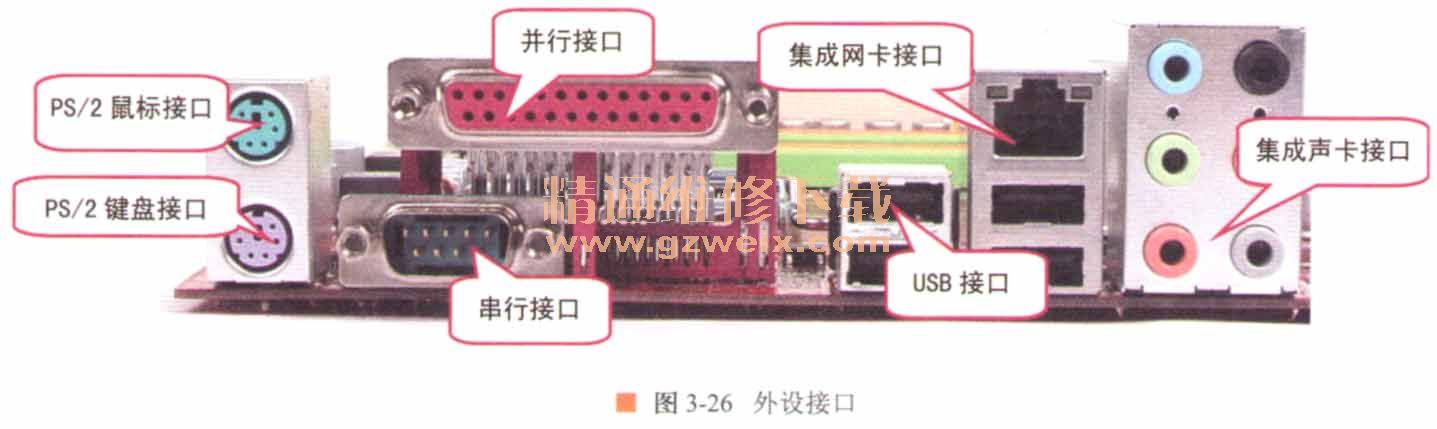

    主板上的外设接口用于连接鼠标、键盘、打印机、网线及USB设备等，如图3-26所示。

    (1)  PS/2接口。
    PS/2接口用于连接PS/2接口类型的鼠标和键盘。通常情况下，鼠标的接口为绿色，键盘的接口为紫色。
    (2）并行接口。
    并行接口又称LPT接口或打印机接口，以前用来连接打印机，现在的打印机一般都使用USB接口，所以现在并行接口使用较少。
    (3）串行接口。
    串行接口又称为COM口，用来连接串口设备，例如早期的鼠标、老式手机的数据线等。现在使用较少，一般用于专业设备，例如单片机编程设备等。
    (4)  USB接口。
    USB接口是目前应该最广泛的接口，不但可以连接U盘、移动硬盘等外部存储器，还能连接手机、数码相机、打印机或扫描仪等外部设备。主板上通常具有4～6个USB接口。
    (5）网卡接口。
    网卡接口用于插接网线，以将电脑接入Internet。
    (6）声卡接口。
    主板上的声卡接口主要实现声音的输入和输出，如果是双声道声卡：
    ★绿色：音频输出端口，接音箱或耳机。
    ★红色：音源输入端口，接麦克风或话筒。
    ★蓝色：线路输入（line in），将外部声音输入电脑，如MP3播放器或者CD机。

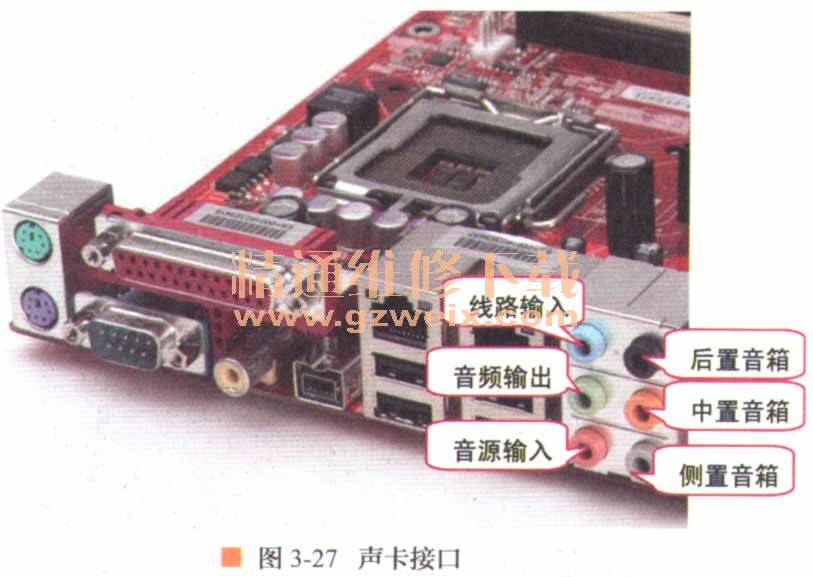

    ★如果是四声道以上，黑色：后置音箱；橙色：中置音箱；灰色：侧边环绕音箱，如图3-27所示。

    3.2  主板的板型结构
    目前市场上比较通用的主板分类标准有3种：主板上的CPU插座类型、主板适用的平台和主板的板型结构。
    主板是其他各种设备的连接载体，为了防止出现混乱，制定出一个协调各方的标准是非常必要的。主板的板型结构就是根据主板上各种元器件的布局、大小、形状以及使用何种电源等性能参数制定出的，且要求各主板厂商严格遵循。
    3.2.1 AT板型结构
    AT结构标准由IBM公司制定，属于早期的板型结构。在AT结构的主板中，CPU插座位于主板左下方，总线扩展槽位于CPU的上方，内存插槽位于主板的右上方，I/O端口需要电源线引到机箱背后，硬盘驱动器的连接端口与它们的安装位置距离较远。
    随着PC相关技术的发展，CPU和相关扩展插槽位置布局的不合理性逐渐凸显，CPU位于众多扩展插槽的后面，对于升级或者使用加长型扩展卡的使用者来说会很不方便，甚至不能插入扩展卡，同时AT标准机箱内部没有明确的空气散热通道，这样导致CPU的散热效果很不理想。目前，AT结构的主板已经被淘汰。
    3.2.2 ATX板型结构
    ATX结构由Intel公司制定，比AT结构的主板更科学，布局更合理。CPU插座位于主板右方，总线扩展槽位于CPU的左侧，内存插槽位于主板右下方，I/O端口都集成在主板上。IDE接口位于主板左下方，与所连设备靠得较近。
    ATX结构的电源插头也采用新的规格，支持3V/5V/12V电源，还支持软件关机、指令开机等功能，从而保证系统运行更加可靠。

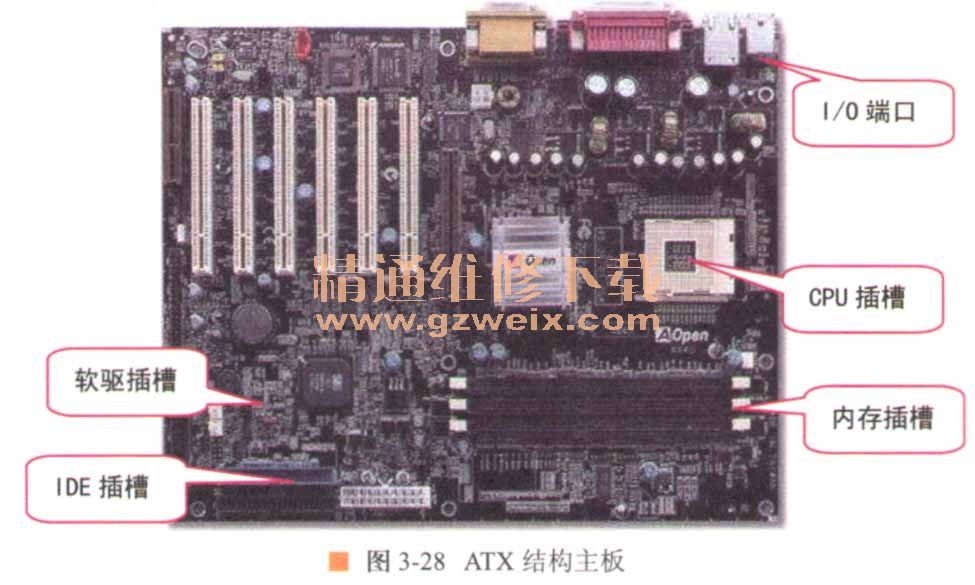

ATX结构主板如图3-28所示，其上有4～6个PCI插槽，目前已经逐渐被BTX结构主板取代。
